7
7
4. Эксплуатация
4.1 Пуск и наладка
Для обеспечения безопасной и эффективной
эксплуатации горелки важно, чтобы наладка прово-
дилась квалифицированным специалистом.
Порядок работы горелки:
После включения горелки и окончания времени
предварительной продувки, вентилятор на 10 сек.
умень-шает число оборотов на стартовое значение.
После розжига следует время стабилизации ок.15
сек. Затем вентилятор набирает установленную
максимальную мощность, которая ограничивается
положением потенциометра. (см. стр.8, Рис.6)
Работу вентилятора постоянно контролирует реле
давления воздуха. Контроль параметров дымовых га-
зов следует проводить на разогретом котле (около 50°C).
Определяющими показателями настройки горелки
являются содержание СО(ррм) и СО2 (%), оптимальные
значения которых для каждого вида топлива указанны
в эмиссионных таблицах.
В случае если измеренные показания отличаются
от требуемых, необходимо провести корректировку
наладки горелки сначала при максимальной мощности
(А), а затем при минимальной (В).
Перед началом наладки убедитесь в герме-
тичности котла и соединениях дымовой
трубы. Проникновение побочного воздуха
вносит значительную погрешность в измерения и
приводит к неправильной наладке.
А. Наладка горелки при макс. мощности (Рис.5)
• Желаемая максимальная мощность горелки уста-
навливается потенциометром (1–9) (Рис.5)
• Запустить горелку и определить газоанализатором
содержание СО2 в дымовых газах.
• При необходимости отрегулировать содержание СО2
с помощью дроссельного винта возле форсунки
вентури:
- по часовой стрелке меньше газа (меньше СО2);
- против часовой стрелки больше газа (больше СO2).
При переключении на другой типа газа Е,LL или В/Р,
необходимо также провести контроль и регулировку
СО2 в соответствии с данными указанными в таблице.
Проверить соответствие размера вентури.
!
Прир. газ Е(G20), при макс. мощности
Type CO CO2 Nox
HPM1 <40ppm 8,7%-8,9% <35ppm
Прир. газ LL(G25), при макс. мощности
Type CO CO2 Nox
HPM1 <40ppm 9,0%-9,1% <35ppm
Сжиженный газ пропан(G31) бутан(G30), при макс.
мощности
Type CO CO2 Nox
HPM1 <40ppm 10-10,5 <45 ppm
Природный газ Е(G20), при мин. мощности
Type CO CO2 Nox
HPM1 <40ppm 8,0%-8,1% <35 ppm
Природный газ LL(G25), при мин. мощности
Type CO CO2 Nox
HPM1 <40ppm 8,4%-8,6% <25ppm
Сжиженный газ пропан(G31) бутан(G30), при мин.
мощности
Type CO CO2 Nox
HPM1 <40ppm 8,4%-8,6% <25ppm

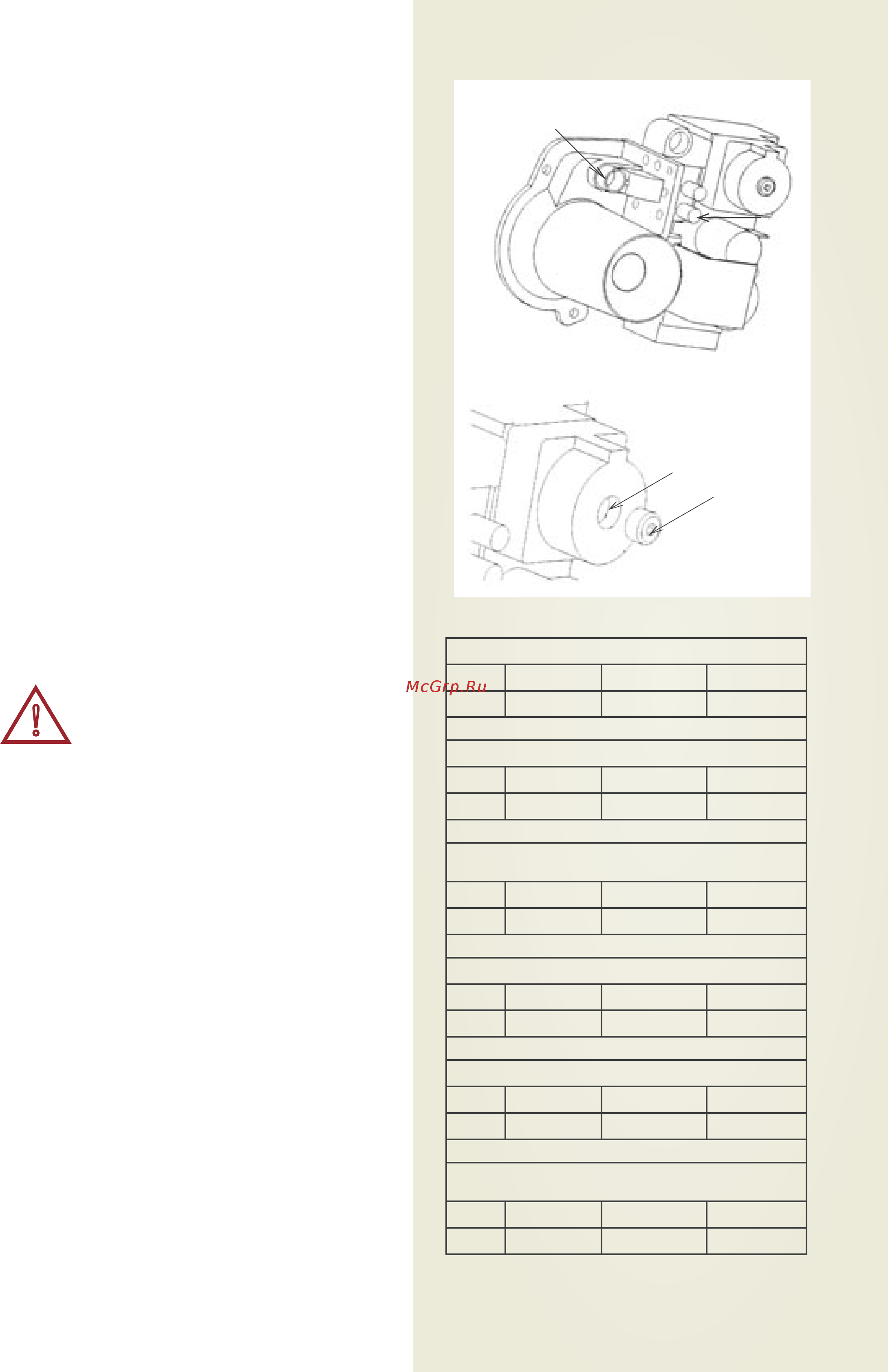

Рис.5
Регулировка параметра СО2 пр�
����.�������� �����
�������
��������
Регулировка параметра СО2 ���
���.�������� �����
Установочный
винт
Защитная
крышка
Эмиссионная таблица
