Hansa HS 30 Z [3/4] Пуск горелки

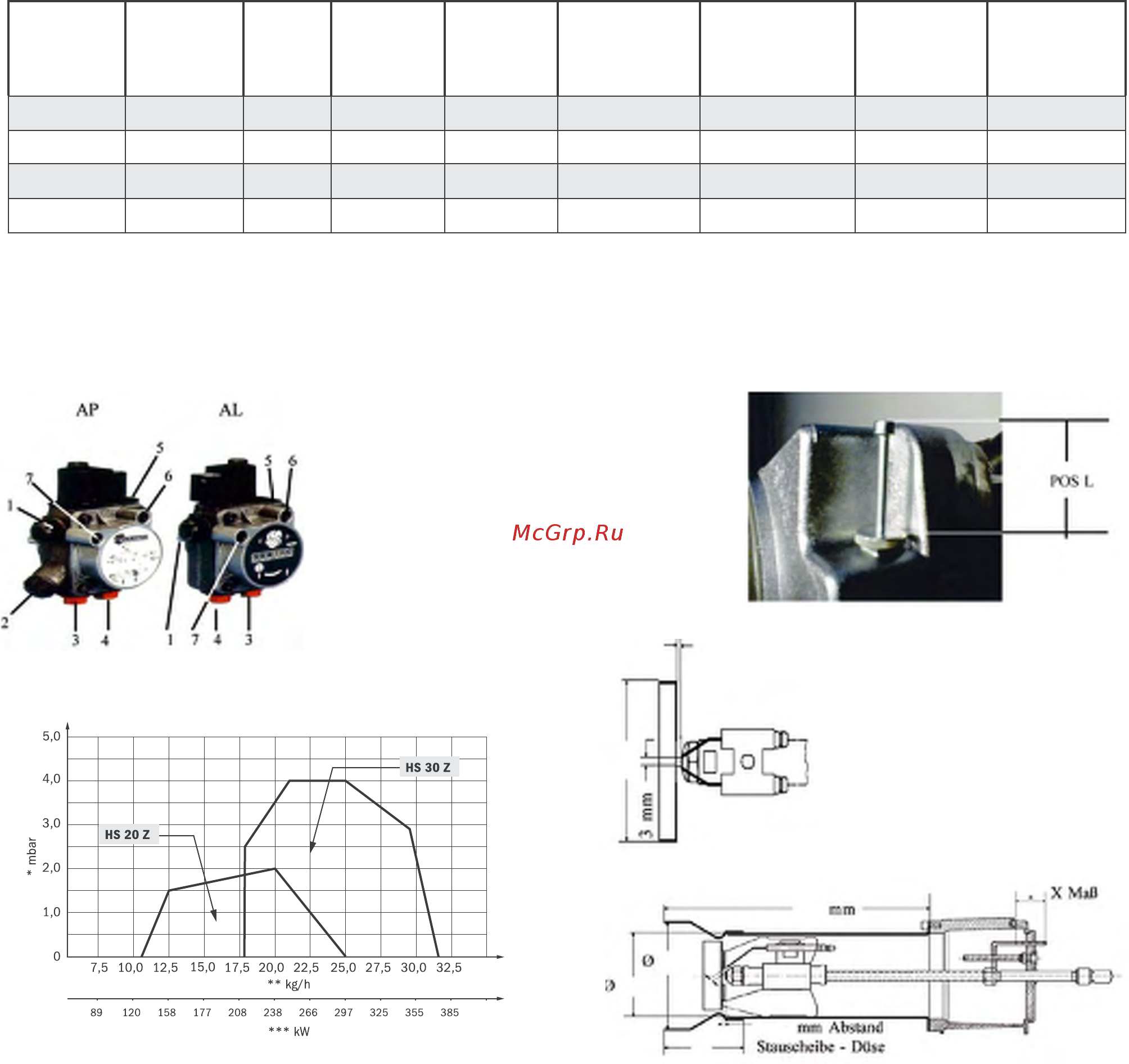

![Hansa HS 30 Z [3/4] Пуск горелки](/views2/1252708/page3/bg3.png)
Термометр дымовых газов
Отопительная установка для контроля за температурой отходящих газов должна быть оснащена термометром. Чем
выше температура отходящих газов, тем больше потеря тепла с отходящими газами. Повышающаяся температура
отходящих газов указывает на рост отложений, снижающих К.П.Д. сгорания топлива. При повышающейся темпе.
ратуре отходящих газов следует очистить и заново отрегулировать отопительную установку силами специалиста.
Пуск горелки
После поступления сигнала (Т2) на пуск горелки, происходит подогрев топлива в штоке форсунки (только для типа
HVS). Если рабочая температура топлива достигнута, начинается старт с предварительной продувки и включения
электродов розжига (12 сек.).
После открытия магнитных вентилей происходит воспламенение топлива. Фотоэлемент контролирует пламя и при
помехах отключает горелку. При отключении сервомотор закрывает воздушную заслонку, предохраняя котёл от
чрезмерного охлаждения. Время ожидания после аварийного отключения ок. 90 сек.
Предварительная настройка подаваемого воздуха HS 30(Z) заключается в установке рычагов кулачкового вала
(см. табл.) в соответствии с выбранной мощностью. Тонкая регулировка происходит за счёт изменения положения
подпорной шайбы (расстояние «Х»). Наилучшие показатели горения достигаются при значении СО2 ок. 12,5%.
Состав образующейся сажи (0 – 1) корректируется регулировочным винтом. По окончании настройки, положение
регулировочного винта зафиксировать контргайкой
Таблица выбора мощности
Данные, указанные в таблице являются ориентировочными и корригируются после измерения параметров уходящих
дымовых газов. Для горелок рекомендуются форсунки с распылением полный-кегель и углом распыления 45°,
60°. Положение дроссельной заслонки зависит от сопротивления газохода котла. Соответственно, при высоком
сопротивлении заслонку открыть больше, а при малом сопротивлении прикрыть.
Тип Мощность,
кВт
Размер
L, мм,
рис.3
Размер
Х, мм
Размер
форсунки
US/gall
Напор насоса
(1ступень) бар
Напор насоса
(2ступень) бар
Сервомотор
(1 ступень),
град °
Сервомотор
(2 ступень),
град °
HS 30Z 210 - 258 11 5 4,50 10 15
HS 30Z 234 - 287 20 5 5,00 10 15
HS 30Z 257 - 315 23 5 5,50 10 15
HS 30Z 281 - 370 75 1 6,00 10 15
Рис.5 Подпорная шайба
16 – 18мм расстояние
подпорная шайба-форсунка
HS 20(Z)
Ø84,0 мм; 6-прорезей;
отверстие Ø22,0 мм;
Рис.2 Топливный насос
1=регулировка давления 1ступ.
2=регулировка давления 2ступ.
3=заборный топливопровод
4=обратный топливопровод
5=подающий топливопровод
6= замер давления
7=замер вакуума
130
115
260
16-18
