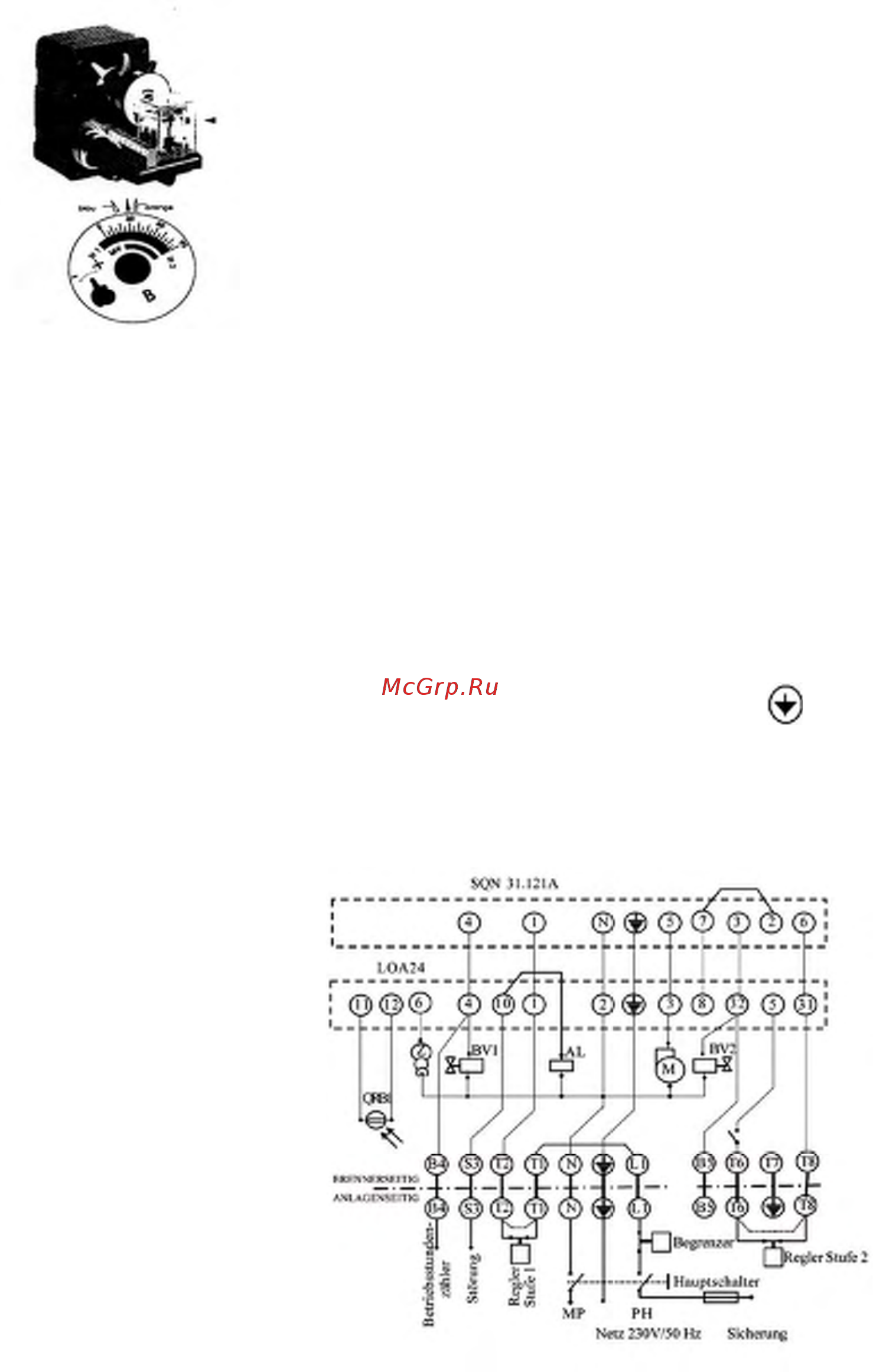

Hansa HS 30 Z [4/4] Сервомотор lks 120
![Hansa HS 30 Z [4/4] Сервомотор lks 120](/views2/1252708/page4/bg4.png)
Сервомотор LKS 120
Под крышкой на кулачковом валу наклейная шкала с завода выставленная
таким образом, чтобы один рычаг кулачкового вала, установленный на 0°, двигал
воздушную заслонку.
Положение голубого рычага определяет открытие воздушной заслонки на первой
ступени и должна находиться в голубом диапазоне шкалы, т. е. между 0° и 30°.
Оранжевый рычаг кулачкового вала определяет открытие воздушной заслонки на
второй ступени и должен находиться между 30° и 75°!!!.
Чёрный рычаг кулачкового вала определяет момент включения второго магнитного
вентиля и должен находиться примерно на 5° раньше оранжевого кулачка.
Пример установки:
Голубой рычаг кулачкового вала 20°= 56 кВт
Оранжевый рычаг кулачкового вала 35°= 65 кВт
Чёрный рычаг кулачкового вала 30°= открытие второго магнитного вентиля.
Электрическая схема подключения
При выполнении електрических подключений должны учитываться предписания VDE или
ЦVE и предписания компетентного энергоснабжающего предприятия
Потребляемая электрическая мощность горелки HS 20А) 360Вт; HS 20(Z) 360Вт
ОН подогрев топлива QRB 1 Фотоэлемент S3 Аварийный сигнал
М мотор вентилятора L1 Фаза 230В B4 Счётчик часов работы
Z Трансформатор T1–T2 Термостат котла Заземление
BV1 магн. вентиль 1 N Нуль
BV2 магн. вентиль 2
Электрическая схема подключения HS30
Гарантийные обязательства:
Горелка HS 30 (Z) является фирменным продуктом. Гарантия на все части действует 12 месяцев после приёма
в эксплуатацию, но не более 15 месяцев после поставки. Условием для гарантии является профессиональный
монтаж и наладка. При несоблюдении выше названых условий, неправильной эксплуатации или ошибочного
монтажа гарантия признаётся не действительной.
H A N S A Öl und Gasbrenner GmbH | D-27404 Rhade | Burgdamm 3
E-Mail: info@hansa-brenner.ru | www.hansa-brenner.ru | www.hansa-brenner.de
Tel.: +49 (0)177 87 02 744 | Fax: +49 (0) 4261 84 80 70
Рис.6 Сервомотор LKS 120
