Руководство по установке AT-MMC6005
41

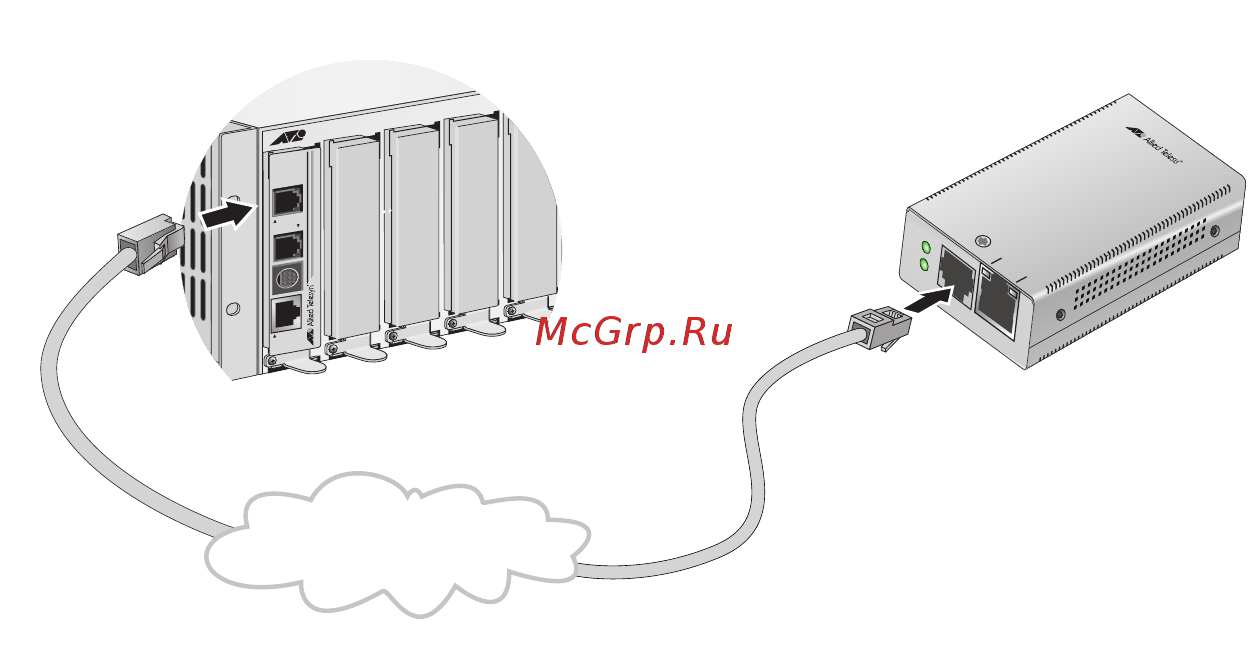

Рисунок 14. Подключение порта VDSL Line к розетке/внутренней
телефонной линии
Включение
питания
абонентского
устройства
Чтобы подключить питание к абонентскому устройству, выполните
следующие действия:
1. Подключите шнур питания постоянного тока от внешнего
адаптера питания к разъему питания на задней панели
устройства, промаркированному как 12VDC, и поверните его на
четверть оборота по часовой стрелке для фиксирования в
разъеме, как это показано на рис. 15 на стр.42.
COP
PER
P1
L/
A
CO
PPER
P1
DU
P
/COL
A
T
-MMC6005
DSL
SYS
PO
R
T 1
PO
R
T 2
MCR12
LINE
10BaseT/
100BaseTX
LINK
ACT
PWR
ERR
LINK
MGMT
AT-MC602
VDSL EXTENDED ETHERNET
PSTN
Телефонная розетка/
внутренняя телефонная
линия
