Руководство по установке медиаконвертеров серии AT-MC100
5
Кнопка режима автосогласования
С помощью кнопки режима автосогласования, расположенной на лицевой панели, можно
отключить функцию автоматического согласования режима дуплекса (IEEE 802.3u)
медиаконвертера. Функция автосогласования используется медиаконвертером для
автоматического определения режима дуплекса портов. Режим дуплекса определяет способ
получения и передачи данных узлом. В зависимости от возможностей, узел может работать
как в полудуплексном, так и в дуплексном режиме
. В полудуплексном режиме узел может
либо передавать, либо принимать данные, но не принимать и передавать одновременно.
Дуплексный режим предоставляет возможность одновременной передачи и приема данных.
Максимальная производительность сети достигается в дуплексном режиме работы узла.
В большинстве конфигураций лучше всего оставить функцию автоматического согласования
режима дуплекса включенной, чтобы устройство само определило
правильный режим в
соответствии с возможностями конечных узлов. Например, функция автоматического
согласования режима дуплекса медиаконвертера должна быть включена, когда оба конечных
узла способны работать в режиме автосогласования, когда на конечных узлах заранее
выставлен одинаковый режим дуплекса или когда конечные узлы способны работать только
в одном режиме дуплекса, например, полудуплексном.
Отключение функции
автосогласования режима дуплекса может потребоваться в одном
случае — когда необходимо предотвратить рассогласование режимов дуплекса конечных

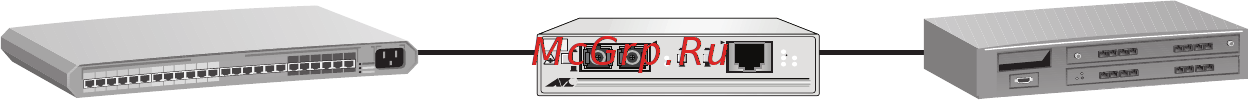

узлов. Пример такой ситуации показан на рисунке 2, на котором к медиаконвертеру
подключены два устройства. Устройство 1 представляет собой репитер, который может
работать только в полудуплексном режиме. Устройство 2 представляет собой коммутатор,
который поддерживает как полудуплексный, так и
дуплексный режим, и запросит при
автоматическом согласовании дуплексный режим.
При попытке автосогласования режима дуплекса с Устройством 1 медиаконвертер
определит, что устройство может работать только в полудуплексном режиме, и настроит
порт соответственно. При попытке автосогласования режима дуплекса с Устройством 2
медиаконвертер определит, что устройство может работать в дуплексном режиме, и
установит для порта дуплексный
режим. В результате получится несовпадение, когда одно
устройство будет работать в полудуплексном, а второе — в дуплексном режиме. Данная
ситуация представляет собой классический случай несовпадения режимов дуплекса,
результатом чего является низкая производительность сети между конечными узлами.
TX RX
MC103SC/FS3 FAST ETHERNET MEDIA CONVERTER
M/L
ON
LNK TST
CLASS 1
LASER PRODUC T
DO NOT STARE
INTO BE AM
100BaseFX 100BaseTX
SINGLE MODE
FDX
LNK
ACT M/L ON
PWR
LNK
ACT A/N OFF MDIX
A/N ON MDI
Устройство 1 Устройство 2
Репитер 100BaseTX Медиаконвертер Коммутатор 100BaseTX
Рисунок 2. Пример несовпадения режимов дуплекса
