Медиаконвертеры Fast Ethernet серии AT-MC100
Медиаконвертеры Fast Ethernet серии AT-MC100 включают в себя следующие модели:
AT-MC101XL
AT-MC102XL
AT-MC103XL
AT-MC103LH
AT-MC103SC/FS3
AT-MC103ST/FS3
AT-MC103SC/FS4
AT-MC103ST/FS4
Медиаконвертеры Fast Ethernet серии AT-MC100 предназначены для увеличения
протяженности сетей посредством соединения устройств в локальных сетях, разнесенных на
значительные расстояния. Каждый медиаконвертер имеет порт 100Base-TX для витой пары и
оптоволоконный порт 100Base-FX. Порт для витой пары оснащен коннектором RJ-45 и
поддерживает
максимальное рабочее расстояние в 100 метров (328 футов). Оптоволоконный
порт оснащается коннектором ST или SC и поддерживает максимальное рабочее расстояние
от 2 километров (1.2 мили) до 100 километров (62 миль), в зависимости от модели. Эти
устройства работают на скорости 100 Мбит/с в полудуплексном или дуплексном режиме.
Медиаконвертеры могут устанавливаться либо отдельно, например, на столе, либо в
предназначенное для монтажа
в стойку шасси AT-MCR12 или поддон AT-TRAY4.
Медиаконвертеры серий AT-MC101, AT-MC102 и AT-MC103 просты в установке и не
требуют конфигурирования программного обеспечения или управления. Пример
медиаконвертера серии AT-MC100 показан на рисунке 1.
TX RX
MC103SC/FS3 FAST ETHERNET MEDIA CONVERTER
M/ L
ON
LNK TST
CLASS 1
LAS ER PRODUCT
DO NO T STARE
IN TO B E AM
100Base -FX 100Ba se-TX
S INGLE MODE
FDX
LNK
ACT M/L ON
PWR
LNK
ACT A/N OFF MDI-X
A/N ON MDI

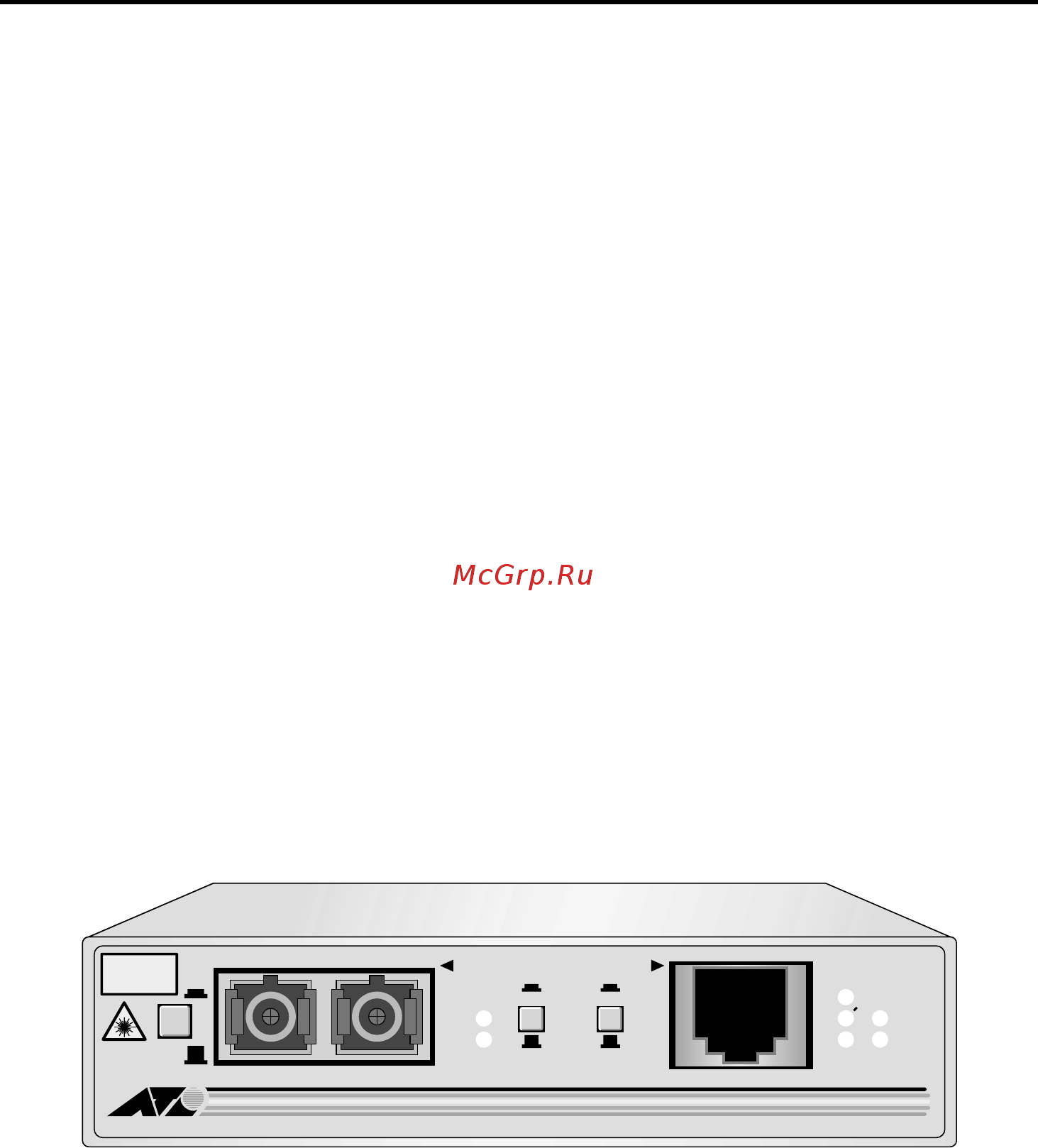

Рисунок 1. Модель AT-MC103SC/FS3
