6
Из данной ситуации возможны два выхода:
Вручную сконфигурировать Устройство 2, если это возможно, и установить для
порта, соединенного с медиаконвертером, полудуплексный режим.
Отключить функцию автосогласования режима дуплекса медиаконвертера,
используя кнопку режима автосогласования. При выключенном автосогласовании
Устройство 2 будет считать, что конвертер способен работать только в
полудуплексном режиме, что позволит устранить несовпадение режимов
дуплекса
между двумя конечными узлами.
Внешний адаптер питания переменного/постоянного тока
Внешний адаптер питания переменного/постоянного тока поставляется с медиаконвертером в
модификации для автономной работы (см. рисунок 3). Адаптер подает на медиаконвертер
напряжение 12 В постоянного тока. Allied Telesyn поставляет сертифицированные на
соответствие требованиям безопасности адаптеры питания в версиях на 120 В и 240 В
переменного тока, с нестабилизируемым выходом 12 В постоянного тока, рассчитанным на
максимальный ток 1 А
. Для питания медиаконвертера требуется 12 В постоянного тока, при
этом потребляемый ток составляет 500 мА.

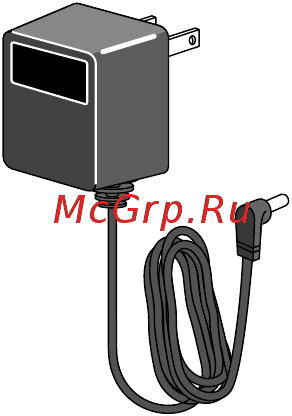

Рисунок 3. Внешний адаптер питания переменного/постоянного тока (версия для Северной
Америки)
