Глава 1: Обзор
14
Компоненты мостовых конвертеров

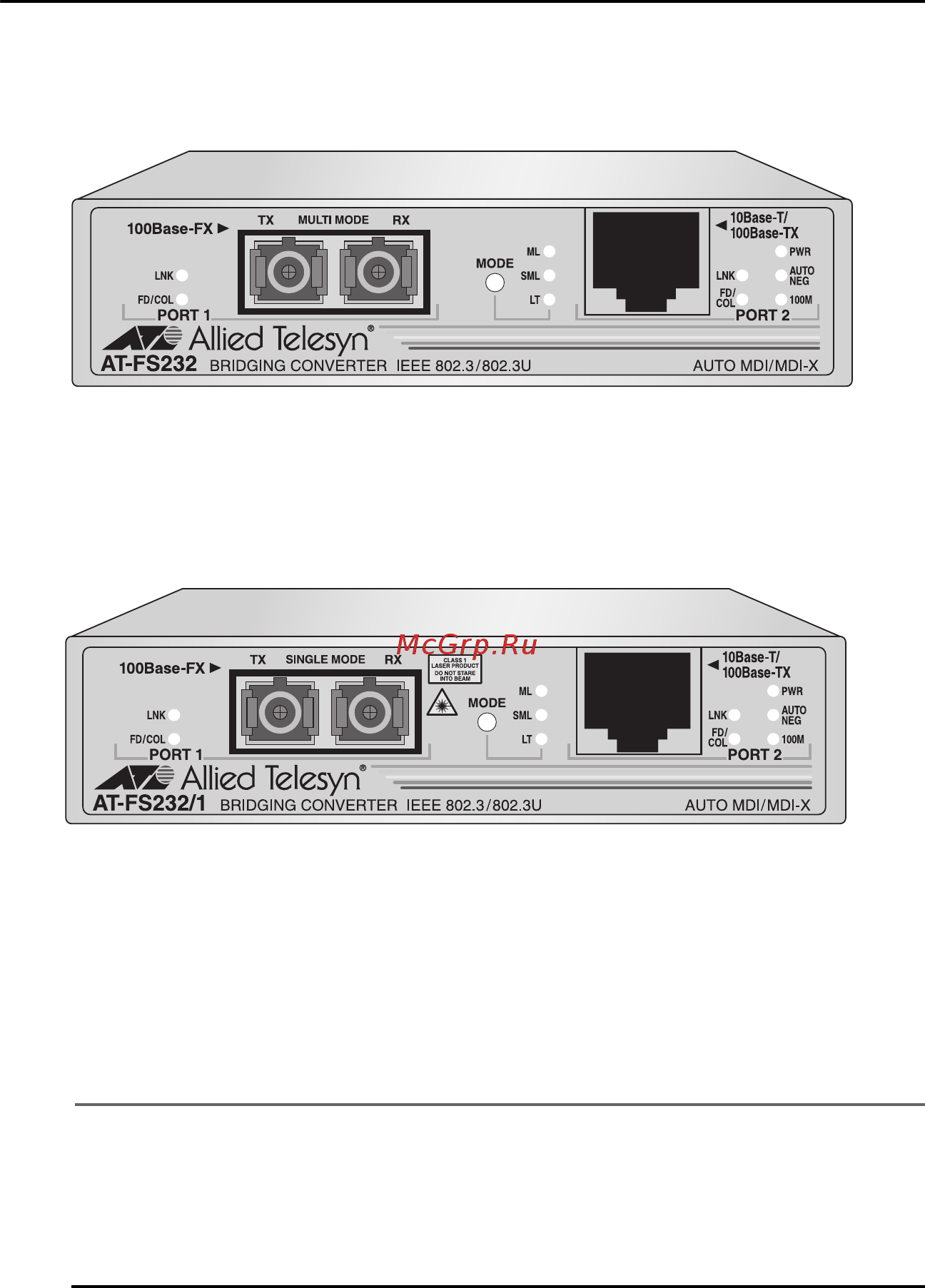

Внешний вид передней панели мостового конвертера AT-FS232
показан на рис.1.
Рисунок 1. Передняя панель AT-FS232
Внешний вид передней панели мостового конвертера серии AT-
FS232/x показан на рис.2.
Рисунок 2. Передняя панель конвертера серии AT-FS232/x (модель
AT-FS232/1)
На задней панели мостовых конвертеров AT-FS232 и серии AT-
FS232/x находятся разъемы для подключения питания постоянного
тока и DIP-переключатели для конфигурирования портов вручную.
Примечание
Мостовые конвертеры AT-FS232 и серии AT-FS232/x
выпускаются в вариантах с двумя различными разъемами для
подключения питания постоянного тока: на 12 В пост. тока и на
12-50 В пост. тока.
SINGLE MODE
50358e.book Page 14 Tuesday, November 25, 2014 6:24 PM
