Приложение B: Очистка оптоволоконных разъемов
66
6. Вновь подключите кабель к порту или наденьте на кончик ободка
пылезащитный колпачок.
Примечание
Неиспользуемые оптоволоконные разъемы должны быть
обязательно закрыты пылезащитными колпачками.
Примечание
Не прикасайтесь к кончику ободка разъема.
Предупреждение
Не допускайте попадания лазерного луча в глаза. 2
Предупреждение
Не направляйте концы оптоволоконных кабелей в глаза и не
осматривайте их с использованием оптических приборов. 31
Использование тампонов
Для очистки внутренних частей разъемов или труднодоступных
ободков применяются специально обработанные тампоны (ватные
палочки). Такие тампоны, которые часто называются
"безворсовыми" или "не содержащими спирта", выпускаются
различными производителями (см. рис. 26 на стр.66). Для очистки
разъемов SC и MU выпускаются специальные ватные палочки
диаметром 2,5 мм и 1,25 мм соответственно.

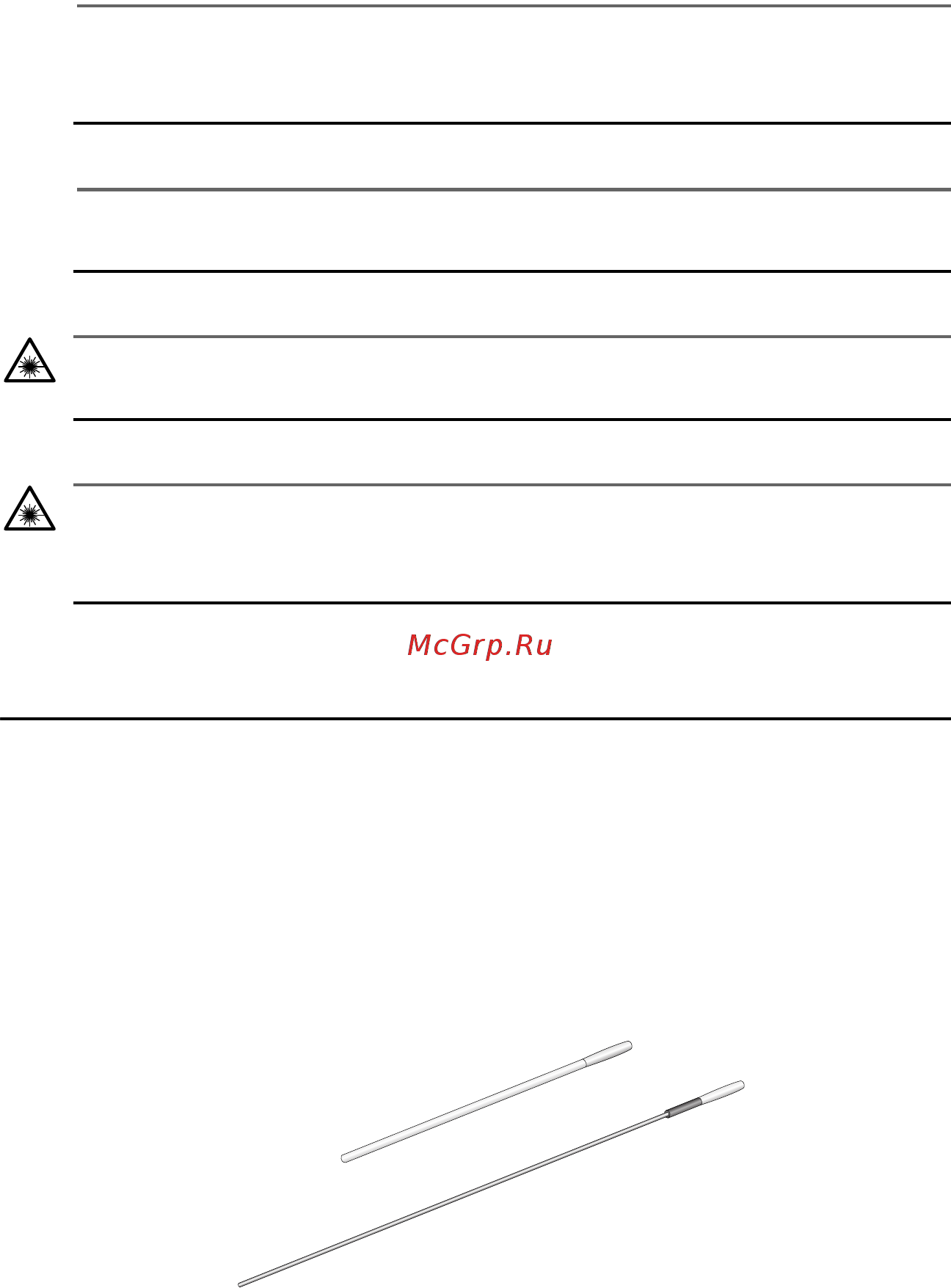

Рисунок 26. Безворсовые, не содержащие спирта ватные
палочки
106
50358e.book Page 66 Tuesday, November 25, 2014 6:24 PM
