Руководство по установке для AT-FS232 и серии AT-FS232/x
17
Внешний источник питания
Источник питания на 12 В пост. тока
Мостовые конвертеры в версии на 12 В пост. тока поставляются в
комплекте с адаптером питания переменного/постоянного тока,
который показан на рис.5. Он представляет собой
сертифицированный на соответствие требованиям безопасности
адаптер питания переменного тока в версиях на 100 В и 240 В
переменного тока, с нестабилизируемым выходом 12 В постоянного
тока.

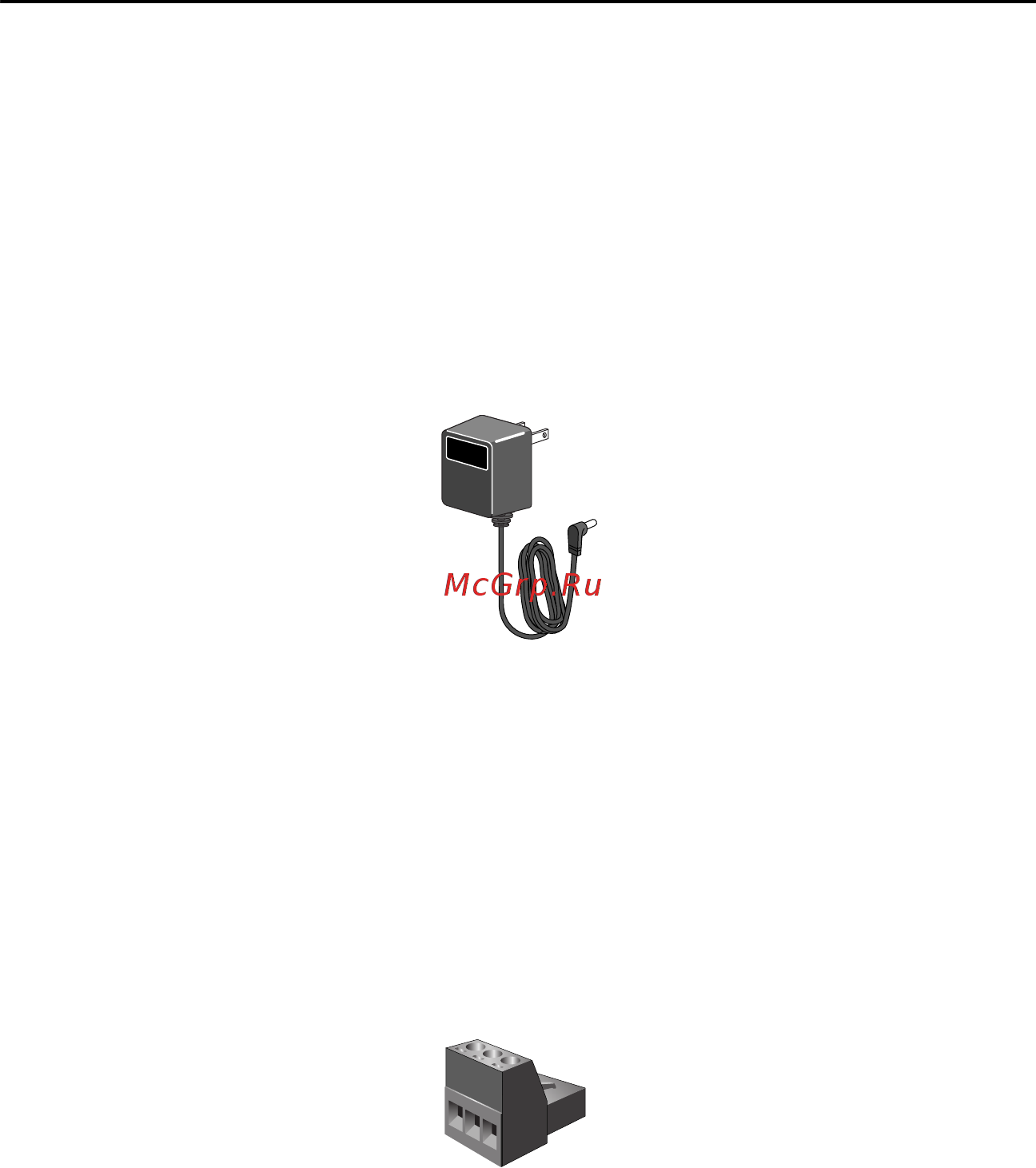

Рисунок 5. Адаптер питания переменного
/постоянного тока для
конвертеров с питанием от 12 В пост. тока
Источник питания на 12-50 В пост. тока
Коннектор питания, которым оснащаются мостовые конвертеры на
12-50 В пост. тока, показан на рис.6.Данный коннектор используется
для подключения мостовых конвертеров, имеющих разъем на 12-50
В пост. тока.
Рисунок 6. Коннектор питания для конвертера на 12-50 В пост. тока
Мостовые конвертеры в версии на 12-50 В пост. тока поставляются
без источника питания в комплекте. Источник питания
необходимо
приобрести отдельно. В число сертифицированных источников
питания входят:
Адаптер питания AT-PWR237 (с выходом на 12 В или 15 В) –
заказывается отдельно у авторизованного дилера Allied
Telesis.
Стабилизированный источник питания (источник питания
50358e.book Page 17 Tuesday, November 25, 2014 6:24 PM
