Руководство по установке для серии AT-FS20x
5
На задней панели мостовых медиаконвертеров AT-FS201, AT-FS202
и AT-FS202SC/FS1 находятся разъемы для подключения питания
постоянного тока и DIP-переключатели для конфигурирования
портов вручную.
Задняя панель мостовых медиаконвертеров AT-FS201, AT-FS202 и
AT-FS202SC/FS1 с разъемом питания на 12 В пост. тока показана на
рис.7.

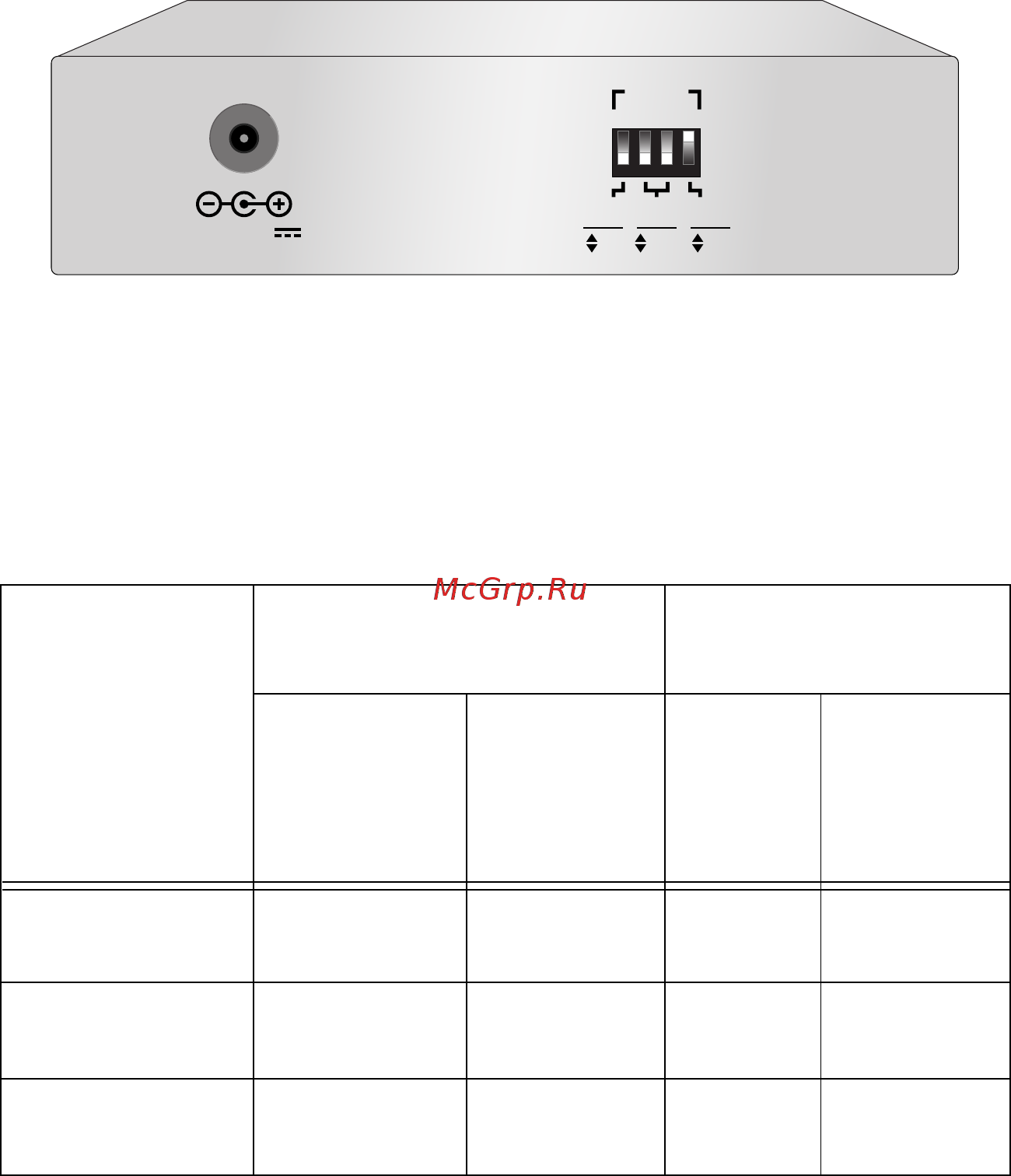

Рисунок 7. Задняя панель мостовых медиаконвертеров AT-FS201,
AT-FS202 и AT-FS202SC/FS1 (разъем питания на 12 В пост. тока)
Сведения о максимальной протяженности
кабелей, подключаемых к
медиаконвертерам, приводятся в табл. 1.
Таблица 1. Максимальные протяженности кабелей
Модель
100Base-FX
10Base-T/100Base-
TX
Разъем
Макс.
протя-
женность
кабелей
1
Разъем
Макс.
протя-
женность
кабелей
2
AT-FS201 Сдвоенный
ST
2 км RJ-45 100 м
AT-FS202 Сдвоенный
SC
2 км RJ-45 100 м
AT-FS202SC/
FS1
Сдвоенный
SC
15 км RJ-45 100 м
12VDC
21 34
1222
PORT
10
100
HALF
FULL
OFF
ON
DUPLEX
MODE
AUTO
NEG
SPEED
(Mbps)
000400a.book Page 5 Monday, November 17, 2014 3:41 PM
