Руководство по установке для серии AT-FS20x
47
Примечание
Для очистки оптоволоконных разъемов не разрешается
использовать бытовые ватные палочки и/или спирт. При их
использовании возможно образование осадка на кончике
ободка.
Примечание
Для очистки оптоволоконных разъемов не разрешается
использовать сжатый воздух или аэрозоли.
Очистка утопленного ободка при помощи ватной палочки
осуществляется следующим образом.
1. Вставьте конец ватной палочки в разъем, как это показано на
рис. 27. Протрите кончик ободка ватной палочкой.

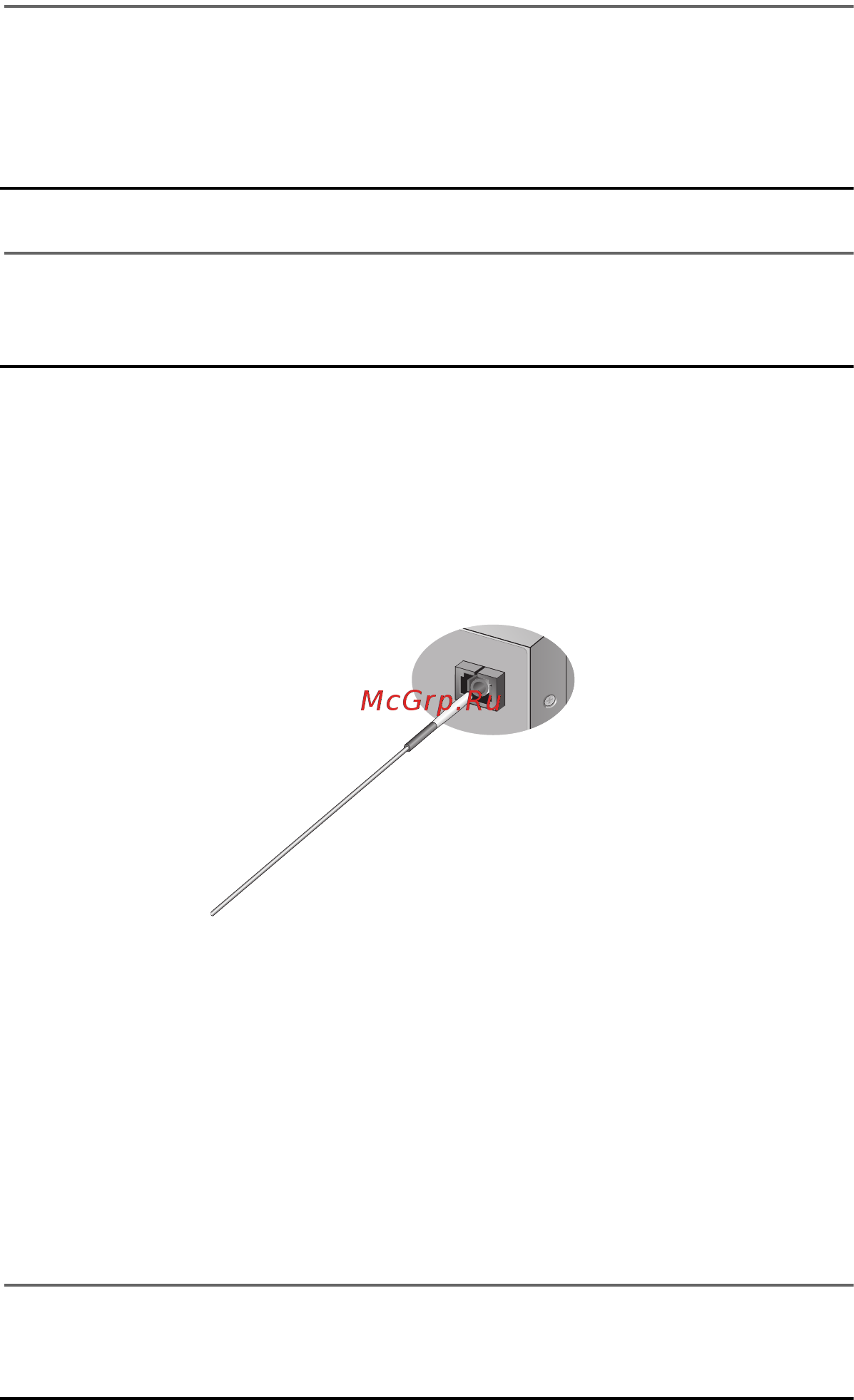

Рисунок 27. Очистка утопленного ободка
2. При необходимости повторите шаг 1.
3. При наличии микроскопа для проверки состояния оптоволокна
осмотрите кончик ободка через
микроскоп, чтобы убедиться в его
чистоте, а также отсутствии царапин, углублений или иных
недостатков, способных повлиять на характеристики
оптоволокна.
Примечание
Неиспользуемые оптоволоконные разъемы должны быть
обязательно закрыты пылезащитными колпачками.
157
000400a.book Page 47 Monday, November 17, 2014 3:41 PM
