Руководства по установке коммутаторов AT-GS950/8, AT-GS950/16, AT-GS950/24 и AT-GS950/48
17
Расположение разъема для питания переменного тока одинаково на
всех коммутаторах и показано на рис.2.

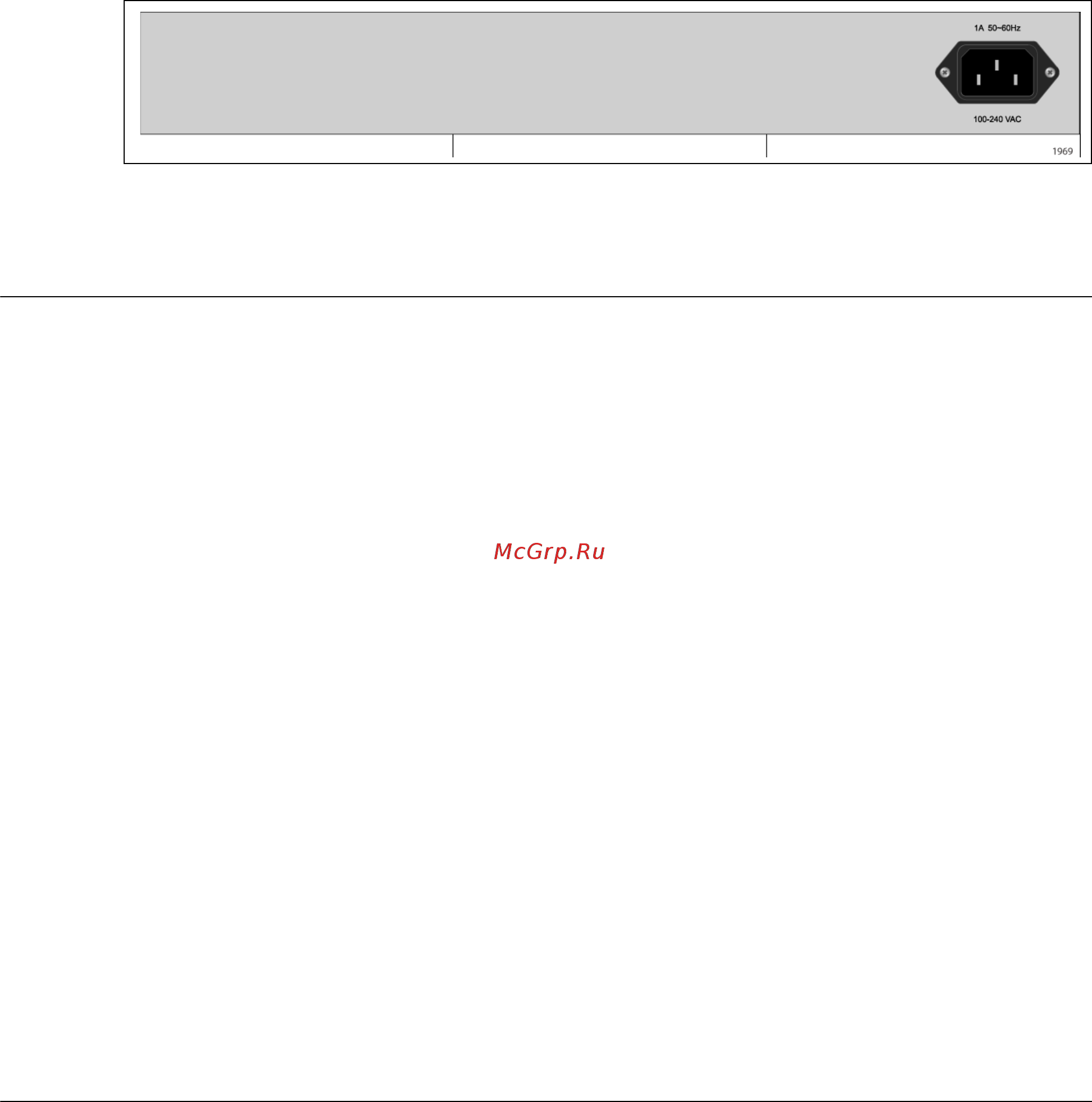

Рисунок 2. Задняя панель
Управляющее программное обеспечение
Программное обеспечение управления предустанавливается на
коммутаторы. Несмотря на одинаковые функции в трех моделях, их
управляющее программное обеспечение различается. Используются
следующие программы:
❒ Программное обеспечение управления AT-S107
для коммутатора AT-GS950/8
❒ Программное обеспечение управления AT-S108
для коммутатора AT-GS950/16
❒ Программное обеспечение управления AT-S109
для коммутатора AT-GS950/24
❒ Программное обеспечение управления AT-S116
для коммутатора AT-GS950/48
В маловероятной ситуации повреждения программного обеспечения
управления его можно загрузить с сайта Allied Telesis и заново
установить на коммутатор. Время от времени можно проверять на
сайте Allied Telesis наличие новых версий программного
обеспечения. Указания по установке нового программного
обеспечения управления можно найти в Руководстве пользователя
по программному обеспечению управления AT-S107
, AT-S108, AT-
S109 или AT-S116
.
Порты для витой пары
Коммутаторы AT-GS950/8, AT-GS950/16, AT-GS950/24 и AT-GS950/48
оснащаются 8, 16, 24 и 48 портами для витой пары, соответственно,
которые отвечают стандартам 10Base-T, 100Base-TX и 1000Base-TX.
Скорость и режим дуплекса портов могут устанавливаться
автоматически с использованием режима автосогласования IEEE
802.3u или настраиваться вручную через управляющее программное
обеспечение.
