Разъемы и назначение выводов
В данном разделе описаны разъемы и расположение выводов в
разъемах.

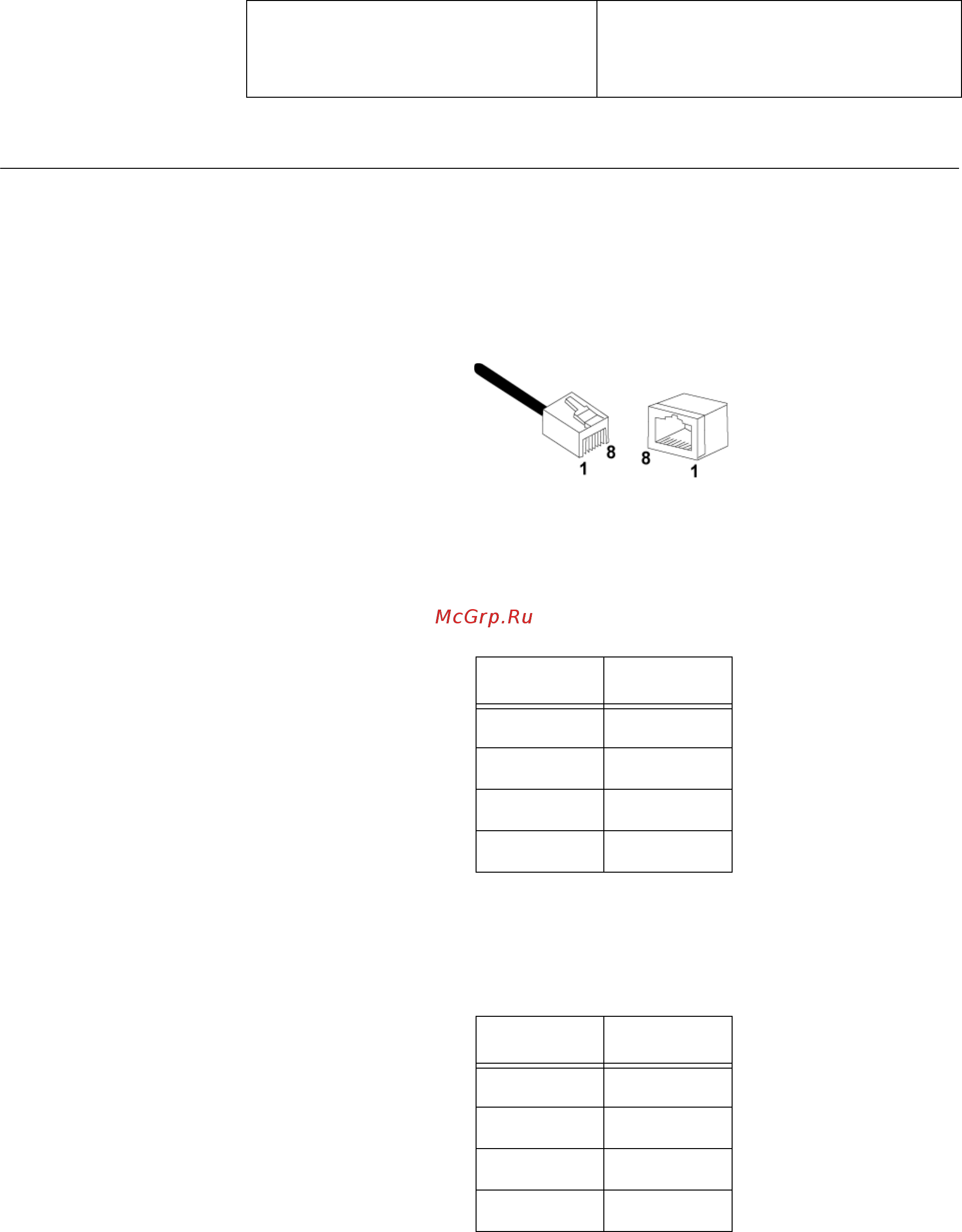

Расположение выводов коннектора и порта RJ-45 показано на
рис. 16.
Рисунок 16. Расположение выводов коннектора и порта RJ-45
Сигналы на выводах порта RJ-45 для витой пары, работающего в
конфигурации MDI, перечислены в табл. 11.
Сигналы на выводах порта RJ-45 для витой пары, работающего в
конфигурации MDI-X, перечислены в табл. 12.
Стандарты
электробезопасности
и безопасности лазерного
излучения
EN60950-1 (TUV), UL 60950-1
(
C
UL
US
), C-TICK, CE
Таблица 10. Сертификаты
Таблица 11. Сигналы на выводах порта MDI (10Base-T или 100Base-
TX)
Вывод Сигнал
1TX+
2TX-
3RX+
6RX-
Таблица 12. Сигналы на выводах порта MDI-X (10Base-T или
100Base-TX)
Вывод Сигнал
1RX+
2RX-
3TX+
6TX-
