Глава 1: Обзор
24
Сетевые топологии
В данном разделе описаны две сетевые топологии: подключение
рабочих мест по Gigabit Ethernet и магистральное подключение
Gigabit Ethernet.
Подключение
рабочих мест по
Gigabit Ethernet
Топология, показанная на рис.3, часто называется подключением
рабочих мест по Gigabit Ethernet. Данная топология отличается
наилучшей производительностью и надежностью, так как каждый
узел подключается непосредственно к коммутатору AT-GS950/16
через выделенное сетевое соединение.
.

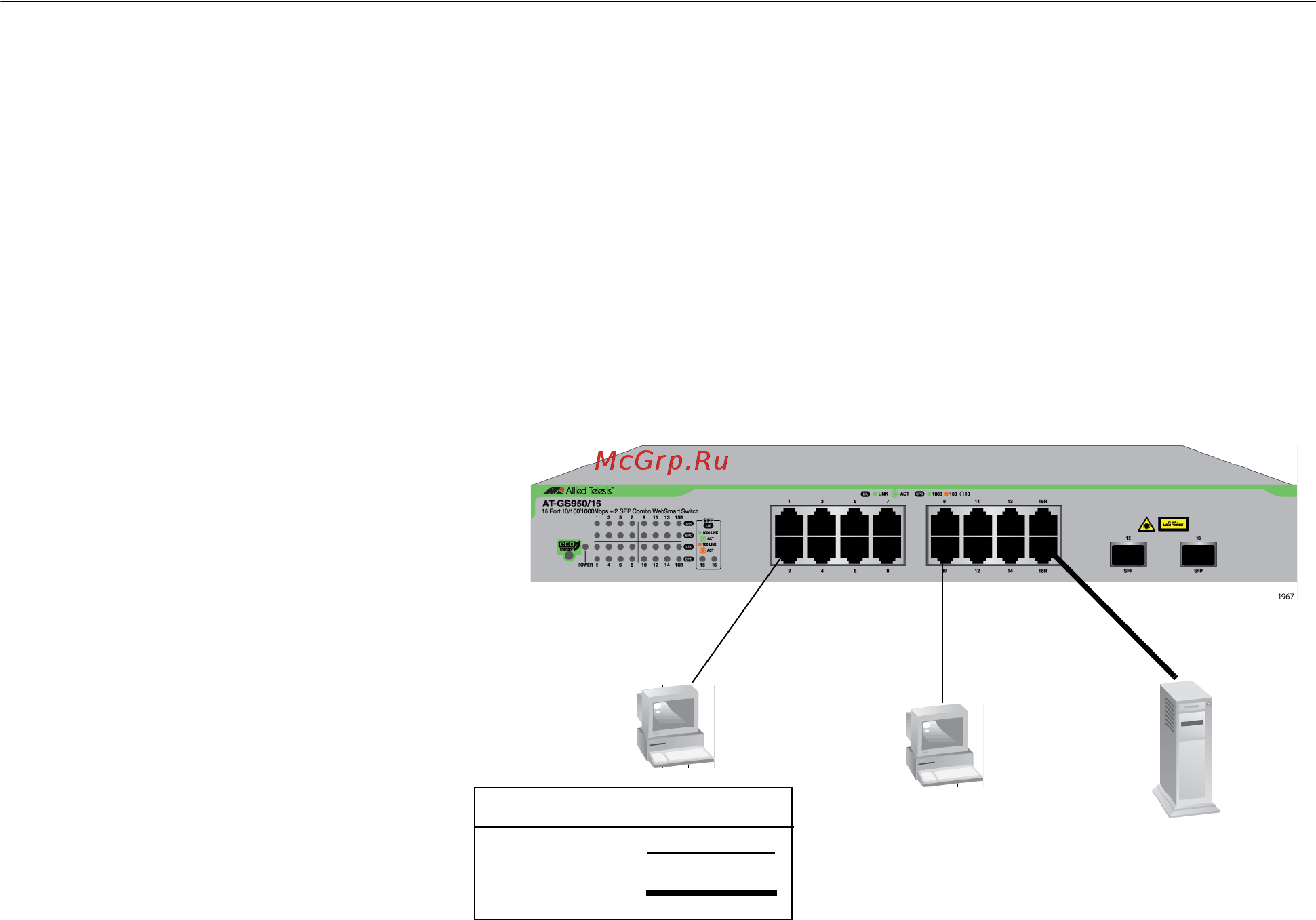

Рисунок 3. Подключение рабочих мест по Gigabit Ethernet
Магистральное
подключение
Gigabit Ethernet
В топологии, показанной на рис.4, коммутатор AT-GS950/16
подключается к другим управляемым или неуправляемым
коммутаторам Ethernet для формирования магистральной сети
Gigabit Ethernet. Коммутатор AT-GS950/16 выступает в роли
центрального элемента сети, обеспечивая передачу кадров Ethernet
между коммутаторами. Данная топология позволяет сократить
объемы ненужного трафика в каждой из рабочих групп, поскольку
коммутатор AT-GS950/16 передает кадры лишь в том случае, если
конечные узлы источника и назначения подключены к разным
коммутаторам. Это также высвобождает пропускную способность и
улучшает производительность сети.
Обозначения
100 Мбит/с
1000 Мбит/с
