Глава 1: Обзор
12
Описание моделей

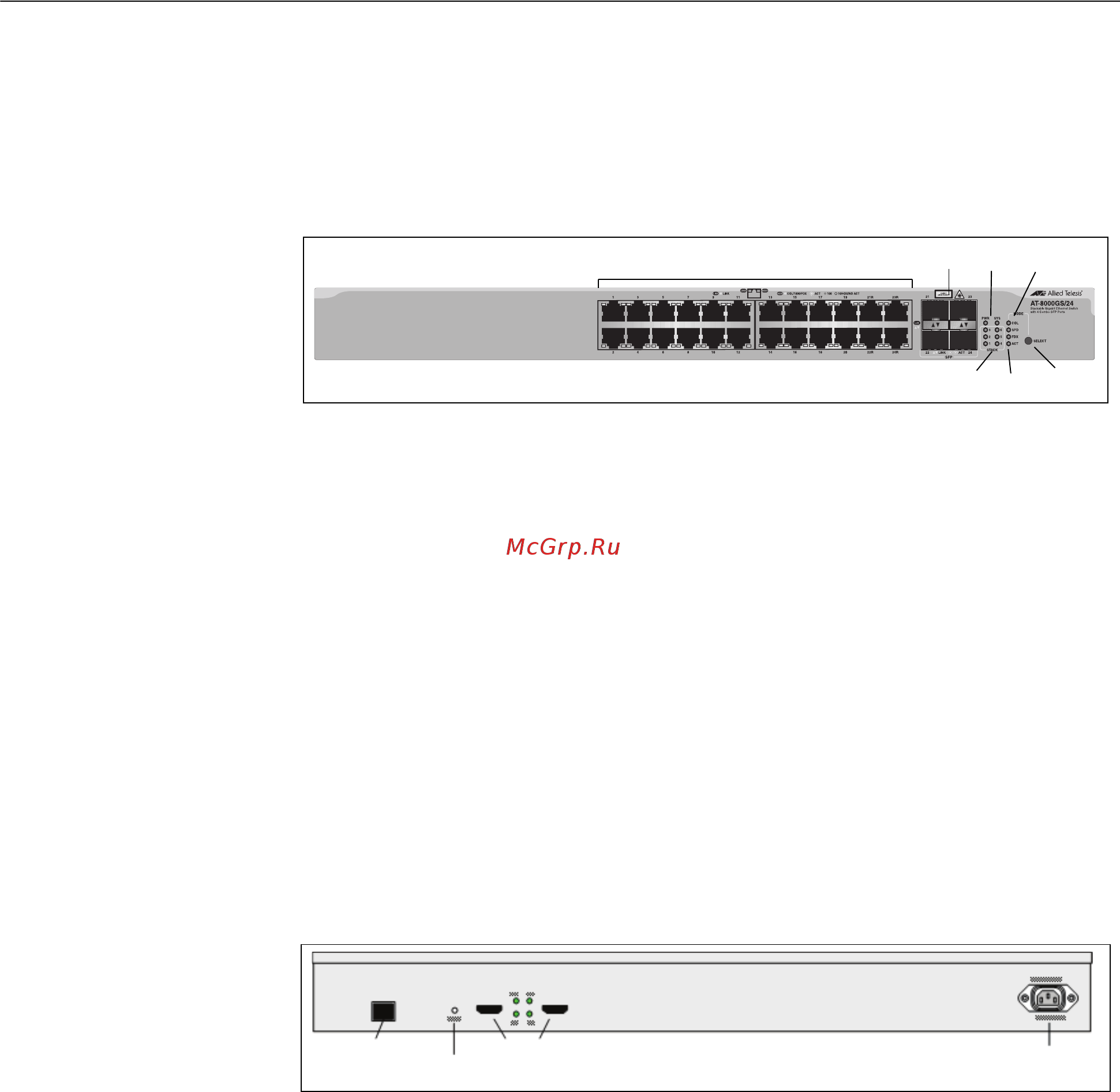

AT-8000GS/24 Внешний вид передней панели AT-8000GS/24 показан на следующем
рисунке.
Рисунок 1. Коммутатор Gigabit Ethernet AT-8000GS/24. Передняя
панель
На передней панели AT-8000GS/24 располагаются:
24 порта 10/100/1000 Мбит/с – порты с разъемами RJ-45,
обозначенные как 10/100/1000Base-T. Порты с разъемами RJ-45
имеют нумерацию 1-24.
4 порта SFP – четыре совмещенных порта 1000Base-X SFP.
Данные порты совмещены с портами RJ-45 для витой пары 21, 22,
23 и 24.
Кнопка Select – позволяет выбрать режим работы индикаторов
портов.
Внешний вид задней панели AT-8000GS/24 показан на следующем
рисунке.
Рисунок 2. Коммутатор Gigabit Ethernet AT-8000GS/24. Задняя
панель
На задней панели AT-8000GS/24 располагаются:
Разъем питания – разъем для подключения питания
переменного тока.
2 порта стекирования – два порта с разъемами HDMI для
стекирования устройств.
Консольный порт – разъем RJ-45, реализующий электрический
интерфейс RS-232.
Кнопка Reset – кнопка для сброса устройства.
1336
Порты SFP
Кнопка
режима
Индикаторы
режима
Порты 10/100/1000Base-T
Индикатор
питания
Индикаторы
стекирования
Порты 10/100/1000Base-TПорты 10/100/1000Base-T
диагностики
Индикатор
Консольный
порт RS-232
Кнопка
сброса
Порты стекирования
Разъем питания перем. тока
