Руководство по установке коммутаторов Gigabit Ethernet серии AT-8000GS
21
Индикаторы
портов RJ-45 на
AT-8000GS/24 и
AT-8000GS/48
Индикаторы портов RJ-45 на моделях AT-8000GS/24 и AT-8000GS/48
показаны на рис.10 на стр. 21.
Примечание
Выбор режима работы индикаторов с помощью кнопки MODE на
передней панели описан в табл.5, "Индикаторы выбора режима
(только в моделях без POE)", на стр. 20.

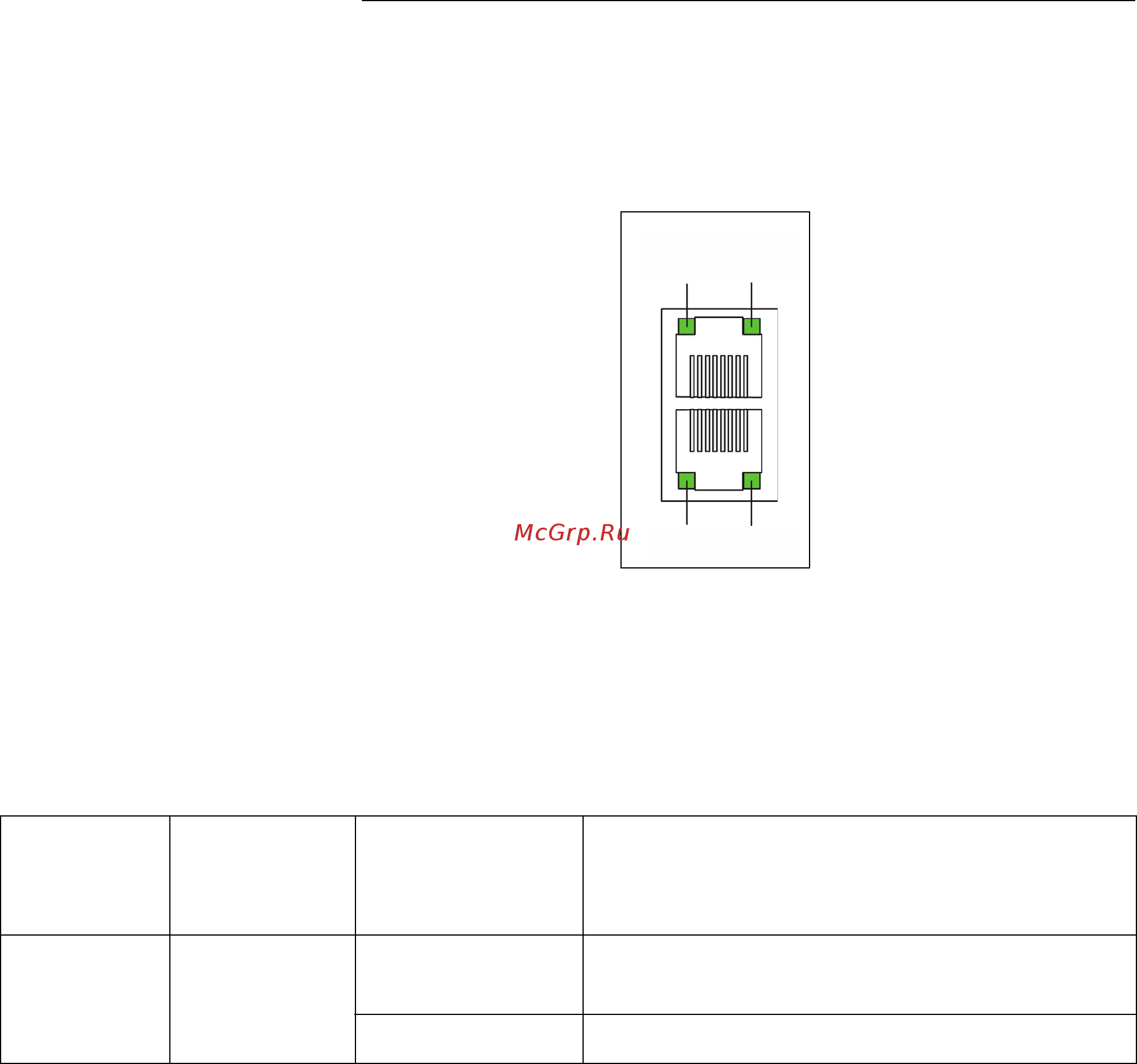

Рисунок 10. Индикаторы портов RJ-45 на AT-8000/24 и AT-8000/48
На всех портах RJ-45 без поддержки POE предусмотрено по два
индикатора, один из которых указывает на статус соединения, а
второй – режим работы порта. Описание индикаторов соединения и
режима для портов приводится в следующей таблице:
Соединение
Соединение
Режим
Режим
Таблица 6 Описание индикаторов портов для AT-8000GS/24 и AT-8000GS/48 в зависимости
от режима
Индикатор
порта
Режим
работы
индикатора
Состояние Описание
Левый
индикатор LINK
Зеленый, горит
непрерывно
Установлено соединение.
Не горит Соединение не установлено.
