Глава 5. Настройка Адаптера.

Руководство по подключению и эксплуатации адаптера DMX100A

Глава 5. Настройка адаптера

В данной главе будут рассмотрены настройки IP-кодера B102S связанные

исключительно при совместной работе с адаптером DMX100A. Остальные настройки кодера

B102S смотрите в его руководствах.

В настройках IP-кодера существует раздел КМС (координатно-матричные сети), в нем

производится настройка кодера на работу с адаптером/ами DMX100A см. рисунок 5.1.

5.1 Конфигурация адаптера.

В данном разделе выберете меню «Конфигурация»

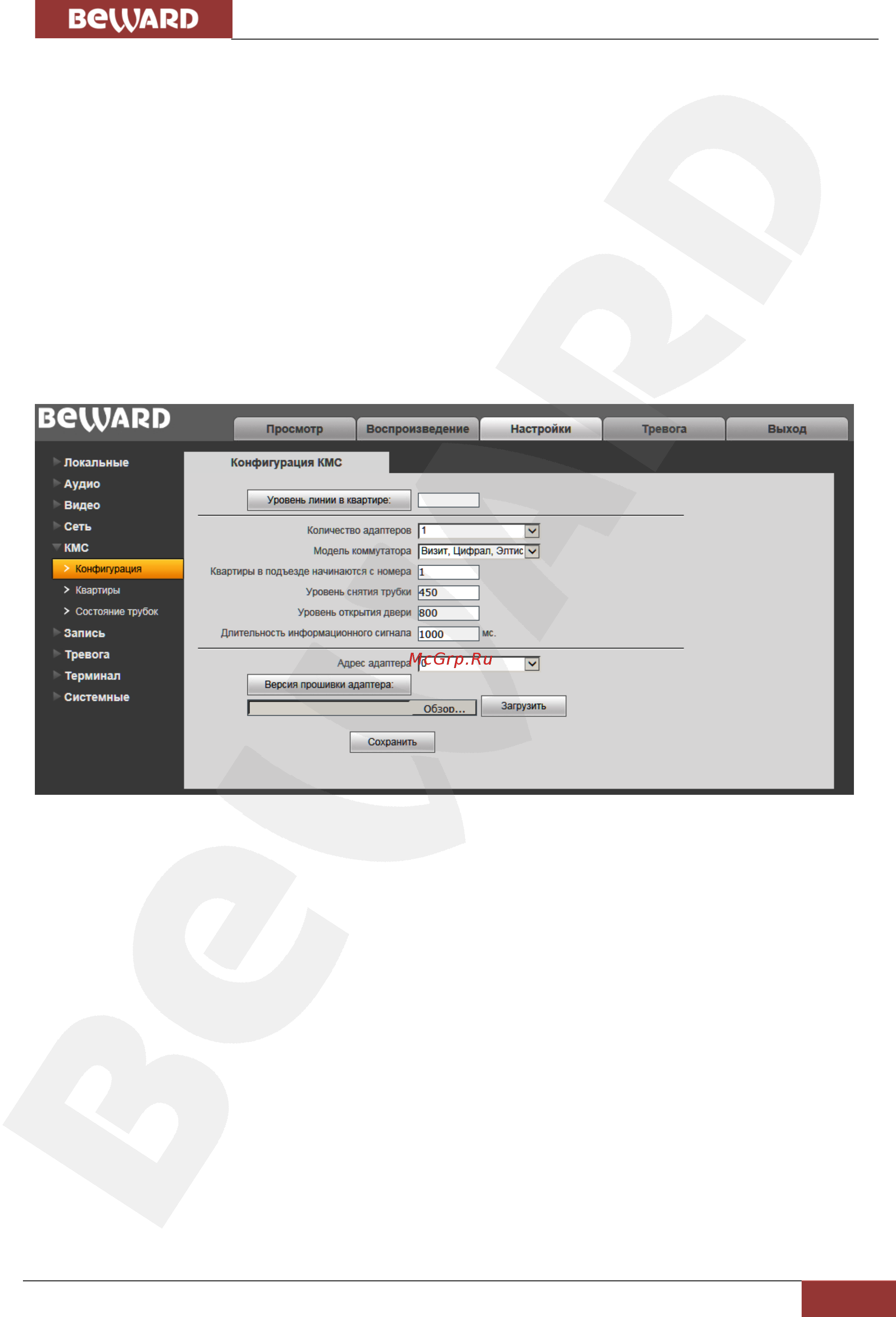

Рис. 5.1

Последовательность действий в данном меню следующая:

1. В ниспадающем меню «Количество адаптеров» выберете количество адаптеров

подключенных к кодеру B102S и в ниспадающем меню «Модель коммутатора» выберете

подключенную к адаптеру модель коммутатора и нажмите кнопку «Сохранить». Если

подключение адаптеров к кодеру и установка адресов адаптеров выполнены верно (здесь и

далее по тексту под адресом адаптера подразумевается его адрес на шине RS-485, см

главу 3.1), тогда появится надпись «Сохранено», если нет, то появится надпись «Ошибка» и

вам надо будет проверить правильность подключения адаптеров к кодеру, наличие питания

на всех устройствах и правильность выставленных адресов адаптеров.

2. Укажите номер квартиры с которой начинается отсчет в подъезде установки

адаптеров в поле «Квартиры в подъезде начинаются с номера» и нажмите кнопку

«Сохранить».
