BEWARD DMX100A [5/31] Основные характеристики

Глава 2. Общие сведения

Руководство по подключению и эксплуатации адаптера DMX100A

Глава 2. Общие сведения

Внимание! Работа адаптера DMX100A возможна только совместно с IP-кодером

B102S, приобретается отдельно.

BEWARD DMX100A – позволяет IP-кодеру BEWARD B102S захватывать, кодировать

и перераспределять сигнал в координатно-матричной сети аналогового, многоабонентского

домофона. Один адаптер позволяет делать перехват 100 абонентов, но существует

возможность подключить до 4-х адаптеров к одному домофону, при этом кол-во абонентов

увеличивается до 400. При вызове с аналогового, многоабонентского домофона

определенной квартиры, происходит перехват сигнала адаптером и одновременная его

передача в аналоговую трубку. Далее перехваченный сигнал кодируется и по протоколу SIP

идет вызов на заранее сохраненные для этой квартиры номера. При этом кто первый

поднял трубку, тот и продолжает разговор, все остальные вызываемые участники

отключаются.

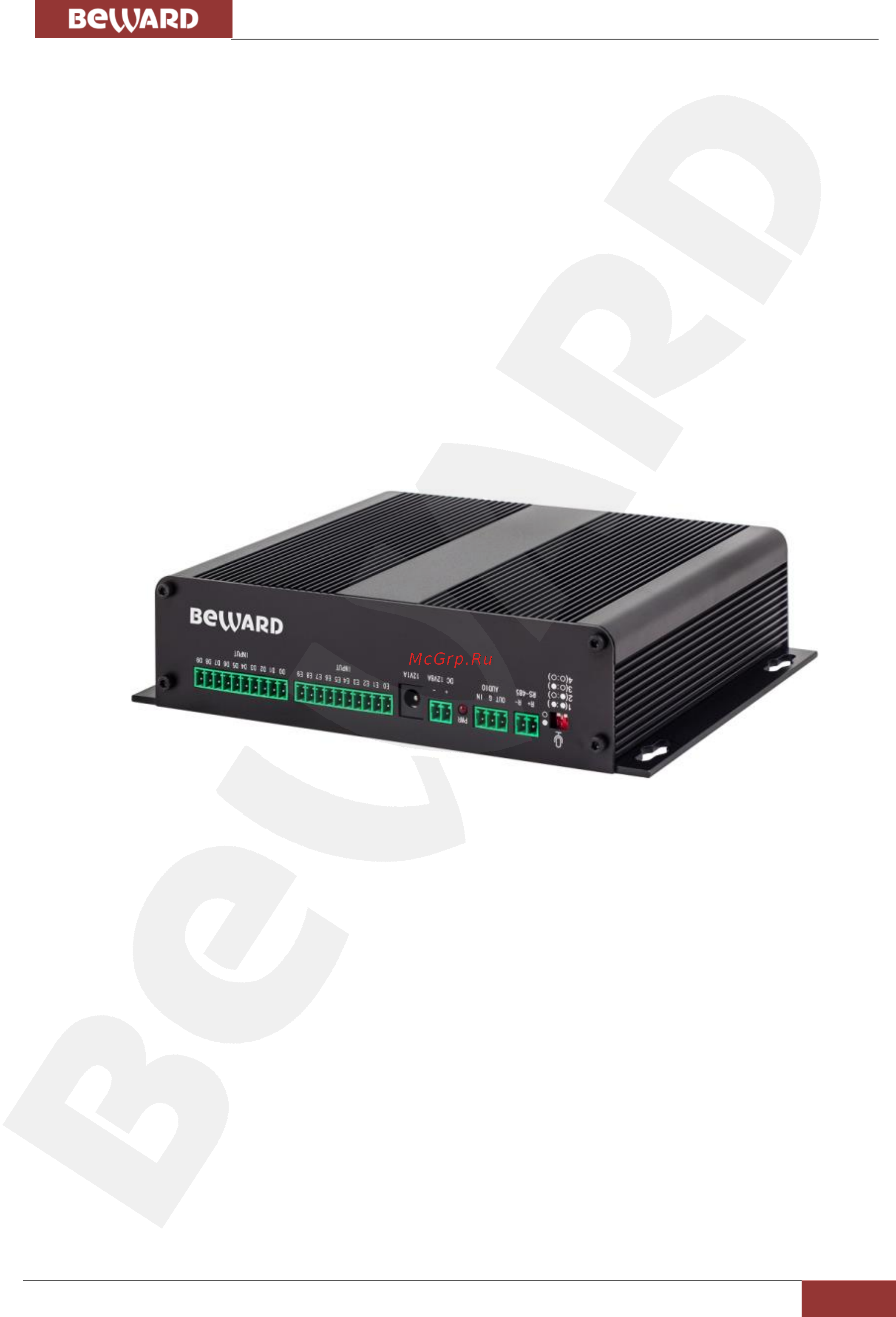

Рис. 2.1

Управление доступом возможно с любого компьютера (ноутбука) под Windows или

мобильного устройства под Android или iOS. За счет поддержки SIP-протокола появляется

возможность принимать вызов и открывать дверь в тональном режиме с обычного сотового

или городского телефона. SIP домофон может быть легко внедрен как в существующую

офисную IP-телефонную сеть, так и в масштабную, территориально-распределенную

систему. Количество SIP домофонов в одной сети не ограничено.

2.1 Основные характеристики

 Перехват сигнала координатно-матричной сети аналоговой домофонии 100

абонентов (расширение до 400)

 Одновременный вызов по протоколу SIP (либо P2P) и на аналоговую трубку

домофона
