Глава 3. Основные элементы устройства

Руководство по подключению и эксплуатации адаптера DMX100A

Глава 3. Основные элементы устройства

3.1. Основные элементы Адаптера

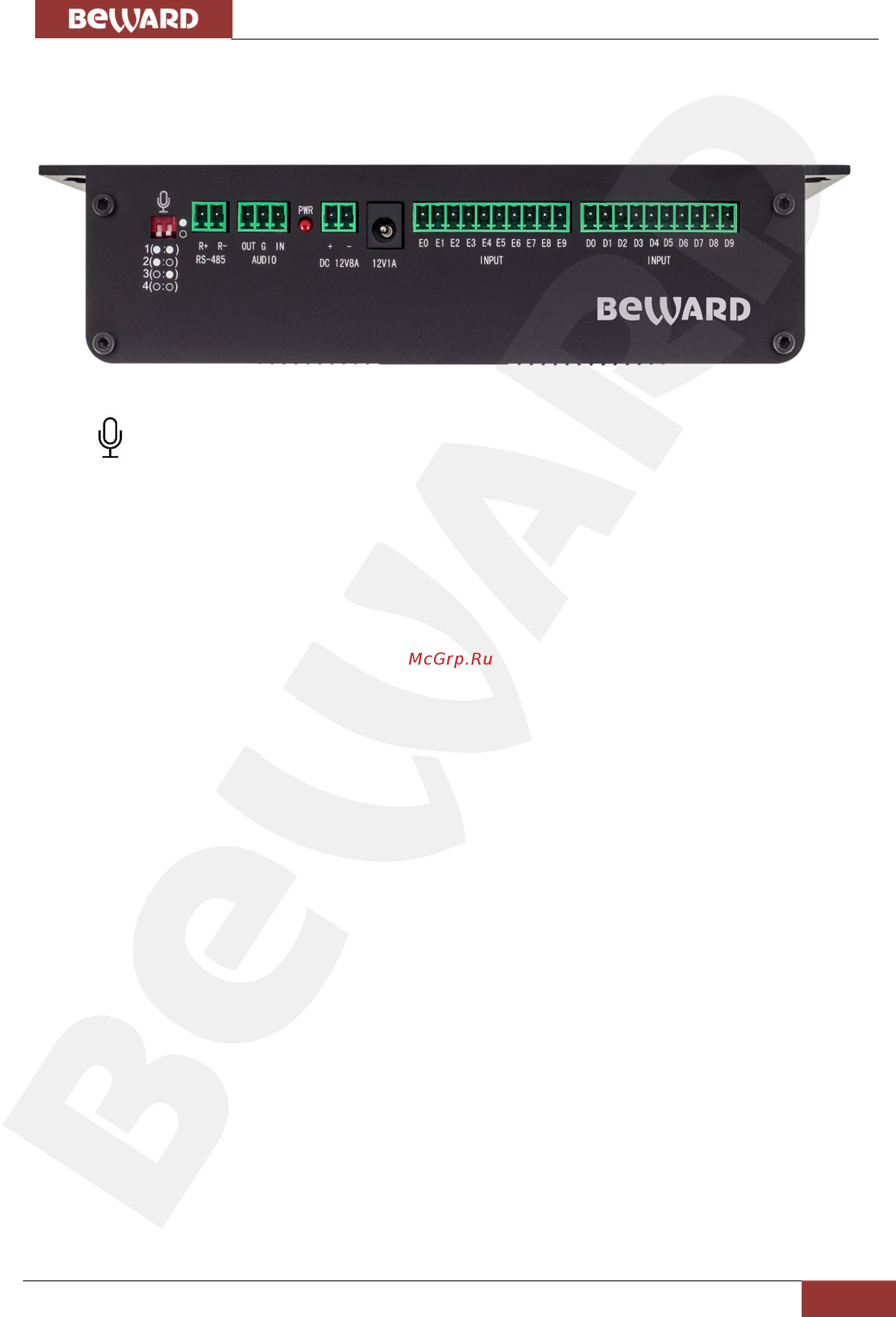

Рис. 3.1

: двойной переключатель, в зависимости от положения переключателей, меняется

чувствительность микрофона многоабонентского домофона подключенного к адаптеру. 1 –

минимальная чувствительность, 4 – максимальная чувствительность.

RS-485: разъем для подключения адаптера к шине передачи данных кодера B102S.

Audio: разъем для подключения адаптера к аудио входу и выходу кодера B102S.

PWR: светодиодный индикатор. Светится красным цветом при наличии питания на

устройстве. Так же светодиод гаснет на 0.05 секунды при ответе на команду и мигает с

периодом 0.5 секунды при обновлении прошивки адаптера, либо при ее отсутствии.

DC 12V8A: разъем для подключения блока питания постоянного напряжения 12 вольт

и мощностью не менее 100Вт, подключение столь мощного блока питания необходимо для

работы функционала «Передача экстренного сообщения во все трубки подъезда», при этом

основной функционал адаптера также будет работать.

12V1A: разъем для подключения блока питания постоянного напряжения 12 вольт и

мощностью не менее 12 Вт в случае если вы не планируете использовать функционал

«Передача экстренного сообщения во все трубки подъезда». Не подключайте этот блок

питания, если у вас уже подключен блок питания к разъему 12V8A.

Input E0-E9: разъем для подключения шины единиц коммутатора/блока управления.

Input D0-D9: разъем для подключения шины десятков коммутатора/блока

управления.
