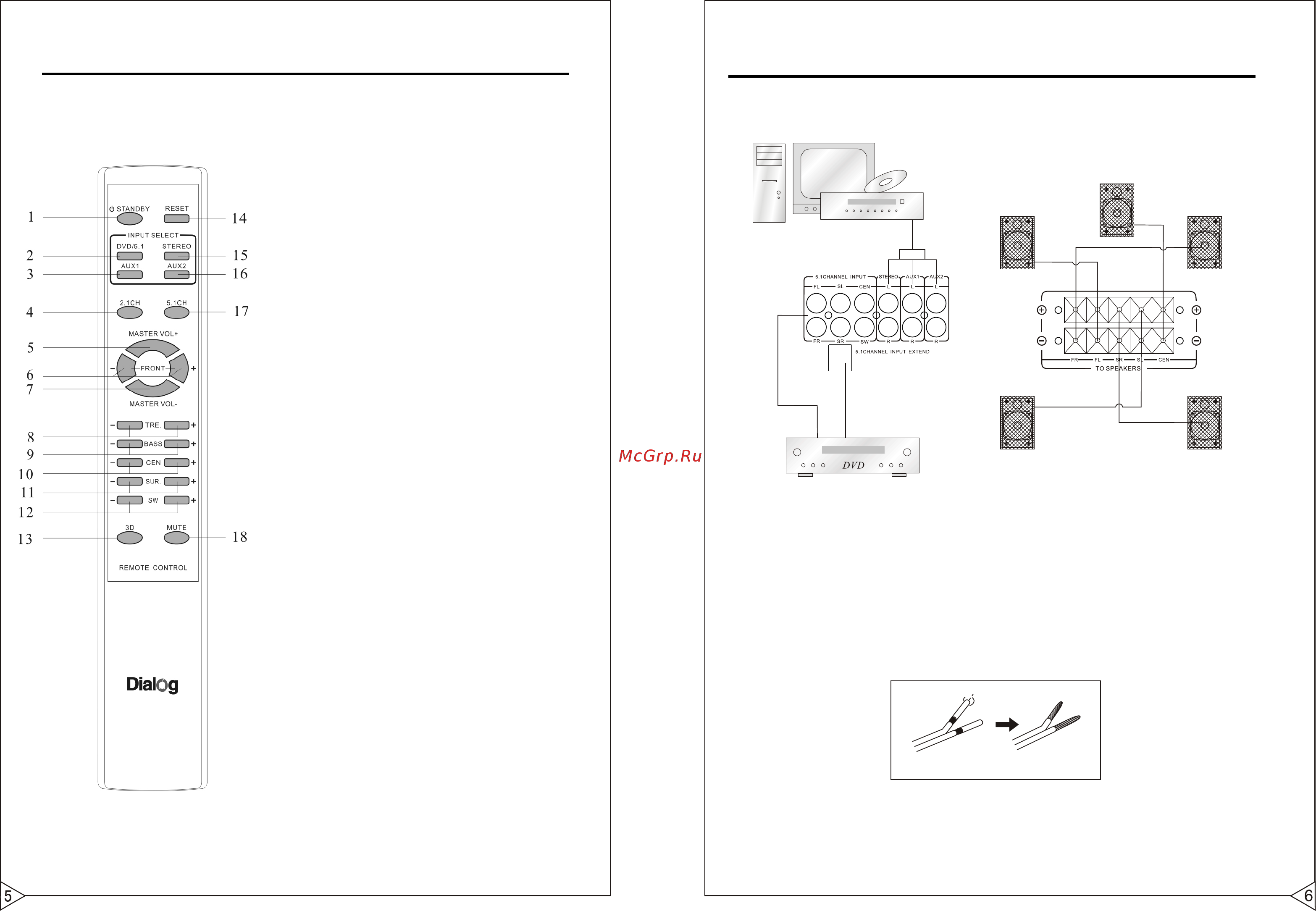

ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
ПОДКЛЮЧЕНИЕ
1. Кнопка STANDBY
(включение/выключение)
2. Кнопка DVD/5.1 (выбор источника
сигнала)
3. Кнопка AUX1 (выбор источника
сигнала)
4. Кнопка 2.1CH (выбор режима
воспроизведения)
5. Кнопка MASTER VOL+
(увеличение общего уровня
громкости)
6. Кнопки FRONT+ и FRONT-
(изменение уровня громкости
фронтальных сателлит)
7. Кнопка MASTER VOL-
(уменьшение общего уровня
громкости)
8. Кнопки TRE+ и TRE- (изменение
интенсивности высоких частот)
9. Кнопки BASS+ и BASS-
(изменение интенсивности низких
частот)
10. Кнопки CEN+ и CEN- (изменение
уровня громкости центрального
сателлита)
11. Кнопки SUR+ и SUR- (изменение
уровня громкости тыловых
сателлитов)
12. Кнопки SW+ и SW- (изменение
уровня громкости сабвуфера)
13. Кнопка 3D
(включение/выключение эффекта
объемного звучания)
14. Кнопка RESET (сброс настроек)
15. Кнопка STEREO (выбор
источника сигнала)
16. Кнопка AUX2 (выбор источника
сигнала)
17. Кнопка 5.1CH (выбор режима
воспроизведения)
18. Кнопка MUTE (отключение звука)
Фронтальный
левый сателлит
(FRONT LEFT, FL)
Тыловой левый сателлит
(SURROUND LEFT, SL)
Тыловой правый сателлит
(SURROUND RIGHT, SR)
Фронтальный
правый сателлит
(FRONT RIGHT, FR)
Центральный сателлит
(CENTER, CEN)
Внимание! Убедитесь, что системы выключена полностью перед
подключением сателлитов.
1. Для подключения сателлитов используйте двужильные черно-
белые провода из комплекта поставки. Короткие (2 м) провода
предназначены для подключения фронтальных и центрального
сателлита, длинные (6 м) провода для подключения тыловых
2. С одной стороны подключите провод черной жилой к разъему “-”,
белой жилой к разъему “+” фронтального правого сателлита, а с
другой стороны подключите провод черной жилой к разъему “FR-”,
белой жилой к разъему “FR+” на задней панели сабвуфера.
Подключение к любому источнику
стерео сигнала
Подключение к
источнику сигнала
5.1
