Dialog J-102BM [5/6] Задняя панель сабвуфера

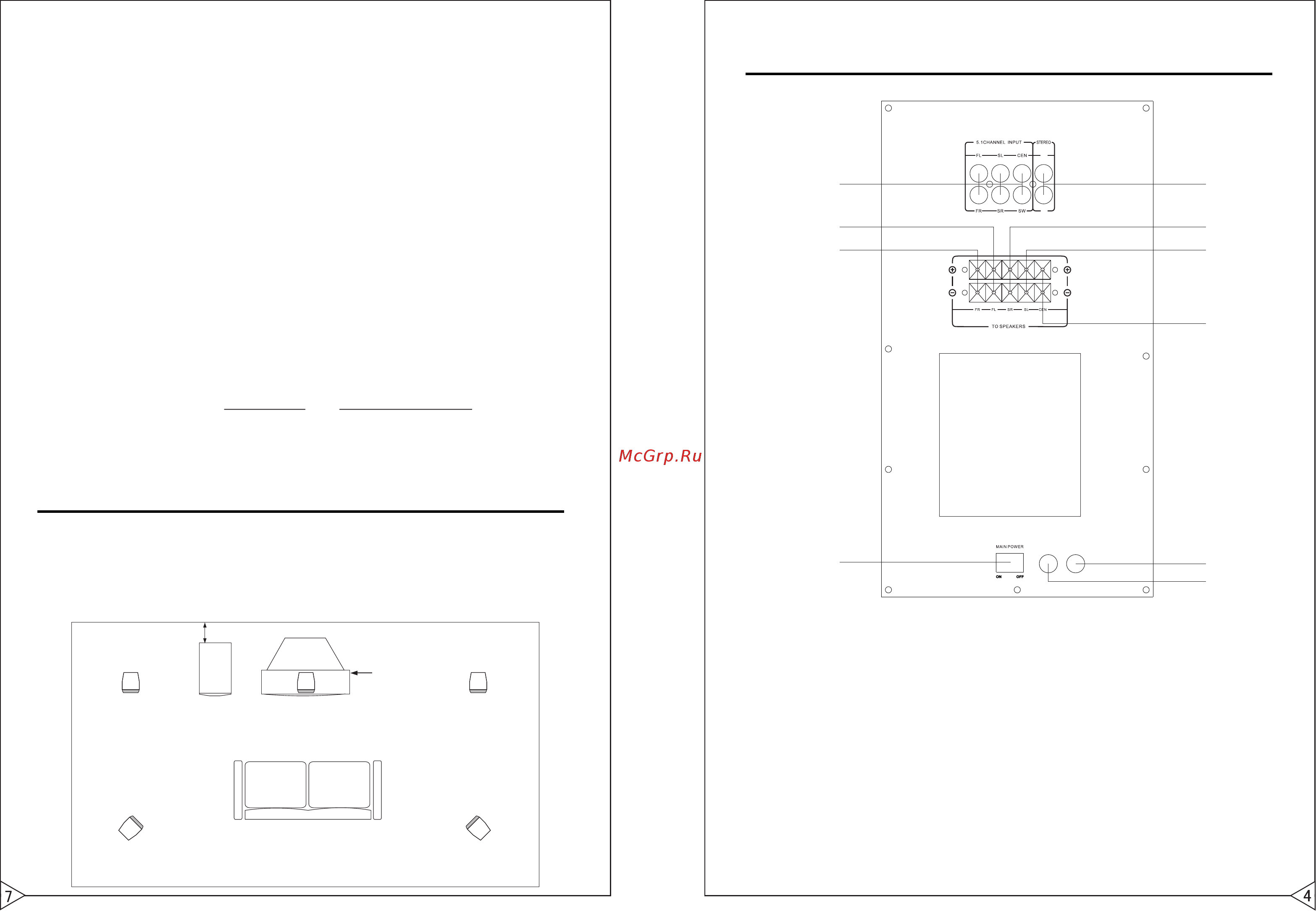

![Dialog J-102BM [5/6] Задняя панель сабвуфера](/views2/1255725/page5/bg5.png)
L
R
Подключите громкоговорители к DVD проигрывателю или иному
воспроизводящему 5.1 устройству и, для получения наилучшего
качества звукового окружения, расположите АС в соответствии и
рисунком, приведенным ниже.
тыловой правый
сателлит
тыловой левый
сателлит
фронтальный правый
сателлит
фронтальный левый
сателлит
сабвуфер
центральный (голосовой)
сателлит
телевизор,
монитор
10-15 см
минимум
РАСПОЛОЖЕНИЕ ГРОМКОГОВОРИТЕЛЕЙ
ЗАДНЯЯ ПАНЕЛЬ САБВУФЕРА
1. Вход 5.1 (разъемы RCA*6)
2. Выходы на фронтальный левый сателлит
3. Выходы на фронтальный правый сателлит
4. Выключатель питания
5. Вход STEREO стерео (разъемы RCA*2)
6. Выходы на тыловой правый сателлит
7. Выходы на тыловой левый сателлит
8. Выходы на центральный сателлит
9. Сетевой кабель
10. Предохранитель
3. С одной стороны подключите провод черной жилой к разъему “-”,
белой жилой к разъему “+” фронтального левого сателлита, а с другой
стороны подключите провод черной жилой к разъему “FL-”, белой жилой
к разъему “FL+” на задней панели сабвуфера.
4. С одной стороны подключите провод черной жилой к разъему “-”,
белой жилой к разъему “+” тылового правого сателлита, а с другой
стороны подключите провод черной жилой к разъему “SR-”, белой жилой
к разъему “SR+” на задней панели сабвуфера.
5. С одной стороны подключите провод черной жилой к разъему “-”,
белой жилой к разъему “+” тылового левого сателлита, а с другой
стороны подключите провод черной жилой к разъему “SL-”, белой жилой
к разъему “SL+” на задней панели сабвуфера.
6. С одной стороны подключите провод черной жилой к разъему “-”,
белой жилой к разъему “+” центрального сателлита, а с другой стороны
подключите провод черной жилой к разъему “CEN-”, белой жилой к
разъему “CEN+” на задней панели сабвуфера.
Не перепутайте полярность при подключении! Черные жилы проводов
должны быть подключены к клеммам “-”, а белые к клеммам “+”.
Для подключения к источникам аналогового сигнала 5.1 или
источникам стереосигнала в зависимости от типа его разъемов
воспользуйтесь кабелями RCA - RCA или RCA - Jack Stereo.
Подключите антенны из комплекта поставки к соответствующим
разъемам на задней панели сабвуфера.
FUSE AC IN
1
5
2 6
3 7
8
4
10
9
