ПОДКЛЮЧЕНИЕ

Внимание! П бедитесь, что

система полностью выключена.

1. Для подключения сателлитов используйте двужильные черно-белые

провода из комплекта поставки. Короткие (2 м) провода предназначены

для подключения фронтальных и центрального сателлита, длинные (6

м) провода для подключения тыловых сателлитов.

еред подключением сателлитов у

2. С одной стороны подключите провод черной жилой к разъему “-”,

белой жилой к разъему “+” фронтального правого сателлита, а с другой

стороны подключите провод черной жилой к разъему “FR-”, белой жилой

к разъему “FR+” на задней панели сабвуфера.

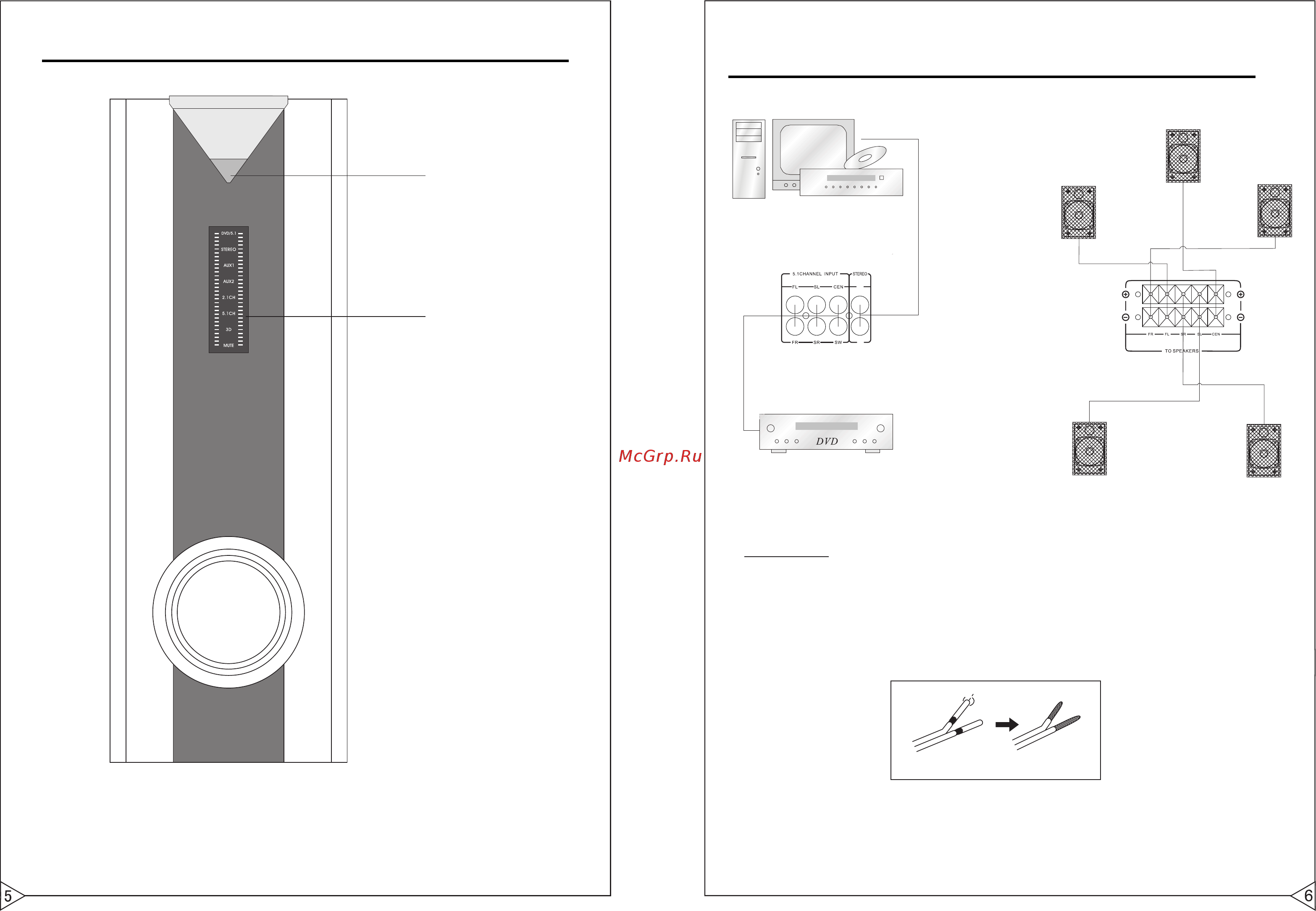

Фронтальный

левый сателлит

(FRONT LEFT, FL)

Тыловой левый сателлит

(SURROUND LEFT, SL)

Тыловой правый сателлит

(SURROUND RIGHT, SR)

Фронтальный

правый сателлит

(FRONT RIGHT, FR)

Центральный сателлит

(CENTER, CEN)

Подключение к любому

источнику стереосигнала

Подключение к

источнику сигнала

5.1

ПЕРЕДНЯЯ ПАНЕЛЬ САБВУФЕРА

1. Индикатор включения питания

2. Дисплей для отображения текущих настроек
