1 ВХОД MP: Вход для Мультимедийный Плеер или другого линейного
источника. Для подключения аудивыходов левого и правого канала
Мультимедийный Плеер к данному разъему используйте двойной
шнур RCA-RCA.
ПРИМЕЧАНИЕ
Если внешний мультимедийный проигрыватель подключен
к разъему для мультимедийного проигрывателя (при
помощи стереоконтакта 3,5 мм), то при прослушивании
мультимедийного проигрывателя в качестве источника
внешний мультимедийный проигрыватель выбирается
напрямую, если сразу же отключить источник на уровне
мультимедийного проигрывателя.
2 ВХОД CD: Вход для CD-проигрывателя или другого линейного
источника. Для подключения аудивыходов левого и правого канала
CD-проигрывателя к данному разъему используйте двойной шнур
RCA-RCA.
3 ВХОД TUNER: Вход для тюнера или другого аналогичного
источника сигнала. Подключите правый и левый аудиовыходы
(Audio Output) тюнера к этому входному разъему при помощи
двойного провода RCA/RCA.
4 ВХОД DISC: Вход для дополнительных источников линейного
сигнала, таких как CD- и MD-проигрыватели, а также
предварительного усилителя для проигрывателя виниловых дисков.
Для подключения аудивыходов левого и правого канала устройства
к данному разъему используйте двойной шнур RCA-RCA.
5 ВХОД AUX: Вход для дополнительных источников линейного
сигнала, таких как CD- проигрыватели. Для подключения
аудивыходов левого и правого канала устройства к данному
разъему используйте двойной шнур RCA-RCA.
6 ВХОД VIDEO: Вход для приема аудиосигнала от стерефонического
видеомагнитофона (или ТВ/спутникового/кабельного приемника)
или другого линейного аудиоисточника. Для подключения
аудивыходов левого и правого канала устройства к данному
разъему используйте двойной шнур RCA-RCA.
7 ВХОД/ВЫХОД TAPE: Разъемы для аналоговой записи на
аудиомагнитофон любого типа и воспроизведения с него. С
помощью двойного шнура RCA-RCA подключите аудиовыходы
левого и правого канала устройства к разъемам TAPE IN (“Вход”) для
воспроизведения. Подключите аудиовходы левого и правого канала
магнитофона к разъемам TAPE OUT (“Выход”) для записи.
ЗАПИСЬ
Сигнал выбранного источника автоматически передается на любой
магнитофон, подключенный к выходов TAPE OUT на усилителе, для
записи.
8 SUBW 1, 2: C 326BEE не имеет встроенного усилителя для
сабвуфера, в отличие от полнодиапазонных каналов. Подключите к
выходу SUBW 1 или SUBW 2 или к обоим этим выходам сабвуферы,
оснащенным собственным источником питания (“активные”
сабвуферы), или каналы усилителя мощности, к которому
подключен пассивный сабвуфер.
9 PRE OUT (ВЫХОД ПРЕДуСИЛИТЕЛЯ): Разъемы для внешнего
усилителя или процессора, например, декодера объемного звучания.
В обычном режиме они должны быть подключены к разъемам Main
In кабелями, входящими в комплект поставки. Чтобы выполнить
подключение усилителя NAD C 326BEE к внешнему процессору или
усилителя, необходимо сначала удалить эти соединения. Затем с
помощью двойного кабеля RCA-RCA левый и правый вход Audio Input
усилителя или процессора к разъемам PRE OUT.
Всегда выключайте усилитель C 326BEE и используемые внешние
усилители мощности перед подключением или отключением
любых устройств в разъемы PRE OUT (ВЫХОД ПРЕДУСИЛИТЕЛЯ).
На выходной сигнал PRE OUT (ВЫХОД ПРЕДУСИЛИТЕЛЯ) влияют
настройки громкости и тона C 326BEE.
ЭЛЕМЕНТЫ УПРАВЛЕНИЯ

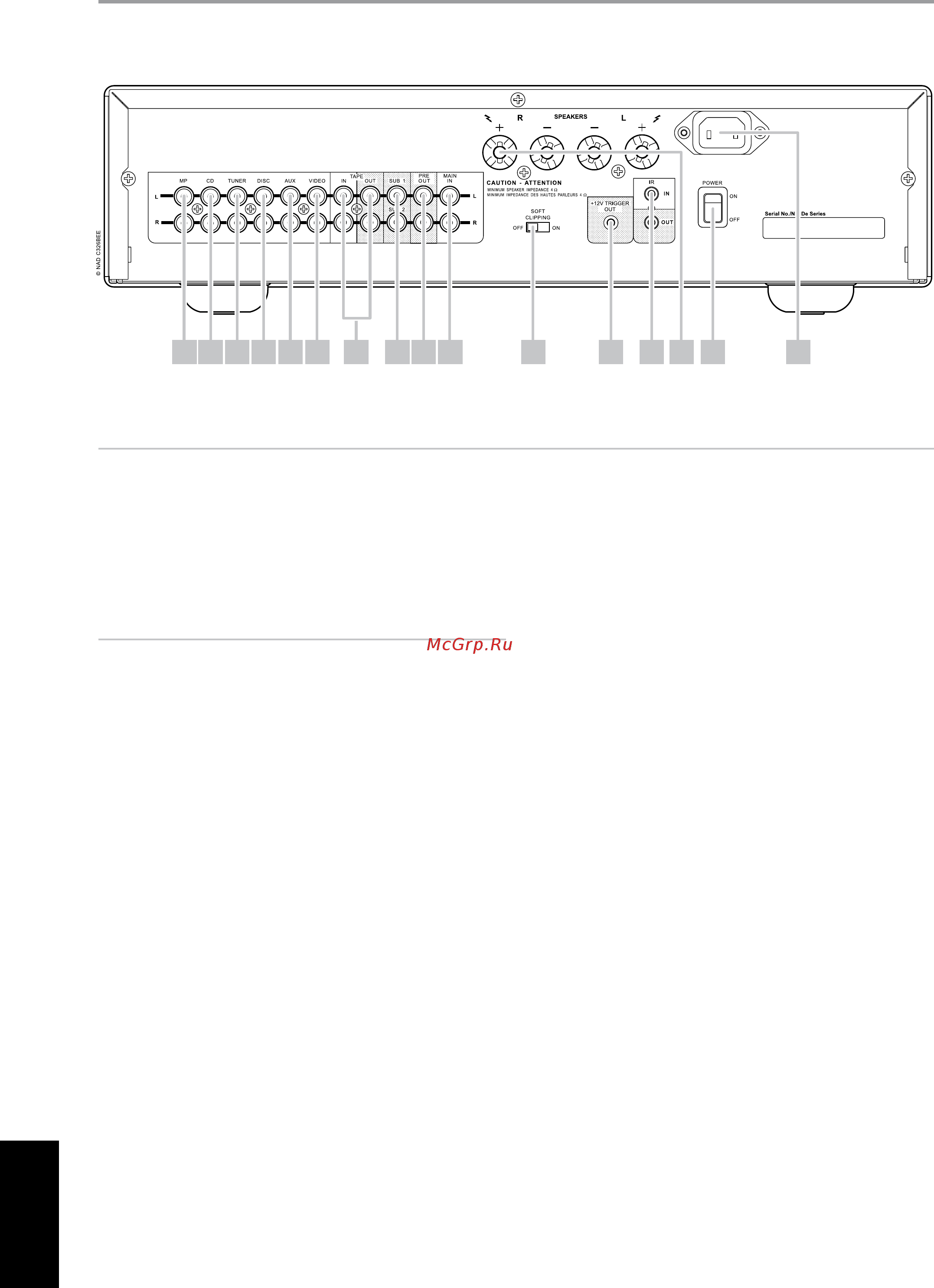

ЗАДНЯЯ ПАНЕЛЬ
ВНИМАНИЕ!
Перед выполнением любых подключений к вашему C 326BEE выключите его питание или выдерните шнур питания из розетки. Также
рекомендуется отключить питание или выключить из розетки шнуры питания всех компонентов, участвующих в подключении сигнала
или сетевого питания.
1 432 5 6 7 8 9 10 12 1615141311
8
