82
Системные конвекторы с тангенциальным вентилятором QSK EC

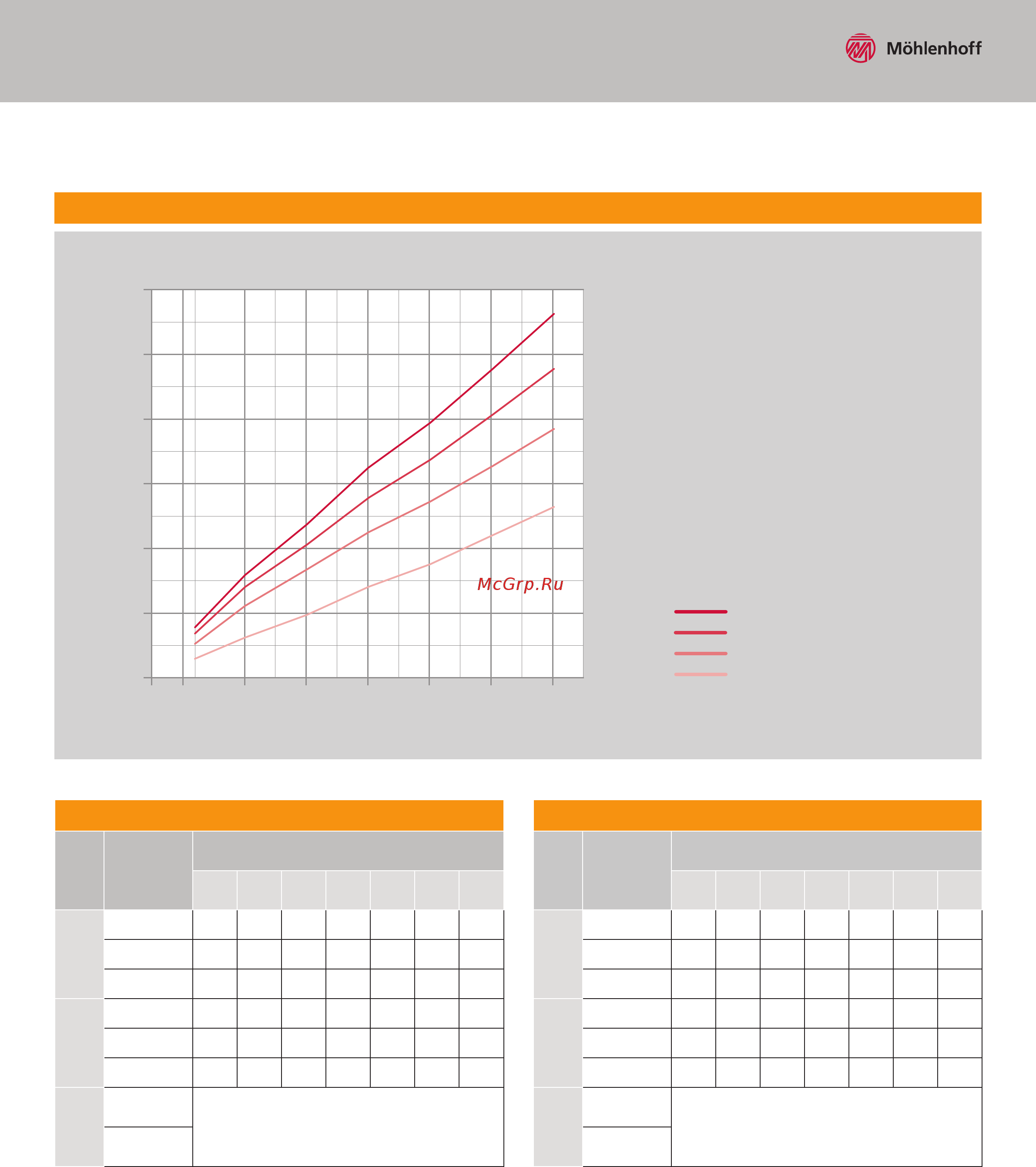

QSK 360-110 – номинальная теплопроизводительность
6000
5000
4000
3000
2000
1000
0
Номинальная теплопроизводительность Q
N
(Вт)
100% число оборотов
80% число оборотов
60% число оборотов
Минимальное число оборотов
Длина конвектора KL (мм)
850 1250 1750 2250 2750 3250 3750
Номинальная теплопроизводительность Q
N
(Вт) с различными уровнями вентиляции и ΔT = 50 K
Уровень звукового давления дБ(A)*
Частота
вращения
переда-
точное
отношение,
n/n
max
Длина конвектора (мм)
850 1250 1750 2250 2750 3250 3750
Верхний
диапазон
100 39,0 42,0 43,8 45,3 46,2 47,2 48,0
90 35,5 38,5 40,3 41,8 42,7 43,7 44,5
80 31,0 34,0 35,8 37,3 38,2 39,2 40,0
Средний
диапазон
70 27,0 30,0 31,8 33,3 34,2 35,2 36,0
60 21,5 24,5 26,3 27,8 28,7 29,7 30,5
50 19,5 21,3 22,8 23,7 24,7 25,5
Нижний
диапазон
40
Расчет невозможен: уровень шума ниже
чувствительности микрофона
Min. число
оборотов
* рассчитано по методу свободного поля, полусфера с отступом 2 м
Уровень мощности звука дБ(A)*
Частота
вращения
переда-
точное
отношение,
n/n
max
Длина конвектора (мм)
850 1250 1750 2250 2750 3250 3750
Верхний
диапазон
100
53,0 56,0 57,8 59,3 60,2 61,2 62,0
90
49,5 52,5 54,3 55,8 56,7 57,7 58,5
80
45,0 48,0 49,8 51,3 52,2 53,2 54,0
Средний
диапазон
70
41,0 44,0 45,8 47,3 48,2 49,2 50,0
60
35,5 38,5 40,3 41,8 42,7 43,7 44,5
50
33,5 35,3 36,8 37,7 38,7 39,5
Нижний
диапазон
40
Расчет невозможен: уровень шума ниже
чувствительности микрофона
Min. число
оборотов
*измерено в соответствии с DIN EN ISO 3740 и 3744
