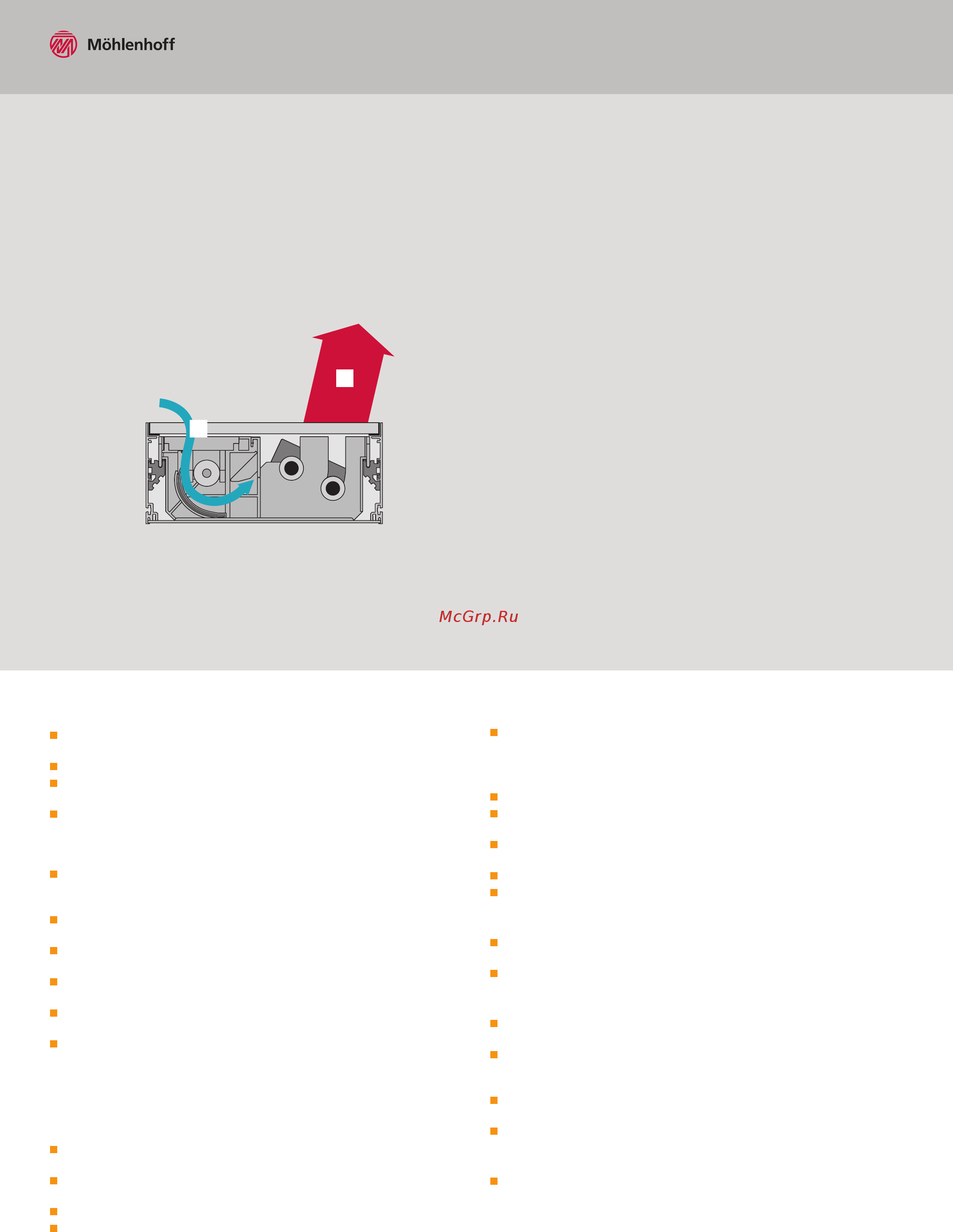

QSK ES – системный конвектор с тангенциальным вентилятором
1. Благодаря вентиляторам, сползающий с окон холодный
воздух нагнетается на нагревательный элемент по всей
длине конвектора через воздушный канал.
2. Нагретый воздух обогревает помещение и экранирует
холодный воздух, поступающий от окна.
Системные конвекторы QSK с тангенциальным вентилятором и EC-технологией
2. Экономия энергии
ЕС-мотор, максимум до 3750 мм, с 8 воздушными
валиками. Потребляемая электроэнергия – максимум 30
Вт для каждого QSK.
3. Простой монтаж экономит время и деньги
Вентильное соединение евроконус с воздухоотводом
Удобство транспортировки благодаря малому весу (на
25 % легче стали)
Юстировочные блоки, позволяющие точно регулировать
высоту системы
Безопасность: никаких острых краев, граней, отверстий
Защитная монтажная крышка в комплекте
4. Высококачественная «умная» система само-
регулирования со встроенным микропроцессором
Управление через внутреннюю шинную систему (230 В,
0-10 В) или центральную DDC-установку
Шинное соединение конвекторов QSK в единую
регулируемую систему
5. Бесшумная работа
Тишина при хождении по декоративной решетке
благодаря ее резиновой опорое
Специальная запатентованная поперечная перегородка
из термостойкой пластмассы, блокирующая шум от работы
конвектора
Юстировочные блоки с резиновыми амортизаторами,
полностью изолирующими звук
Бесшумное движение воздуха (от примерно 25 дБ (А))
благодаря ЕС-мотору
6. Гигиенический сертификат соответствия VDI 6022
Внутренний блок легко вынимается из лотка и
очищается
7. Устойчивый к коррозии прочный алюминиевый
профиль
8. Великолепное соотношение цены и качества
Технические указания - конвекторы серии QSK EC
Модели QSK EC шириной 260, 320 и 360 мм при монтажной
высоте 110 мм.
Гигиенический сертификат соответствия VDI 6022
EC-мотор для конвекторов длиной до 3750 мм с максимальной
потребляемой мощностью до 30 Вт
«Умное» устройство управления мотором с синусной
коммутацией, интегрированной для эффективного снижения
шума, с универсальным модулем подключения 230 В, 0-10 В и
внутренней шинной системой
Перфорированная крышка и фильтр предварительной
очистки предотвращают проникновение мелких деталей в зону
воздушных валиков вентилятора
Валики установлены очень плотно, что позволяет прогонять
через нагревательный элемент большой объем воздуха
По запросу возможна комплектация с защитой от протекания
класса IP 24.
Теплопроизводительность соответствует стандартам EN 442
или DIN 4704-4-5-1999-10
Режим работы в диапазоне PWW 90/70°C, а также в диапазоне
низких температур PWW 40/30°C
Нестандартные решения: угловые стыки и скругления,
специальные подводки и соединения, увеличенное рабочее
давление и многое другое.
Преимущества
1. Великолепный внешний вид, качество и широкий
ассортимент
Превосходный внешний вид благодаря декоративным
решеткам
Декоративная решетка предоставляет широкие возможности
для художественного оформления
Узкие, прекрасно обработанные кромки
Безупречная, детальная проработка углов и кантов
1
2
Содержание
- Cерия qsk ec 1
- Встраиваемый в пол конвектор qsk с ес технологией 1
- Системные конвекторы qsk с тангенциальным вентилятором и ec технологией 1
- Qsk es системный конвектор с тангенциальным вентилятором 2
- Благодаря вентиляторам сползающий с окон холодный воздух нагнетается на нагревательный элемент по всей длине конвектора через воздушный канал 2 нагретый воздух обогревает помещение и экранирует холодный воздух поступающий от окна 2
