74
• Системный конвектор QSK EC 260
• Высокопрочная монтажная крышка
• Системный лоток из алюминия, анодированный (цвет C31)
• Высокоэффективный нагревательный элемент состоит
из медной трубы и алюминиевых ламелей собственного
производства
• Тангенциальный вентилятор с EC-технологией и фильтром
• Наружные юстировочные блоки JBA 8.80 (внутренние
юстировочные блоки JBA 8.80 – по запросу)
• Интегрированная многофункциональная системная плата
управления GS 2000
• Подключение – 230 В, 0-10 В или через EIB-аналоговую
систему
• PWW-соединение торцевое, левое (по направлению
к окну)
• PWW-соединение 3/4˝ с вентильным соединением евроконус и
воздухоотводом• Руководство по монтажу (на 5 языках)
Примечание: отдельно поставляется декоративная поперечная
решетка DR 15.260 или декоративная решетка с продольным
расположением прутков DL15.260.

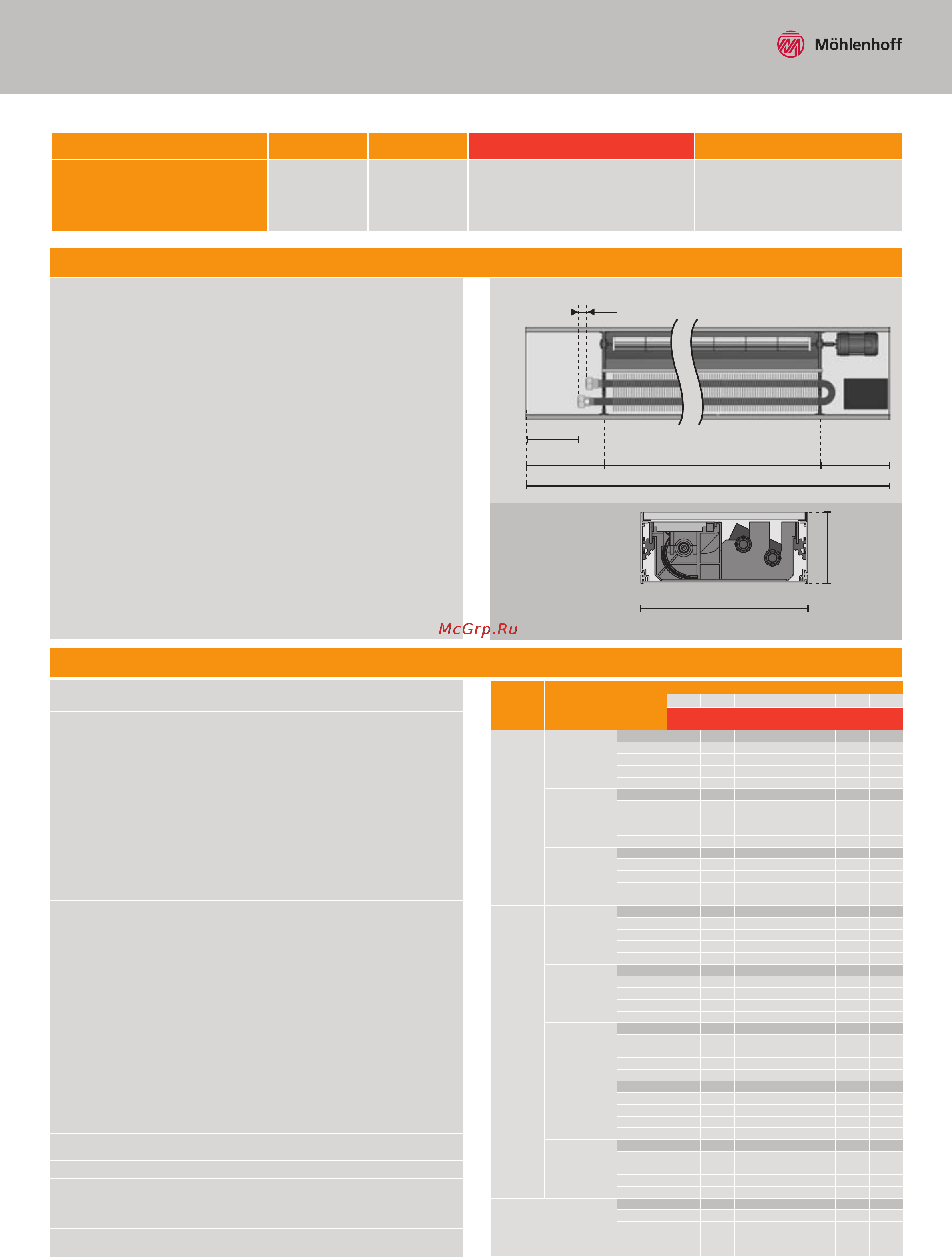

Вид сверху
В разрезе
Системные конвекторы с тангенциальным вентилятором QSK EC 260
Обозначение модели
Ширина Высота Теплопроизводительность Стандартная длина
QSK EC 260
260 110
642–5361 Вт
при среднем числе оборотов
850 мм
1250 мм – 3750 мм
(с шагом 500 мм)
* Изготавливается любой длины в зависимости от заказа. Общая длина может
достигать 5000 мм.
Описание изделия
Регулируемая высота
от 115 мм до 155 мм
(за счет юстировочных блоков)
Нагревательный элемент
Длина оребрения HL
Ширина
Высота
2-трубный
KL – 670 мм
97 мм
50 мм
WW-соединение Евроконус 3/4” с воздухоотводом
Диаметр трубы Ø 15 мм
Рабочее давление 10 бар (под заказ 16 бар)
Средняя рабочая температура 105°C
Рабочее напряжение
Первичное 90–264 В, 47–63 Гц
Потребляемая мощность/
номинальный поток/ток
включения
30 Вт/1,2/0,6 A при 115/230 В и 15/30 A
при 115/230 В
Кол-во выходов для
переключения
3: «Отопление», «Охлаждение», «Число
оборотов»/ 230 В / внутренняя шина
Выход для сервопривода
Готов для подключения к приводу
«Альфа» AA 4004, 24 В, устойчив к
перегрузкам и коротким замыканиям
Сетевые штепсельные
разъемы
Безвинтовые штекерные и клеммовые
соединения, максимальная площадь
сечения провода 1,5 мм
2
Класс защиты
IP 20 (по запросу – IP 24)
Присоединение шины
через телефонную линию, кабель I-Y(ST)
Y, минимум 2x2x0,8 мм
2
MS-распознавание
автоматически после ввода в
эксплуатацию, через распознавание
смежного напряжения цепи управления
устройства для настройки
Максимальная длина шинного
провода
100 м всей длины шины
Максимальное число
элементов в одной группе
15 (1 «ведущий» + 14 «ведомых»)
Рабочая температура
от 0 до 60 °C
Температура хранения
от –25 до 70 °C
Влажность воздуха
максимум 80 °C, для моделей без отвода
конденсата
Технические характеристики
200 ± 10
16
260 ± 10
KL*
410HL
260
110
Сторона окна
Частота
вращения
Уровень/
передаточное
отношение,
n/n
max
Тепло-
носитель
PWW, °C
Длина системного конвектора (KL), мм
850 1250 1750 2250 2750 3250 3750
Тепловая мощность Q (Вт) при температуре
воздуха в помещении 20 °C
Верхний
диапазон
100
90/70°C 960 1920 2846 3884 4703 5675 6680
75/65°C 804 1609 2384 3255 3942 4757 5600
65/55°C 648 1297 1922 2626 3180 3839 4520
50/40°C 415 829 1229 1682 2038 2462 2900
40/30°C 259 518 768 1052 1276 1544 1820
90
90/70°C 913 1826 2702 3668 4436 5340 6279
75/65°C 765 1530 2264 3075 3719 4478 5266
65/55°C 617 1234 1826 2481 3002 3615 4253
50/40°C 395 790 116 9 1591 1926 2322 2733
40/30°C 247 494 732 998 1209 1460 1720
80
90/70°C 858 1715 2534 3425 4137 4970 5839
75/65°C 719 1438 2125 2872 3470 4170 4900
65/55°C 580 1160 1715 2319 2803 3369 3960
50/40°C 372 744 1100 1490 1802 2168 2550
40/30°C 233 466 690 937 113 4 1368 1610
Средний
диапазон
70
90/70°C 794 1588 2344 3154 3808 4567 5361
75/65°C 666 1331 1966 2647 3195 3834 4501
65/55°C 538 1075 1587 2139 2583 3100 3641
50/40°C 345 691 1020 1378 1664 2000 2351
40/30°C 217 434 642 870 1052 1267 1490
60
90/70°C 722 1444 2130 2857 3447 4129 4845
75/65°C 606 1212 1787 2399 2894 3469 4071
65/55°C 490 979 1445 1941 2342 2808 3297
50/40°C 315 631 931 1254 1514 1818 2135
40/30°C 199 398 589 796 962 115 7 1361
50
90/70°C 642 1284 1892 2533 3055 3657 4290
75/65°C 539 1078 1589 2129 2568 3076 3609
65/55°C 436 872 1286 1725 2081 2494 2927
50/40°C 282 564 832 1119 1351 1621 1904
40/30°C 179 358 529 715 864 1039 1223
Нижний
диапазон
40
90/70°C 553 1107 1631 2183 2632 3151 3697
75/65°C 465 931 1372 1837 2215 2654 3 114
65/55°C 377 755 1112 1491 1799 2156 2532
50/40°C 245 490 723 973 1174 1410 1657
40/30°C 157 314 464 627 758 913 1074
Min
90/70°C 436 871 1307 1887 2323 2903 3484
75/65°C 367 734 1101 1591 1958 2447 2937
65/55°C 299 597 896 1294 1593 1991 2389
50/40°C 196 392 588 850 1046 1307 1568
40/30°C 128 255 383 553 681 851 1021
Естественная конвекция
90/70°C 187 375 562 828 1015 1257 1498
75/65°C 156 312 468 690 846 1047 1249
65/55°C 125 250 375 552 677 838 999
50/40°C 78 156 234 345 423 524 624
40/30°C 47 94 140 207 254 314 375
