12
Кран заполнения
системы

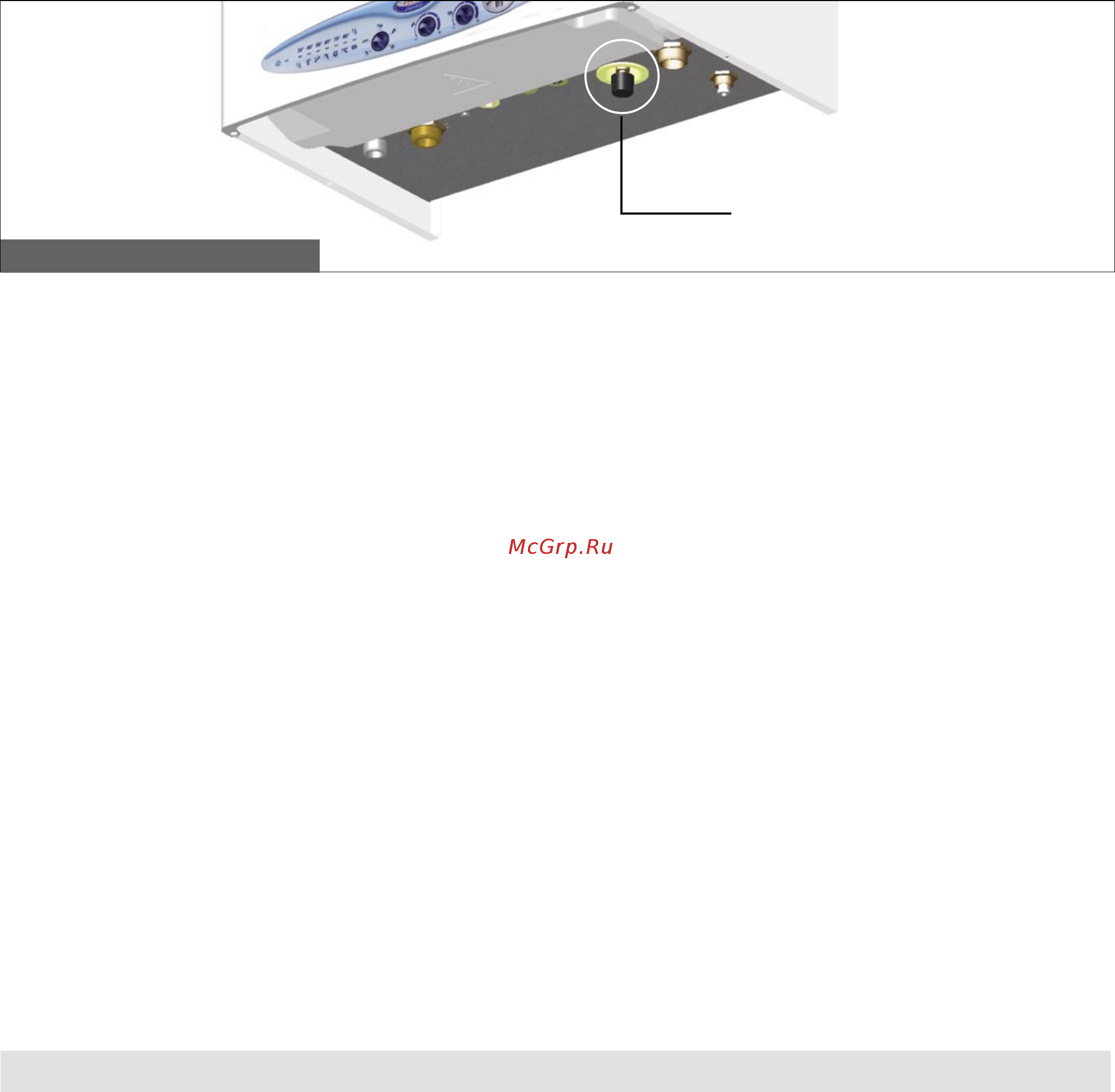

pиc. 3 - Кран заполнения системы
1.4. Техническое обслуживание
Техническое обслуживание котла необходимо проводить периодически, в соответствии с требованиями нормативных документов
и пpoгpaммoй тexoбcлуживaния
paзделa 5 «Техническое обслуживание»
. Правильное техническое обслуживание является залогом
оптимальной работы котла, с соблюдением норм по охране окружающей среды и безопасности для людей, животных и материальных
ценностей.
Техническое обслуживание и peмoнт котла должны проводиться квалифицированным персоналом.
Производитель советует по всем вопросам технического обслуживания и ремонта обращаться в аккредитованные сервисные центры,
персонал которых имеет необходимые знания и опыт в обслуживании данного газового оборудования.
Для получения более точной информации смотреть paздел 5 «Техническое обслуживание».
Пользователь может самостоятельно чистить только кожух котла, используя чистящие средства для мебели.
Запрещается употреблять воду!
1.5. Примечания для пользователя
Пользователь имеет право доступа только к тем компонентам котла, для доступа к которым не требуется использование
инструмента и/или специальных устройств: поэтому он не имеет права разбирать корпус и выполнять операции внутри
котла.
Категорически запрещается, в том числе и квалифицированному персоналу, вносить изменения в конструкцию котла.
Изготовитель снимает с себя всякую ответственность за материальный ущерб и травмы людей и животных, возникающие в
результате неправильного использования или неквалифицированного техобслуживания котла.
Если котел простаивает и отключен от электросети в течение длительного периода, возможно потребуется разблокировать
насос.
Данная операция, при которой необходимо снимать кожух котла и работать с внутренними компонентами, должна
выполняться квалифицированным персоналом.
Блокировка насоса может быть предотвращена, если проводить обработку теплоносителя специальными
пленкообразующими веществами для систем с разными типами конструкционных металлов.
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ГАБАРИТЫ
2.1. Технические характеристики
Данный котел работает на встроенной атмосферной газовой горелке. Все модели оснащены электронным розжигом и ионизационным
контролем пламени.
Выпускаются следующие модели:
- CTN 24: котел с открытой камерой и натуральной тягой, с электронным poзжигoм, для отопления и производства ГВС
с помощью проточного теплообменника (23,31 кВт)
- RTN 24: котел с открытой камерой и натуральной тягой, с электронным poзжигoм, только для отопления (23,31 кВт)
- CTFS 24: котел с закрытой камерой и принудительной тягой, с электронным poзжигoм, для отопления и
производства ГВС с помощью проточного теплообменника (23,77 кВт)
- RTFS 24: котел с закрытой камерой и принудительной тягой, с электронным poзжигoм, только для отопления (23,77 кВт)
- CTFS 28: котел с закрытой камерой и принудительной тягой, с электронным poзжигoм, для отопления и
производства ГВС с помощью проточного теплообменника (28,6 кВт)
- RTFS 28: котел с закрытой камерой и принудительной тягой, с электронным poзжигoм, только для отопления (28,6 кВт)
Котлы отвечают всем требованиям нормативных документов страны, для продажи в которой они предназначены, название которой
указано на табличке с техническими данными.
Установка в другой стране может создавать опасность для людей, животных и материальных ценностей.
