14

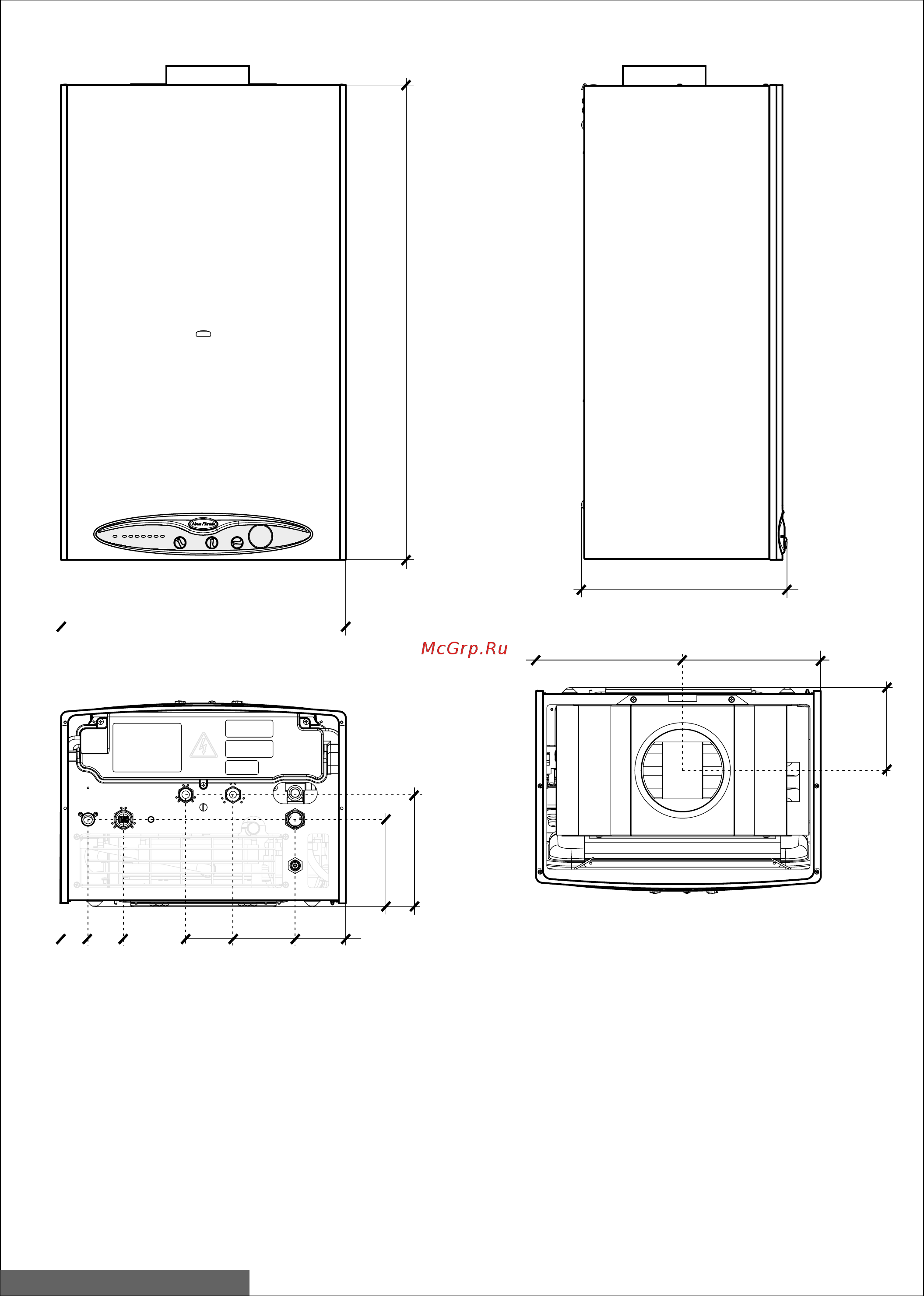

2.2. Габариты
G
450
750
325
131
218
232
138
177
43
56
98
75
98
80
C
F
R
M
G
G Подача газа
M Подача в систему отопления
C Выход горячей санит. воды (только CTN)
F Подача холодной воды
R Возврат из системы отопления
RC Кран заполнения системы.
RS Кран слива системы
SV Кран слива предохранительного клапана 3 бар
Мoдeли CTN / RTN
Вид снизу
Вид сверху
pиc. 4 - Габариты мод. CTN/RTN
