35
maxR
Pacc
Переналадка с природного на
сжиженый газ
- снять главную горелку;
- демонтировать форсунки главной
горелки и заменить их на форсунки,
имеющие диаметр, соответствующий
новому типу газа.
ВНИМАНИЕ! Обязательно установить
медные прокладки;
- установить на место главную горелку;
- на электронной плате установить
перемычку MET-GPL в положение GPL
(см. рис. 30);
- cм. пункты A, B, C.
Переналадка с сжиженого на
природный газ
- снять главную горелку;
- демонтировать форсунки главной
горелки и заменить их на форсунки,
имеющие диаметр, соответствующий
новому типу газа.
ВНИМАНИЕ! Обязательно установить
медные прокладки;
- установить на место горелку;
- на электронной плате установить
перемычку MET-GPL в положение MET
(cм. рис. 30);
- cм. пункты A, B, C.
А) Регулирование максимальной
мощности
- проверить значение давления подачи
газа (cм. таблицы № 3, 4, 5);
- снять пластиковый колпачок С с
верхней части бобины модулятора
газового клапана (рис. 31), который
предохраняет винты регулировки
давления;
- установить манометр в ниппель
контроля давления V (рис. 32);
- установить регулятор тепловой
мощности maxR (рис. 33) в
МАКСИМАЛЬНОЕ ПОЛОЖЕНИЕ, вращая
потенциометр ПО ЧАСОВОЙ СТРЕЛКЕ;
- установить переключатель режима
работы котла OFF/«ЛЕТО»/«ЗИМА»/
«АНТИЗАМЕРЗАНИЕ» в позицию
«ЗИМА»;
- включить котел в режим тестирования/
«трубочист» (см. пар. 3.2.8.1);
- вращая гайку К (внешнюю) ПО
ЧАСОВОЙ СТРЕЛКЕ, увеличить
давление на форсунке; вращая ее
ПРОТИВ ЧАСОВОЙ СТРЕЛКИ, уменьшить
давление на форсунке, в зависимомти
от необходимости (рис. 34);
- для работы на сжиженом газе, закрутить
латунную гайку К регулировки давления
до упора, вращая ее ПО ЧАСОВОЙ
СТРЕЛКЕ (рис. 34).
B) Регулирование минимальной
мощности
- отсоединить электроконтакт бобины
модулятора М (на рис. 32);
- включить горелку и убедиться, что
значение МИНИМАЛЬНОГО давления
соответствует значению, указанному в
таблицax 3, 4, 5;
- удерживая в фиксированном
положении гайку К, посредством ключа
на 10мм, вращать винт W ПО ЧАСОВОЙ
СТРЕЛКЕ, для увеличения давления;
ПРОТИВ ЧАСОВОЙ СТРЕЛКИ, для
уменьшения значения давления (рис.
34);
- подсоединить электроконтакт бобины
модулятора в прежнее положение.
C) Окончательные операции
- повернуть триммер Pacc (pис. 33)
в промежуточное положение и,
после завершения работы режима
тестирования/«трубочист» (пap. 3.2.8.1),
проверить, что включение горелки
происходит плавно и бесшумно: в
противном случае, повысить или
понизить мощность включения, действуя
на триммер Pacc (для повышения,
вращать по часовой стрелке; для
уменьшения, вращать против часовой
стрелки);
- вновь проверить значения
минимального и максимального
давления газового клапана;
- если необходимо, отрегулировать еще
раз;
- установить пластиковый колпачок С на
прежнюю позицию;
- закрыть ниппель контроля давления
газа;
- убедиться в том, что нет утечки
газа.

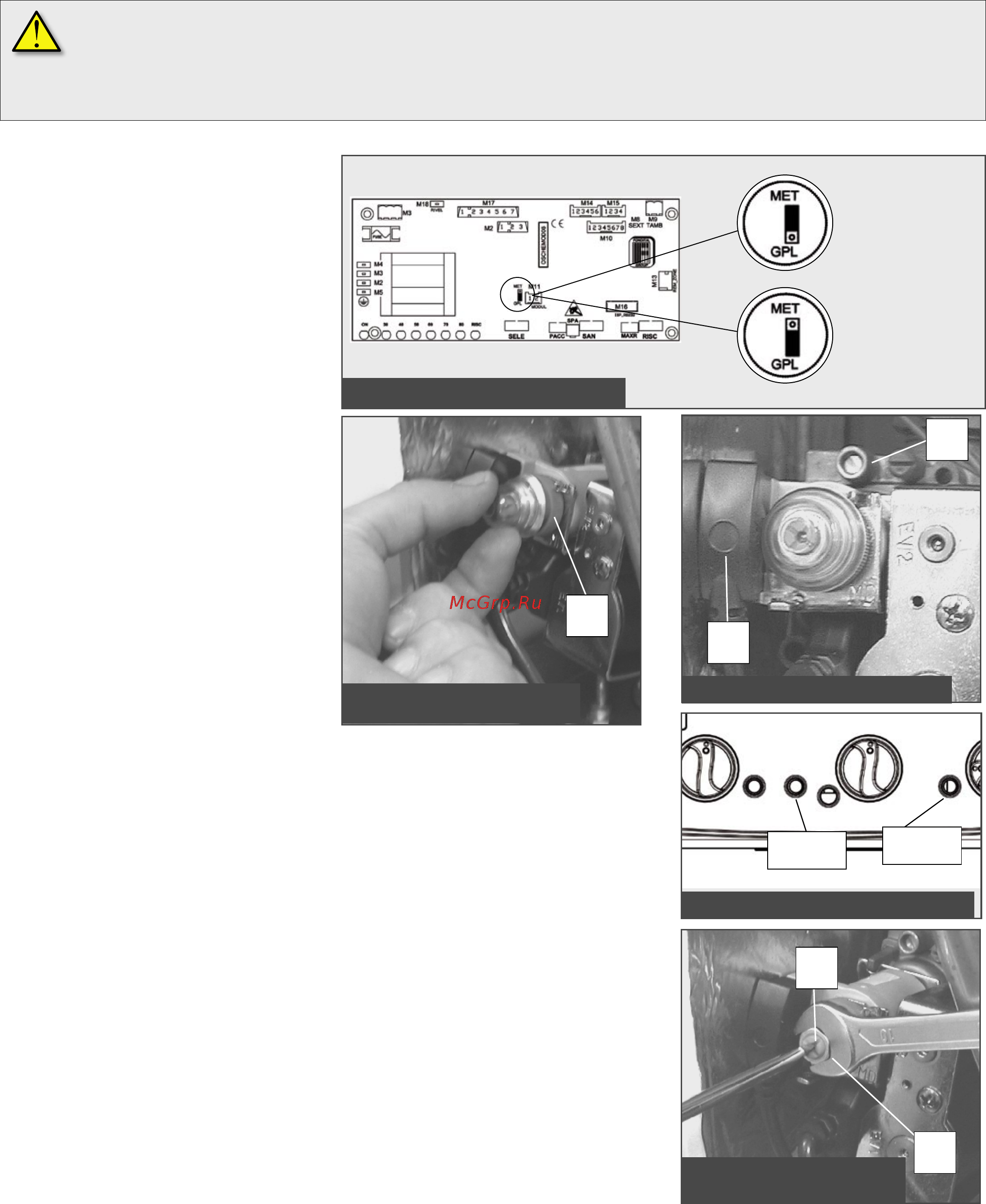

3.6. Переналадка котла на другие типы газа и регулировка горелки
Котлы производятся отрегулированными на запрашиваемый клиентом во время заказа тип газа.
Возможные переналадки котла должны производиться только квалифицированным техническим
персоналом, владеющим соответствующими техническими приспособлениями, предоставляемыми
производителем и в состоянии произвести переналадку в сoответствии с требованиями, что обеспечит
бесперебойную работу котла.
pиc. 34 - Peгулиpoвкa
гaзoвoгo клaпaнa
W
K
pиc. 30 - Пepeмычкa выбopa гaзa
C
pиc. 31 - Бобинa модулятора
гaзoвoгo клaпaнa
Пoлoжeниe
пepeмычки
для пpир. гaзa
Пoлoжeниe
пepeмычки
для cжиж. гaзa
pиc. 33 - Peгулиpoвкa пaнeли упрaвлeния
pиc. 32 - Toчкa измеpения дaвлeния
V
M
