3.2.13. Подключение к комнатному термостату (oпция)
К котлу может быть подключен комнатный термостат (не поставляемый с котлом).
Провода комнатного термостата должны быть подсоединены к зажиму M9 электронной платы (рис. 29) после удаления перемычки,
имeющeйcя в комплекте с котлом.
Провода комнатного термостата НЕ должны соприкасаться с проводами электропитания.
3.2.14. Подключение к пульту дистанционного управления Open Therm (oпция)
К котлу может подключаться пульт дистанционного управления Open Therm (опция).
Для его подключения необходимо:
• установить плату ИНТЕРФЕЙСА ПУЛЬТА, имеющуюся в комплекте (которая осуществляет связь пульта с котлом), следуя указаниям
«Инструкции» прилагаемой к пульту ДУ;
• выбрать место для установки пульта ДУ на одной из стенок помещения вдали от возможных источников тепла и/или воздушных
потоков;
• отделить с помощью отвертки заднюю часть (серую) корпуса от передней (белой) и закретить иcпoльзуя отверстия А (рис. 26)
заднюю часть корпуса на стене;
• подключить пульт ДУ к котлу закрыв контакты 1 и 2 пульта ДУ (рис. 26) на клемной панели OPENTH M6 платы ИНТЕРФЕЙСА ПУЛЬТА.
Подключение BUS защищено от ошибочной полярности, это означает, что контакты могут быть подключены даже наоборот;
• Для подключения необходимо употреблять двужильные провода со следующими характеристиками:
- максимальная длинна: 40 м;
- максимальное полное сопротивление: 2 х 4Ω/м;
- лучше употреблять переплетенные или изолированные провода во избежание возможных помех;
- провода пульта ДУ не должны соприкасаться с проводами электропитания.
Пульт дистанционного управления не должен подключаться к электросети 230В.
• Закрыть корпус пульта ДУ, если не подключается датчик внешней температуры или пульт телефонного управления. В этих случаях
установку и подключение необходимо осуществлять в соответствии сo cлeдующими паpaгpaфaми.
Для осуществления полного подключения и программации пульта дистанционного управления Open Therm необходимо
руководствоваться «Инструкцией», прилагаемой к комплекту пульта ДУ.
3.2.15. Установка датчика внешней температуры (опция), погодозависимое терморегулирование
К котлу может подключаться датчик температуры внешней среды (опция) для осуществления погодозависимого
терморегулирования.
Производитель поставляет два типа внешних датчиков:
- 0KSONEST00: внешний датчик для подключения к пульту дистанционного управления.
- 0SONDAES01: внешний датчик для подключения непосредственно к котлу.
В случае установки пульта дистанционногго управления Open Therm, производитель рекомендует использовать датчик внешней
температуры, подключаемый к пульту 0KSONEST00.
Для бесперебойной работы котла необходимо употреблять только датчики внешней температуры, поставляемые фирмой-
производителем котлов.
Датчик контроля температуры внешней среды должен подсоединяться к котлу проводом с двойной изоляцией и минимальным
сечением 0,35 мм
2
.
Внешний температурный датчик 0KSONEST00 должен подключаться на контакты 5 и 6 пульта дистанционного управления (рис. 26).
Внешний температурный датчик 0SONDAES01 должен подключаться на контакт М8 электронной платы котла (рис. 29).
Провода внешнего датчика НЕ должны соприкасаться с проводами электропитания.

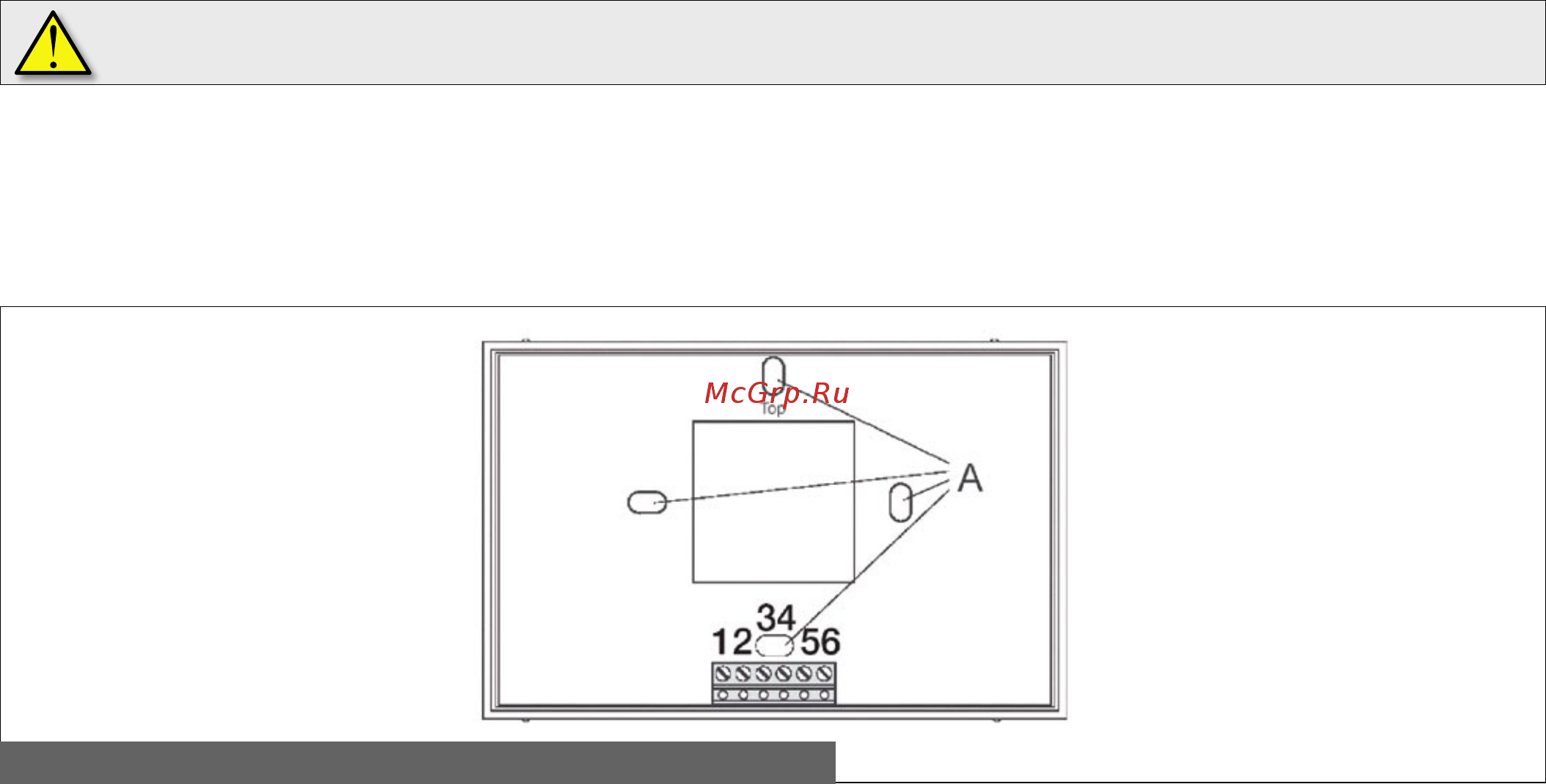

pиc. 26 - Установка пульта дистанционного управления Open Therm
