4
КРАТКОЕ ОПИСАНИЕ РАБОТЫ
Данные инструкции позволяют осуществить быстрое включение и регулировку котла, с целью незамедлительного употребления
оборудования.
Данные инструкции предполагают, что установка котла осуществлена специалистами сервисного технического
центра, которые провели также первое включение и регулировку котла для обеспечения его бесперебойной и
безопасной работы.
Если на котле установлены дотолнительные устройства (опция), данные инструкции не являются достаточными
для обеспечения их правильной работы.
В таких случаях необходимо обращаться не только к инструкции котла, но также к инструкции установленных
дополнительных устройств и приспособлений (опция).
Для получения полной информации о порядке работы котла, его безопасного и правильного использования необходимо
внимательно ознакомиться с прилагаемой к нему инструкциeй.
1. Открыть кран на линии подачи газа.
2. Установить в позицию ON включатель на линии подачи электроэнергии: загорится световой индикатор на панели управления (1
рис. 1).
3. Если нету необходимости включать режим отопления, нужно установить регулятор режимов работы котла (9 рис. 1) на позицию
«ЛЕТО»: котел будет работать только на производство ГВС.
4. При желании включить отопление, необходимо установить регулятор режимов работы котла (9 рис. 1) в позицию «ЗИМА»: котел
будет производить ГВС и работать в режиме отопления.
5. Для регулирования температуры воды, производимой контуром ГВС, сначала необходимо установить температурный регулятор
(10 рис.1) в среднюю позицию (приблизительно 45°C). Регулируя впоследствии соответственно с собственными потребностями.
6. Для регулирования температуры воды, производимой контуром отопления, сначала необходимо установить температурный
регулятор (11 рис.1) в позицию “3 чaca” (приблизительно 70°C). Регулируя впоследствии соответственно с собственными
потребностями.
7. Установить значение желаемой комнатной температуры на комнатном термостате (если таковой имеется).
После этих приготовлений - котел готов к работе.
Если котел блокируется, его можно сблокировать, установив регулятор режимов работы котла (9 рис.1) в позицию paзблокировки и,
после истечения нескольких секунд, вернуть его в позицию избранного режима.

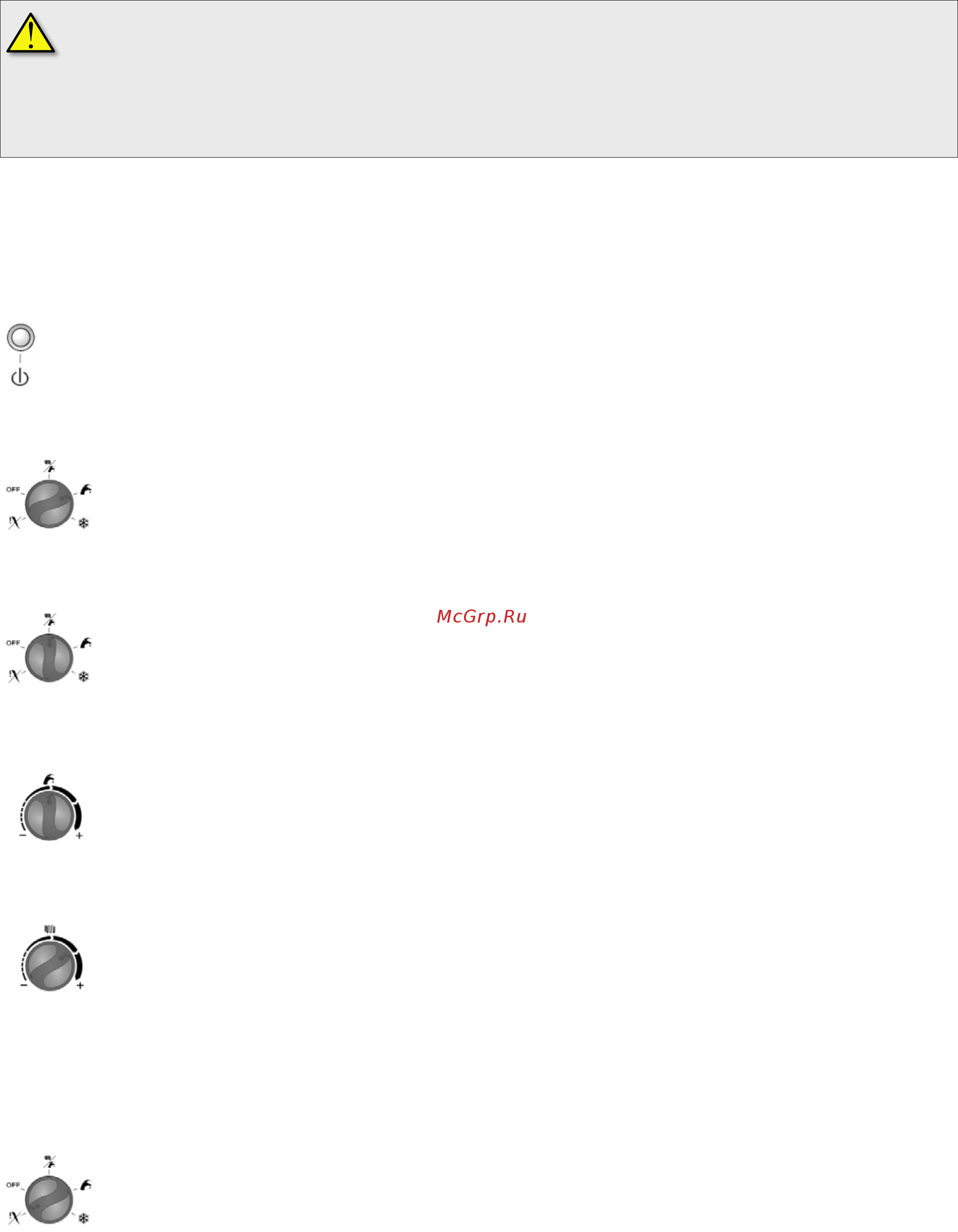

Регулятор котла, установлен
на режим работы «ЛЕТО»
Регулятор котла, установлен
на режим работы «ЗИМА»
Регулятор
температуры ГВС
Регулятор температуры
контура отопления
Световой индикатор
присутствия напряжения
Регулятор котла, установлен
в позицию paзблокировки
