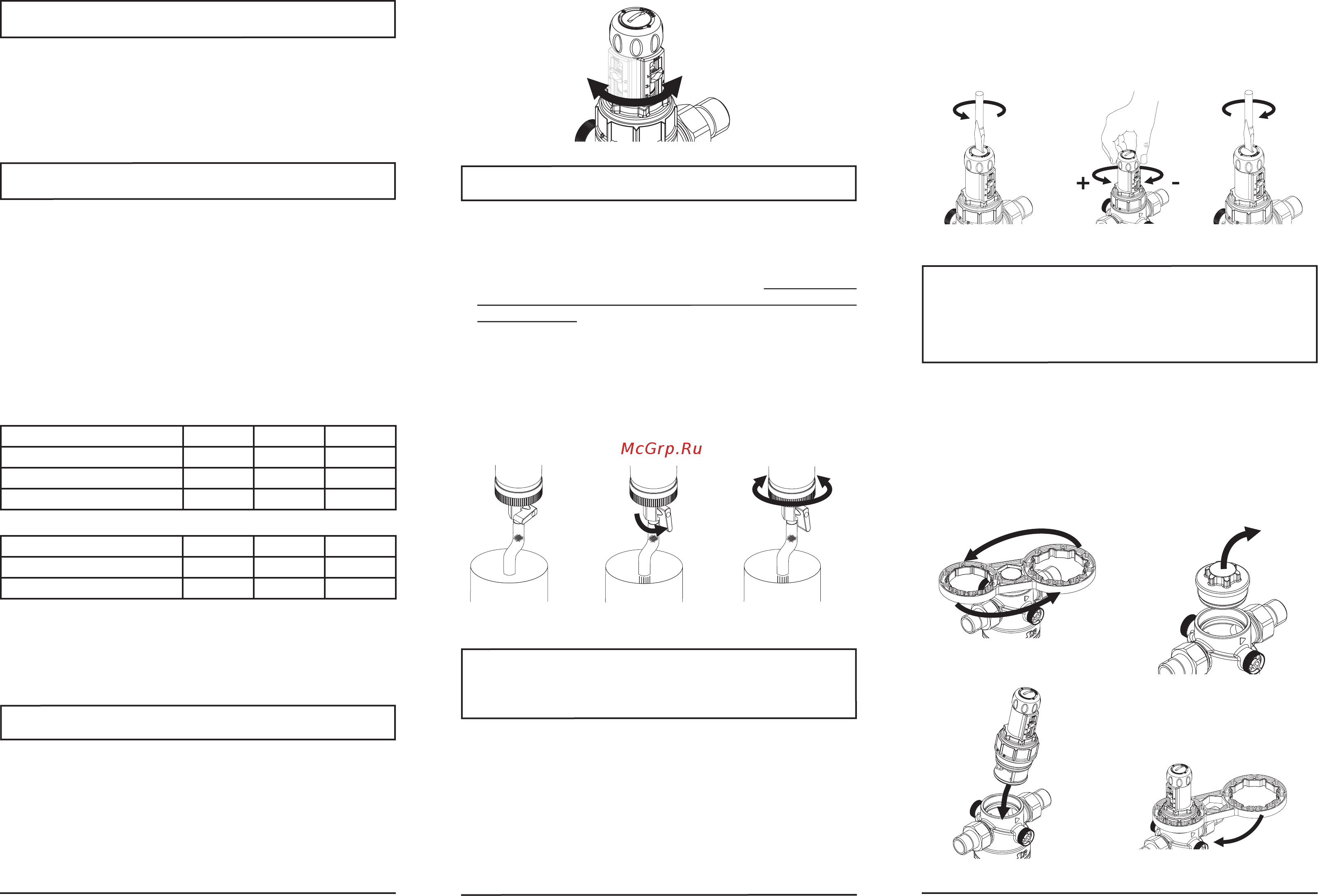

1010 - Printed in Germany 9.5315.00
Размер DN 15 DN 20 DN 25
Присоединительный размер R ½" R ¾" R 1"
Dp 1,1 Бара
1,3 м³/ч 2,3 м³/ч 2,3 м³/ч
Размер DN 15 DN 20 DN 25
Присоединительный размер R ½" R ¾" R 1"
Dp 0,2 Бара
2,0 м³/ч 2,3 м³/ч 3,0 м³/ч
Dp 0,5 Бар
3,4 м³/ч 4,4 м³/ч 5,2 м³/ч
ОБЛАСТЬ ПРИМЕНЕНИЯ
Фильтры с функцией обратной промывки Ratio DFR/
DFR HOT согласно стандартам DIN EN 13443, часть
1 (для фильтров с редуктором давления DRF также
согласно стандарту DIN EN1567) используются в качестве
оборудования для водопроводных систем. Для горячей
воды до 80ºС используется версия HOT.
Фильтр с функцией обратной промывки, фильтрующий
элемент - сетка из не поддающейся коррозии нержавеющей
стали. Размер ячеек 90 - 125 µm.
Тип Ratio DFR дополнительно включает в себя:
Редуктор давления (фабричная установка на 4 бара)
с возможностью индивидуальной переустановки
необходимого давления в диапазоне от 1 до 6 бар, а также
манометр для измерения давления на выходе от 0 до 10 бар.
Рабочее давление: мин. 2 бара, макс. 16 бар
Рабочая среда: водопроводная вода, DIN 1988
Рабочая температура: макс. +30ºС (для HOT до +80ºС)
Пропускная способность РАЦИО FR / FR HOT:
Пропускная способность РАЦИО DFR / DFR HOT:
Все используемые материалы соответствуют принятым
техническим правилам и нормам.
Все части из пластика и эластомеров, соприкасающиеся
с водой, соответствуют рекомендациям Министерства
Здравоохранения Германии.
При монтаже необходимо следить за направлением
потока воды. указанным на корпусе стрелкой! Фильтр
должен быть установлен строго вертикально по основной
оси.
Для удобства считывания шкалы, отображающей установки
на редукторе давления, поверните указатель до достижения
наилучшего обзора. Указатель поворачивается на 360º.
ИСПОЛНЕНИЕ
Редуктор Ratio DFR (фабричная установка на 4 бара)
может быть переустановлен в диапазоне от 1 до 6 бар
следующим образом:
Убедитесь, что давление на входе как минимум на 1
бар больше, чем желаемое давление на выходе.
Немного ослабьте верхнюю гайку (рис. 4).
Для понижения давления необходимо крутить колпачок
в сторону минуса.
Откройте и снова закройте ближайший кран подачи
воды.
УСТАНОВКА ДАВЛЕНИЯ
НА ВЫХОДЕ
ОБСЛУЖИВАНИЕ
Согласно нормам DIN 1988 необходимо минимум
каждые 2 месяца проводить обратную промывку
фильтра.
Воду, которая вымывается при обратной промывке,
можно слить в подходящую емкость. Весь объём
вытекающей жидкости должен собираться канализацией
или ёмкостью.
Поверните шаровый кран на 90º вниз (рис. 2) и приведите
в вертикальное положение («Открыто»)
Для промывки фильтра проверните нижнюю рифленую
часть корпуса несколько раз влево и вправо (рис. 3)
Снова поверните шаровый кран на 90º влево, переведите
в горизонтальное положение («Закрыто»)
Снабжение чистой не прекращается во время обратной
промывки фильтра
МОНТАЖ
рис
1
рис
2
рис
3
Для повышения давления поворачивайте колпачок в
сторону плюса (рис 5) при этом обязательно следите
за показателем манометра.
При достижении желаемого давления на выходе снова
крепко заверните верхнюю гайку (рис 6).
ПОСЛЕДУЮЩАЯ
УСТАНОВКА РЕДУКТОРА
ДАВЛЕНИЯ
Ratio FR легко превращается в Ratio DFR (с редуктором
давления):
Перекройте трубопровод до и после фильтра
Откройте заглушку с помощью ключа
Выньте заглушку из фильтра
Вставьте картридж редуктора давления
Крепко заверните картридж
Откройте запоры до и после фильтра
рис
4
рис
5
рис
6
рис
7
рис
8
рис
9
рис
10
