6 Управление
18 Руководство по установке и техническому обслуживанию atmoTEC pro, atmoTEC plus 0020195914_01
▶ Подключите изделие с помощью ста-
ционарного подключения и разъеди-
нительного устройства с раствором
контактов не менее 3 мм (например,
предохранителей или силовых выклю-
чателей).
▶ В качестве сетевого кабеля, проходя-
щего через кабельный ввод в изделие,
используйте гибкий провод.
▶ Соблюдайте все действующие предпи-
сания.
1. Откройте блок электроники. (→ страница 17)
2. Выньте штекер из гнезда для подключения к элек-
тросети на электронной плате.
3. Отвинтите штекер установленного на заводе-изгото-
вителе кабеля подключения к сети.
4. Используйте вместо подключенного на заводе-изго-
товителе, подходящий, соответствующий стандарту,
трехжильный кабель подключения к электрической
сети.
5. Выполните электромонтаж. (→ страница 17)
6. Подключите блок электроники. (→ страница 17)
5.5.4 Подключение регулятора к блоку
электроники
1. При необходимости смонтируйте регулятор.
2. Откройте блок электроники. (→ страница 17)
–
+

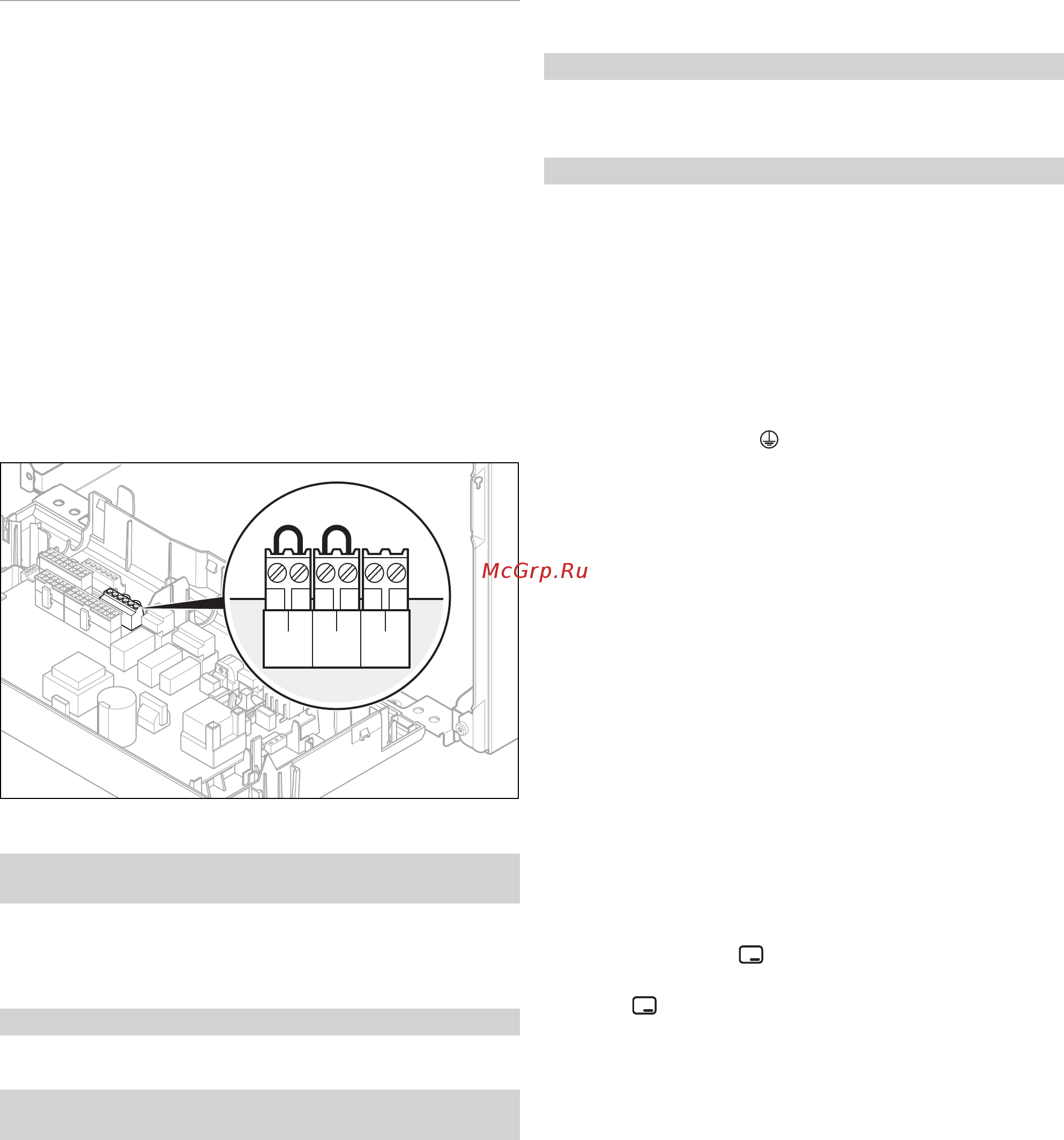

24V=
RT BUS
Burner
off
3. Выполните электромонтаж. (→ страница 17)
Условия: Подключение погодозависимого регулятора или комнатного
регулятора температуры через шину данных eBUS
▶ Подключите регулятор к разъему eBUS.
▶ Перемкните разъем „24 V = RT”, если такой пере-
мычки еще нет.
Условия: Подключение низковольтного регулятора (24 В)
▶ Подключите регулятор к разъему „24 V = RT”.
Условия: Подключение ограничительного термостата к напольному
отоплению
▶ Подключите ограничительный термостат к разъёму
„Burner off‟.
4. Подключите блок электроники. (→ страница 17)
5. Переключите многоконтурный регулятор D.18 Ре-
жим работы насоса с 0 (повторно-кратковременное
включение насоса) на 2 (продолжающий работать
насос).
5.6 Подключение дополнительных
компонентов
С помощью многофункционального модуля можно осу-
ществлять управление двумя другими компонентами.
5.6.1 Установка многофункционального модуля
(2 из 7)
1. Установите многофункциональный модуль по при-
лагаемому руководству в блоке электроники.
Условия: Компонент подключен к реле 1
▶ Выберите параметр D.27 Реле 1 принадлеж. в Меню
диагностики, чтобы присвоить реле 1 функцию.
Условия: Компонент подключен к реле 2
▶ Выберите параметр D.28 Реле 2 принадлеж. в Меню
диагностики, чтобы присвоить реле 2 функцию.
5.6.2 Установка циркуляционного насоса ГВС
1. Выполните электрический монтаж циркуляцион-
ного насоса аналогичным образом, как описано в
гл. „Подключение регулятора к блоку электроники”
(→ страница 18).
2. Соедините провод внешнего кнопочного выключа-
теля с клеммами 1 (0) и 6 (FB) торцевого разъема
X41, поставляемого вместе с регулятором.
3. Вставьте торцевой разъем в гнездо X41 печатной
платы в изделии.
6 Управление
6.1 Концепция управления
Концепция управления, управление изделием, а также
возможности считывания и настройки уровня пользова-
теля описаны в руководстве по эксплуатации.
Обзор возможностей считывания и настройки уровня
специалиста вы найдете в таблице „Уровень специали-
ста – Обзор” в приложении.
Уровень специалиста – Обзор (→ страница 31)
6.2 Вызов уровня специалиста
1. Перейдите к Меню → Уровень спец-та и подтвер-
дите с помощью .
2. Настройте значение 17 (код) и подтвердите с помо-
щью .
