7 Ввод в эксплуатацию
20 Руководство по установке и техническому обслуживанию atmoTEC pro, atmoTEC plus 0020195914_01
▶ Не используйте антифриз и средства
для защиты от коррозии.
7.5 Защита от недостаточного давления воды
Для надлежащей эксплуатации системы отопления по-
казания столбцовой диаграммы на дисплее должны на-
ходится примерно посередине (между предельными зна-
чениями, обозначенными пунктиром). Это соответствует
давлению наполнения между 0,1 МПа и 0,2 МПа (от 1,0
бар до 2,0 бар).
Если система отопления располагается на нескольких
этажах, могут потребоваться более высокие значения
давления наполнения, позволяющие избежать попада-
ния воздуха в систему отопления.
При выходе за нижний предел 0,08 МПа (0,8 бар) давле-
ния наполнения изделие сигнализирует о недостаточном
давлении, отображая на дисплее мигающими символами
значение давления. Если давление наполнения выходит
за нижний предел 0,05 МПа (0,5 бар), изделие выключа-
ется. На дисплее отображается F.22.
▶ Для повторного ввода в эксплуатацию долейте грею-
щую воду.
◁ До достижения давления 0,11 МПа (1,1 бар) или
выше на дисплее мигающими символами отобра-
жается значение давления.
7.6 Наполнение системы отопления
1. Демонтируйте переднюю облицовку. (→ страница 13)
2. Перед наполнением системы отопления промойте
ее.
3. Поверните блок электроники вниз.

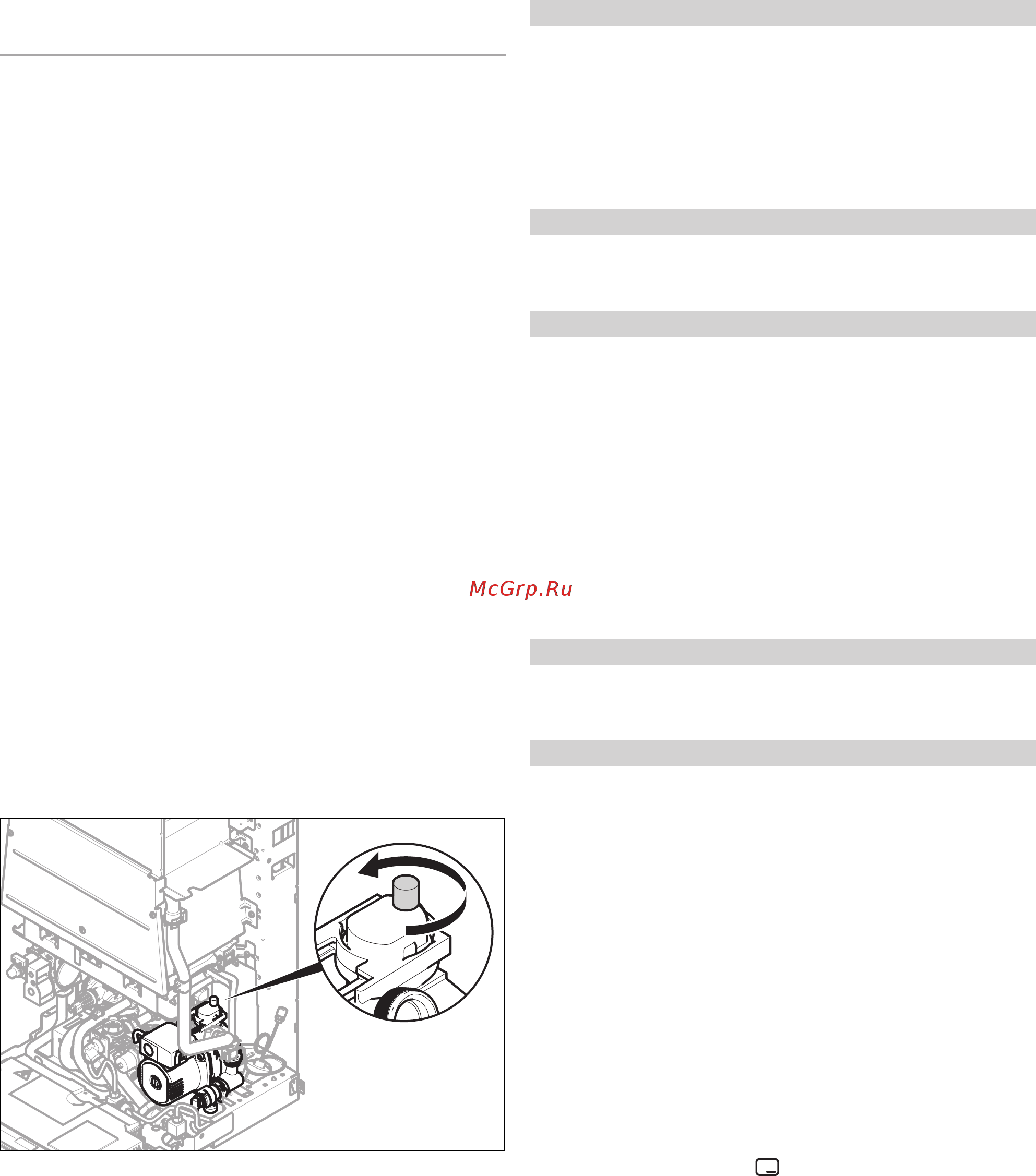

4. Снимите колпачок быстродействующего воздухоот-
водчика.
– Обороты: 1 … 2
5. Поднимите блок электроники вверх и защелкните
его.
6. Выберите тестовую программу P.06.
◁ Приоритетный переключающий клапан переме-
щается в среднее положение, насосы не рабо-
тают и изделие не переходит к работе в режиме
отопления.
Действительность: изделие только с режимом отопления
▶ Соедините кран заполнения и опорожнения си-
стемы отопления согласно стандарту с линией по-
дачи греющей воды.
▶ Откройте линию горячего водоснабжения.
7. Откройте все термостатические вентили радиаторов
отопления и, если нужно, сервисные краны.
Действительность: изделие только с режимом отопления
▶ Откройте кран заполнения и опорожнения так,
чтобы греющая вода пошла в систему отопления.
Действительность: изделие с режимами отопления и ГВС
▶ Медленно открывайте кран заполнения на нижней
стороне прибора, чтобы вода начала поступать в
систему отопления.
8. Удаляйте из системы воздух на самом нижнем ра-
диаторе, до тех пор, пока из вентиля для выпуска
воздуха не пойдет вода без пузырьков.
9. Удаляйте воздух из остальных радиаторов отопле-
ния до тех пор, пока система отопления не напол-
нится греющей водой полностью.
10. Заливайте греющую воду до тех пор, пока не будет
достигнуто требуемое давление наполнения.
Действительность: изделие только с режимом отопления
▶ Перекройте кран заполнения и опорожнения и ли-
нию подачи греющей воды.
Действительность: изделие с режимами отопления и ГВС
▶ Перекройте кран заполнения на нижней стороне
прибора.
11. Проверьте все подключения и всю систему отопле-
ния на присутствие негерметичностей.
7.7 Удаление воздуха из системы отопления
1. Выберите тестовую программу P.00.
◁ Изделие не работает, внутренний насос рабо-
тает повторно-кратковременно и по выбору уда-
ляет воздух из отопительного контура или кон-
тура горячей воды/загрузки накопителя.
◁ На дисплее отображается давление наполнения
системы отопления.
2. Если вы хотите поменять контур, из которого удаля-
ете воздух, нажмите .
3. Следите за тем, чтобы давление наполнения си-
стемы отопления не упало ниже минимального дав-
ления наполнения.
– ≥ 0,08 МПа ( ≥ 0,80 бар)
4. Убедитесь, что давление наполнения системы отоп-
ления как минимум на 0,02 МПа (0,2 бар) превышает
противодавление расширительного бака (ADG)
(P
система
≥ P
ADG
+ 0,02 МПа (0,2 бар)).
Давление наполнения системы отопления слишком
низкое
▶ Наполните систему отопления. (→ страница 20)
5. Если после завершения тестовой программы P.00 в
системе отопления находится еще слишком много
воздуха, запустите тестовую программу снова.
