7 Ввод в эксплуатацию
22 Руководство по установке и техническому обслуживанию atmoTEC pro, atmoTEC plus 0020195914_01
9. Выведите прибор из эксплуатации на короткое
время.
10. Перекройте газовый запорный кран.
11. Снимите манометр.
12. Затяните винт ниппеля для проведения измерений.
13. Откройте газовый запорный кран.
14. Проверьте измерительный штуцер на газовую гер-
метичность.

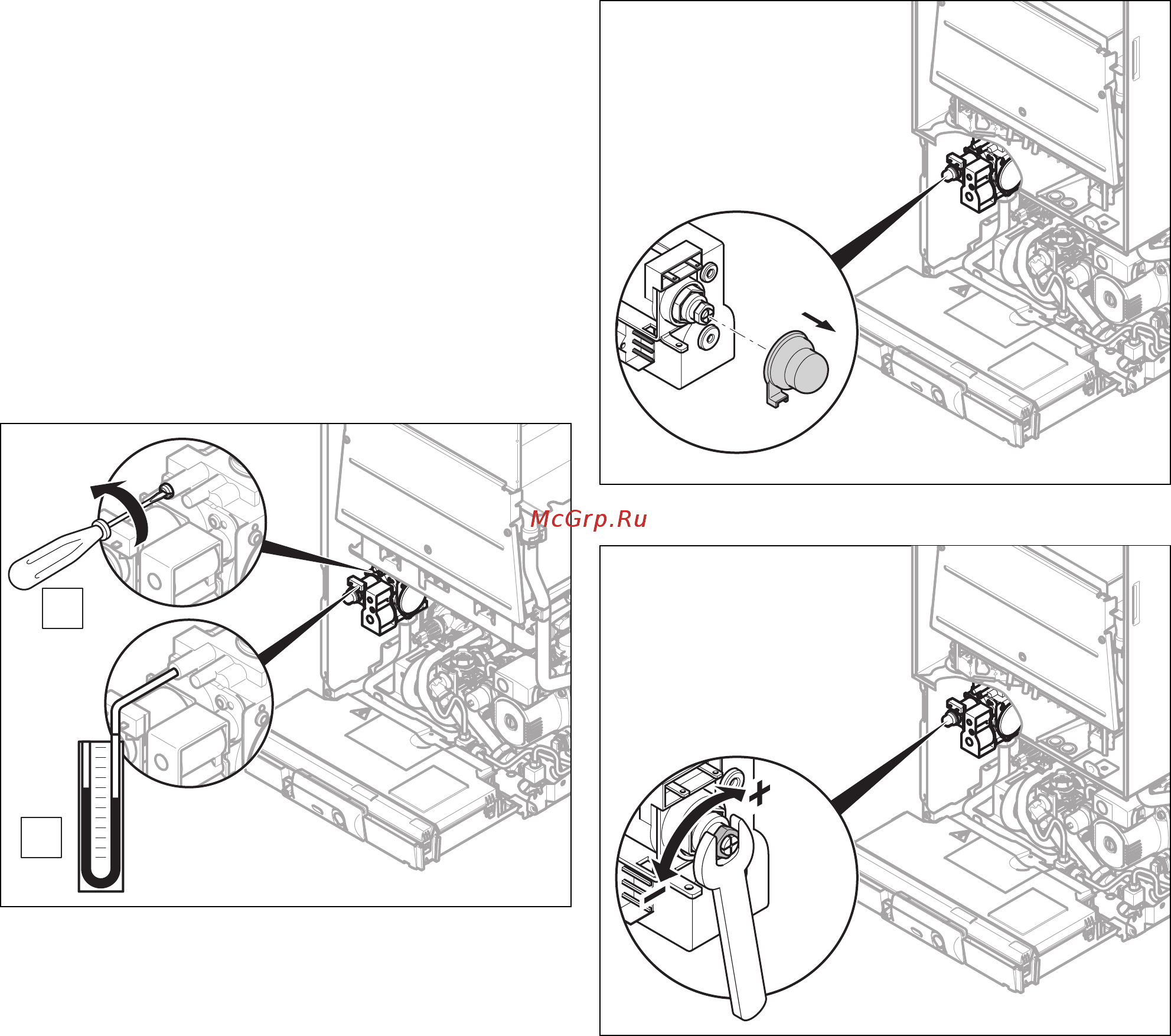

7.9.3 Проверка максимальной тепловой
нагрузки
1. Выведите прибор из эксплуатации на короткое
время.
2. Поверните блок электроники вниз.
A
B
3. Отпустите уплотнительный винт.
4. Подключите манометр к ниппелю для проведения
измерений.
– Материалы для работы: U-образный манометр
– Материалы для работы: Цифровой манометр
5. Поднимите блок электроники вверх и защелкните
его.
6. Введите изделие в эксплуатацию.
7. Запустите тестовую программу P.01.
Тестовые программы (→ страница 40)
8. Проверьте значение на манометре.
Технические характеристики – значения настройки
газовой системы при тепловой нагрузке (давление
на сопле) (→ страница 46)
Значение вне допустимого диапазона
▶ Проверьте, правильно ли установлено соответ-
ствующее сопло горелки.
Технические характеристики – сопла горелки
(→ страница 46)
▶ Выполните следующие действия.
9. Снимите крышку вентиля.
10. Настройте максимальную тепловую нагрузку с по-
мощью гаечного ключа.
7.9.4 Проверка минимальной тепловой нагрузки
1. Выведите прибор из эксплуатации на короткое
время.
2. Поверните блок электроники вниз.
