Монтаж
DOR F – 6 720 802 374 (2012/07)
19
Типы 25 Max/27, 32
B Поднимите вертикальную решётку вверх из опоры и
выньте её из котла через загрузочную заслонку или
через зольную дверцу.
B Уложите средние кирпичи на опоры в топочной
камере.
B Установите верхние шамотные кирпичи.
B Установите вертикальную решётку в опору.

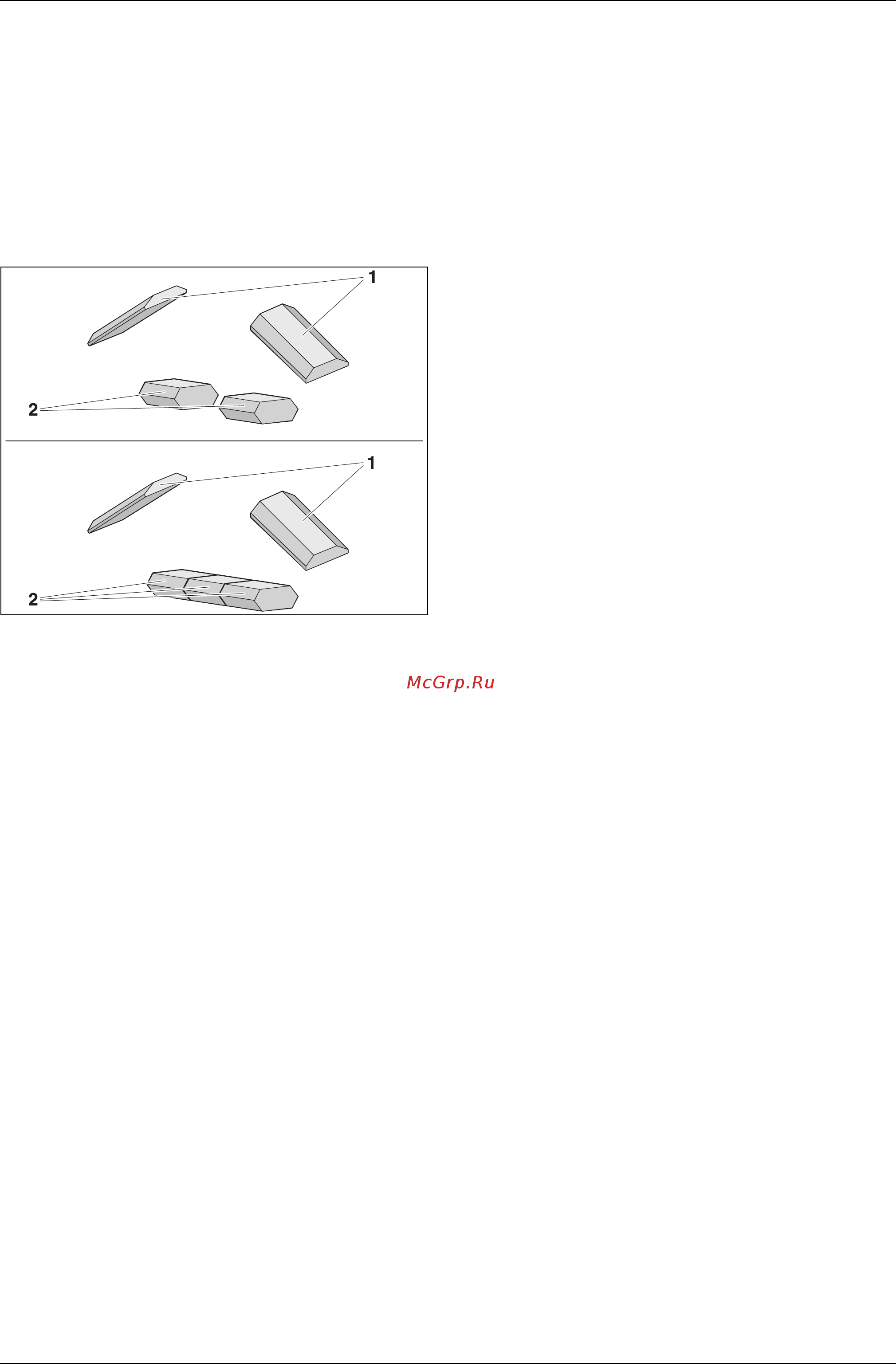

Рис. 15 Укладка шамотных кирпичей для типов 32
(верхний рисунок), 25 Max/27 (нижний
рисунок)
1 Верхние шамотные кирпичи
2 Средние шамотные кирпичи
