Монтаж
DOR F – 6 720 802 374 (2012/07)
21
Тип 45 и 45D
B Поднимите вертикальную решётку вверх из опоры и
выньте её из котла через загрузочную заслонку или
через зольную дверцу.
B Уложите шамотные кирпичи как показано на
рисунке.
B Установите вертикальную решётку в опору.

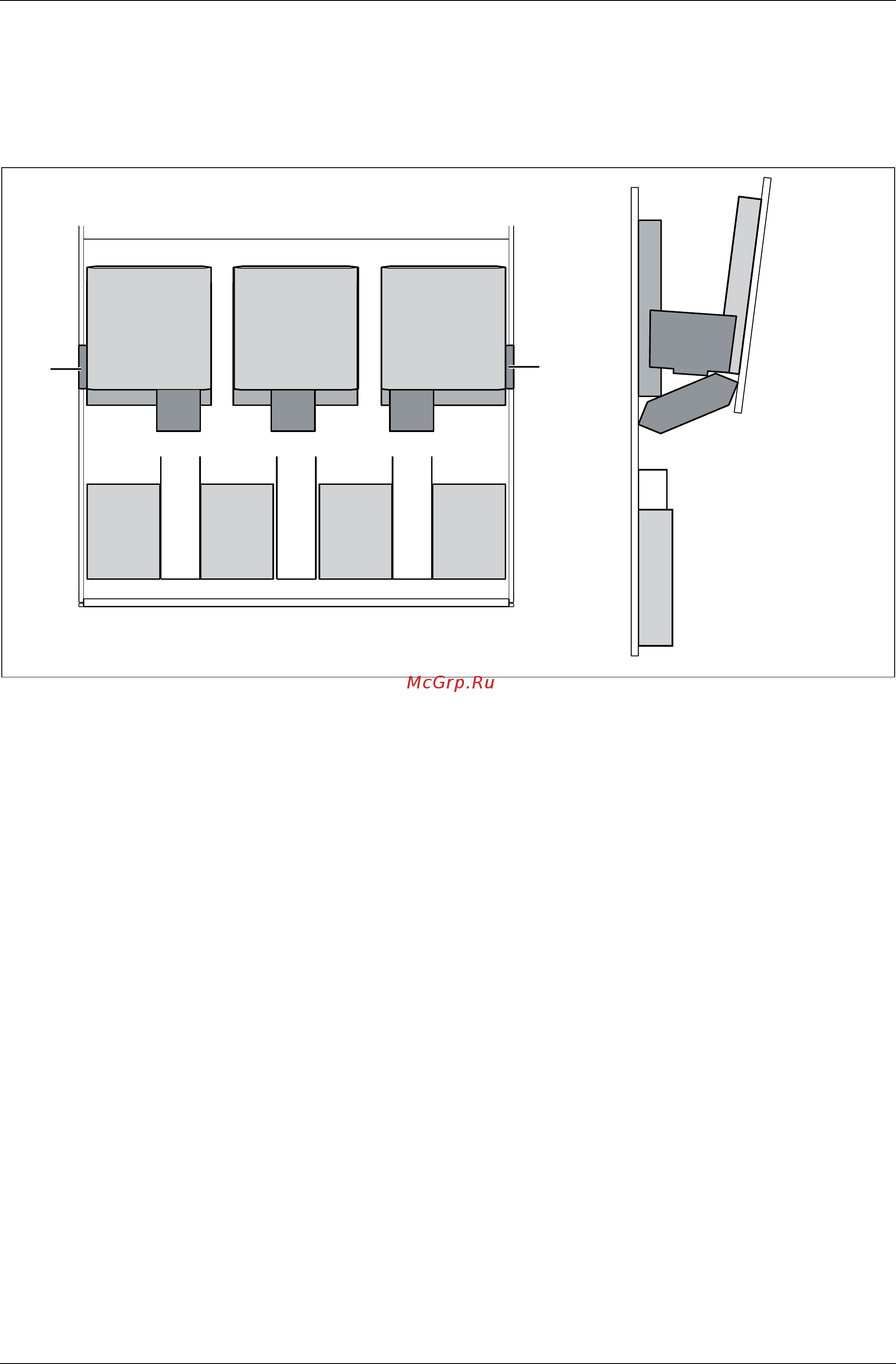

Рис. 17 Укладка шамотных кирпичей для типов 45 и 45D
1 Верхние шамотные кирпичи
2 Шамотные кирпичи
3 Задние шамотные кирпичи
4 Средние шамотные кирпичи
5 Нижние шамотные кирпичи
6 Канал вторичного воздуха
111
1
4
4
3
3
4
3
4
3
2
5555
5
2
2
666
6
6 720 648 407-12.1T
