Ввод в эксплуатацию
DOR F – 6 720 802 374 (2012/07)
24
B Проверьте термическую защиту (Æ глава 6.4,
стр. 30).
B Отрегулируйте повышение температуры обратной
линии до 65 °C.
B Прочитайте информацию о розжиге и
обслуживании котла в инструкции по
эксплуатации.
4.3 Регулировка заслонки дымовых
газов
Заслонку дымовых газов нужно отрегулировать в
зависимости от системы отвода дымовых газов и
применяемого топлива. В открытом положении (рычаг
вдоль дымохода) достигается более высокая
температура дымовых газов, но ухудшается КПД.
B
Объясните и покажите регулировку потребителю.

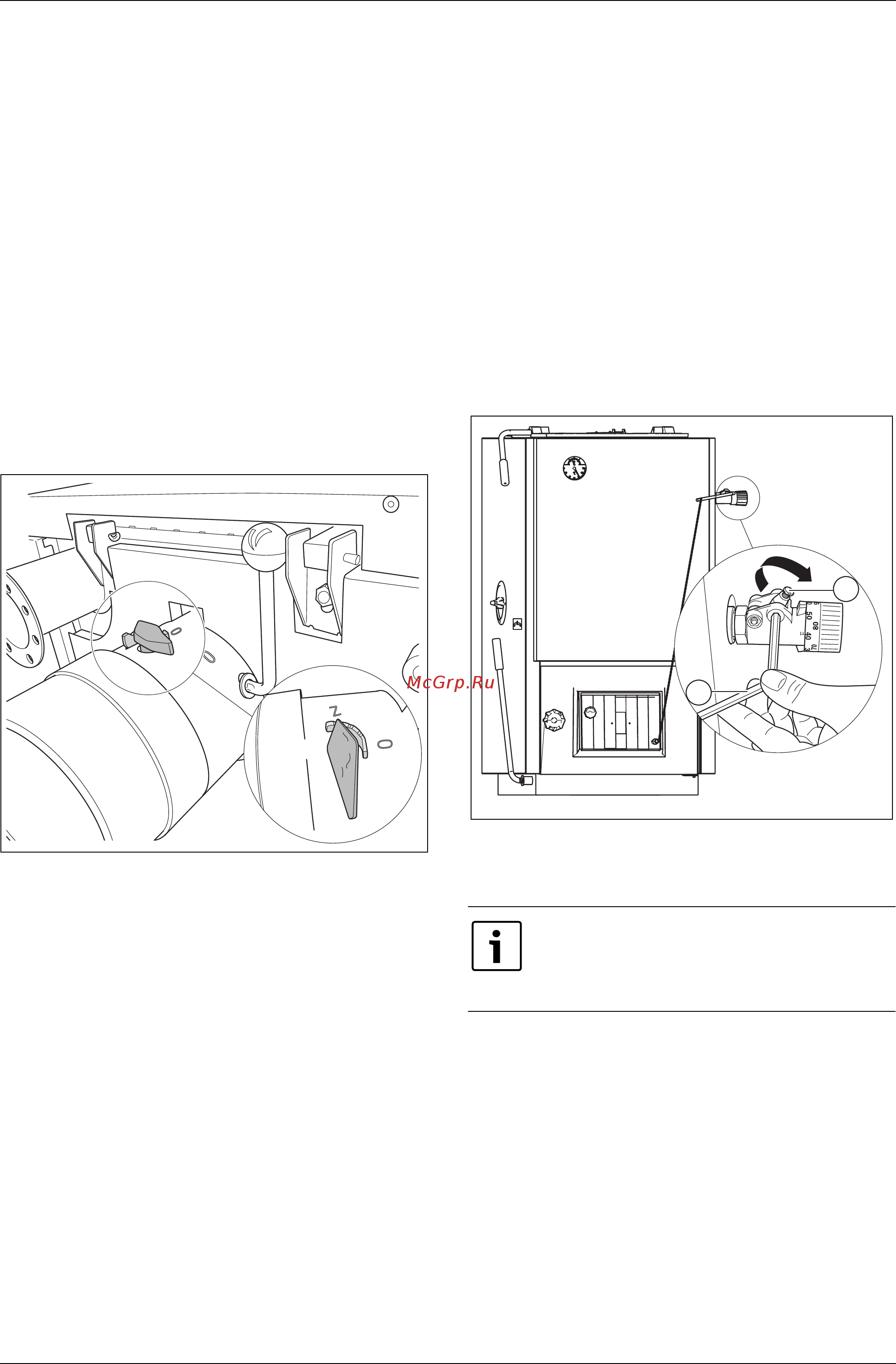

Рис. 19 Регулировка заслонки дымовых газов
Z = ЗАКРЫТА
0 = ОТКРЫТА
4.4 Указания по взрывозащитному
клапану (только для типов
25 Max/27 и 32)
Эти типы котлов оснащены предохранительным
клапаном в целях защиты от возможного взрыва
горячих газов в загрузочной камере при погасании
пламени. Клапан установлен в опорах в середине
загрузочной камеры. Он соединён цепью с
загрузочной заслонкой и открывается вместе с ней.
Загрузочная заслонка требуется при сжигании кокса
или брикетов бурого угля.
Взрывозащитный клапан можно удалить для чистки
котла. Он также не нужен при топке дровами и бурым
углём. Удалив взрывозащитный клапан, увеличивается
объём загрузочной камеры.
B
Выньте скобу на конце цепи из отверстия штифта.
B Выньте взрывозащитный клапан.
4.5 Настройка регулятора горения
B Установите на регуляторе горения 85 °С.
B Растопите котёл (Æ глава 4.5, стр. 24).
B
Отрегулируйте натяжение цепи положением рычага
(или укоротите цепь) так, чтобы воздушная заслонка
при температуре котловой воды 85 °C была закрыта
до минимального расстояния (5 мм), и цепь
оставалась немного свободной.
B У котла типа 32D: отрегулируйте положение
подъёмной тяги так, чтобы при температуре
котловой воды 85 °C она прилегала к котлу.
Рис. 20 Регулировка натяжения цепи
1 Конус
2 Рычаг
При полностью закрытой воздушной
заслонке не происходит полного сгорания.
На поверхностях нагрева образуется
смола, что затрудняет чистку котла.
6 720 648 407-04.1T
1
2
