Расположение проектора14
Выбор размера проецируемого
изображения
Размер проецируемого изображения зависит от расстояния между объективом
проектора иэкраном, настройки масштабирования и видеоформата.
Размеры проецируемого изображения
Для расчета нужного положения центра объектива см. "Габаритные размеры" на
стр. 58.
MS527/MS517H/MS524A/MX528/MX525A
Для формата экрана 4:3 и проецируемого изображения 4:3
Например, при 120-дюймовом экране рекомендуемое расстояние проецирования
составляет 5011 мм, а вертикальное смещение составляет 183 мм.
Если полученное расстояние проецирования составляет 6,2 м (6200 мм), наиболее
близким значением в столбце "Расстояние до экрана в мм" является 6264 мм. В той
же строке указано, что требуется экран с диагональю 150 дюймов
(около 3,8 м).
Все измерения являются приблизительными и могут отличаться от фактических размеров.
В случае стационарной установки проектора BenQ рекомендует до окончательной установки
проектора физически измерить размер проецируемого изображения и расстояние проектора
после установки проектора на место, чтобы внести поправку на оптические характеристики
проектора. Это позволит определить точное расположение проектора, являющееся
оптимальным для выбранного места установки
.
Размер экрана Расстояние до экрана в мм
Вертикальное
смещение
вмм
Диагональ
Ш
(мм)
В
(мм)
Мин. длина
Среднее
значение
Макс. длина
Дюймы мм
(макс.
увеличение)
(мин.
уменьшение)
30 762 610 457 1195 1253 1311 46
40 1016 813 610 1593 1670 1748 61
50 1270 1016 762 1991 2088 2184 76
60 1524 1219 914 2390 2505 2621 91
80 2032 1626 1219 3186 3341 3495 122
100 2540 2032 1524 3983 4176 4369 152
120 3048 2438 1829 4779 5011 5243 183
150 3810 3048 2286 5974 6264 6553 229
200 5080 4064 3048 7965 8352 8738 305
250 6350 5080 3810 9957 10439 10922 381
300 7620 6096 4572 11948 12527 13106 457
Ш
В

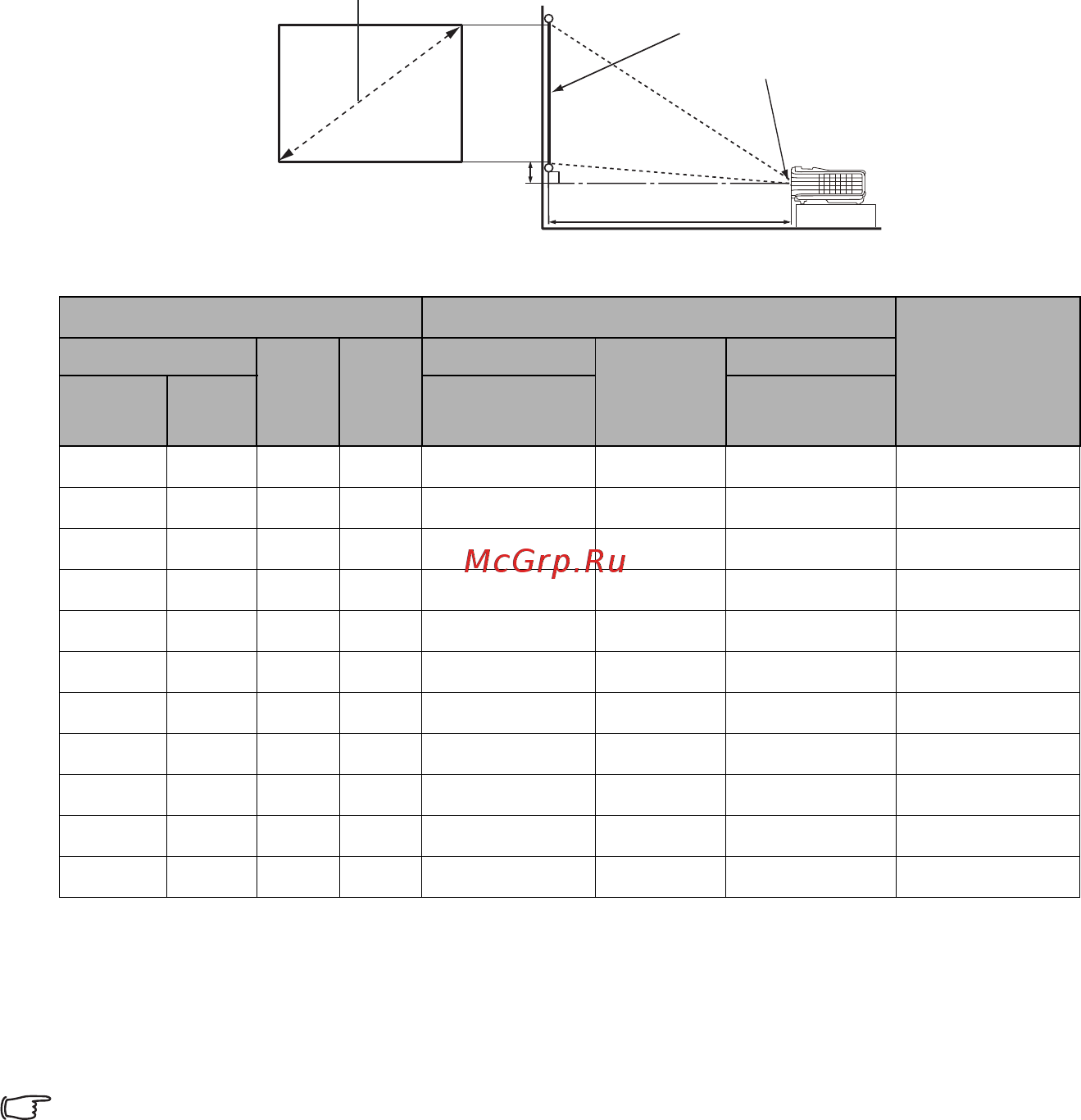

Расстояние проецирования
Центр объектива
Экран
Вертикальное
смещение
Диагональ экрана 4:3
