Подключение16
Подключение
При подключении источника сигнала к проектору обеспечьте выполнение
следующих условий:
1. Перед выполнением любых подключений обязательно выключите все
оборудование.
2. Для каждого источника сигнала используйте соответствующий кабель.
3. Кабели должны быть плотно вставлены в разъемы.
• Из представленных на рисунках кабелей некоторые могут не входить в комплект поставки
проектора (см. раздел "Комплект поставки" на стр. 8). Они доступны для приобретения
в магазинах электронных товаров.
• Иллюстрации подключения приводятся исключительно в качестве примера. Задние
разъемы на проекторе могут различаться, в зависимости от модели.
• В большинстве портативных компьютеров не
предусмотрено автоматическое включение
внешних видеопортов при подключении проектора. Обычно включение/выключение
внешнего дисплея осуществляется с помощью комбинации кнопок FN + F3 или CRT/LCD.
Найдите на портативном компьютере функциональную клавишу CRT/LCD или клавишу
ссимволом монитора. Нажмите одновременно клавишу FN и соответствующую
функциональную клавишу. Сведения о комбинациях клавиш см. в инструкции
к портативному компьютеру.

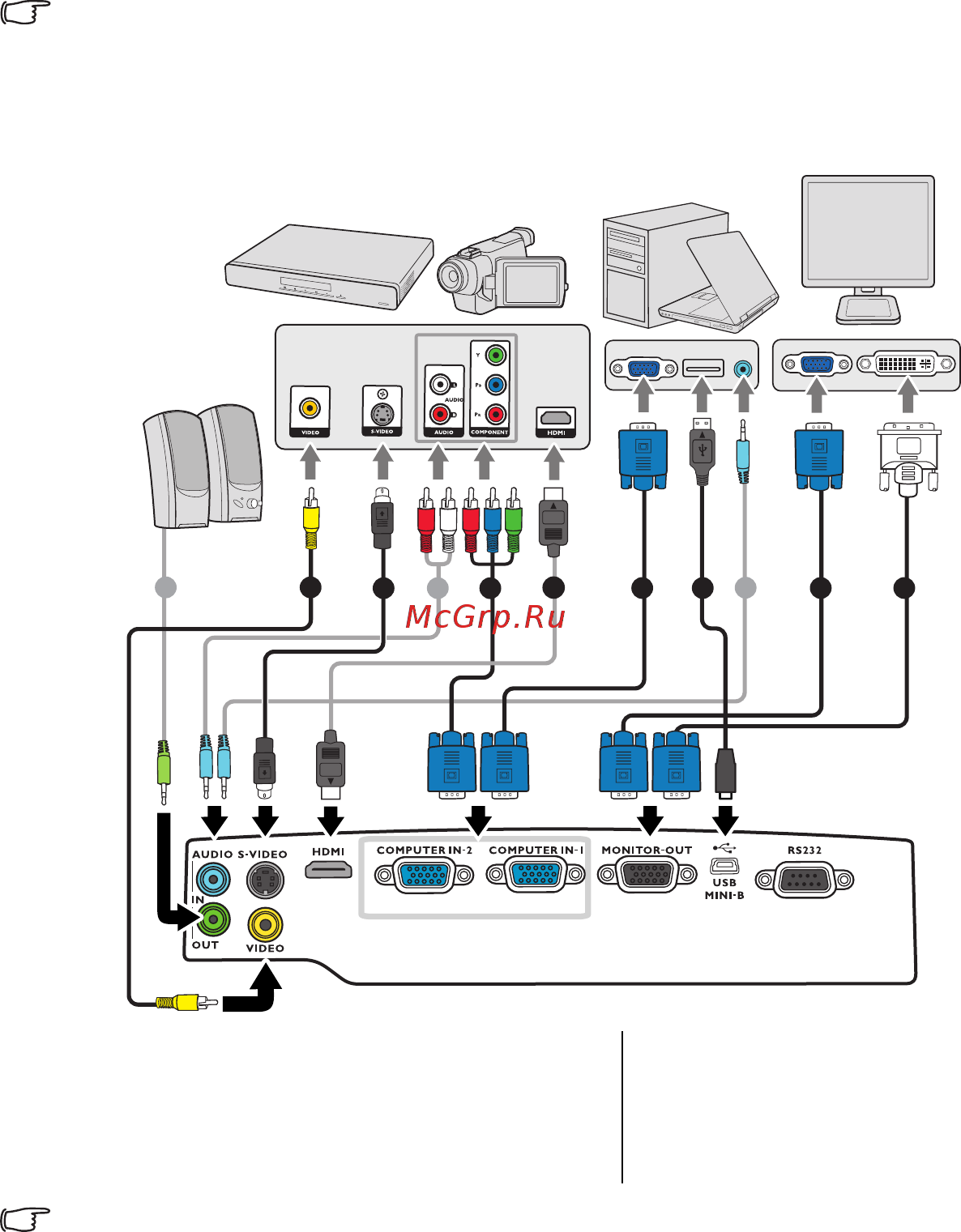

1. Кабель VGA
2. Кабель подключения VGA к DVI-A
3. Кабель USB
4. Переходной кабель с компонентного
видео на VGA (D-sub)
5. Кабель S-Video
6. Кабель видео
7. Аудиокабель
8. Кабель HDMI
7
7
7
4
1 2
1
3
5
6
8
Портативный или
настольный компьютер
Динамики
Устройство
аудио/видео
Монитор
(DVI)
(VGA)
или
или
