10
SORGENTE - Монтаж, эксплуатация и техническое обслуживание
На месте установки не допускаются вибрации; аппарат должен иметь достаточное освещение для правильного
понимания различных функций.
В случае если перевозка или монтаж осуществлялись в положении, отличном от вертикального, после возвращения в
нормальное положение следует выждать не менее суток перед включением.
ВАЖНО
Освещение рабочих зон общего назначения должно, в среднем, составлять 300 люкс (приемлемые значения - от 200 до 500 люкс).
Подключения
Внешние приспособления

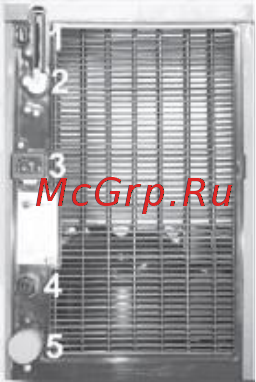

На задней панели диспенсера находятся разъемы,
необходимые для монтажа (рис. 7).
1 гнездо для вставки чиповой карты
2 кнопка выхода в меню
3 источник питания
4 (ОПЦИЯ) внешний источник газа CO2
5 резьбовая муфта для подачи воды в аппарат
Рис.7
ПОДКЛЮЧЕНИЕ К ВОДОПРОВОДУ
Для обеспечения нормальной работы диспенсера временные подключения запрещены. Приведенные ниже операции
должны выполняться квалифицированным специалистом. Во время монтажа следует установить новые трубы для
подключения к сетям водоснабжения; использование старых труб не допускается.
ОСТОРОЖНО
Если для подключения к сети водоснабжения используются трубы длиннее 5 метров, их диаметр должен быть более 8 мм.
Для нормальной работы диспенсера сеть водоснабжения должна иметь следующие характеристики:
• отсутствие скачков давления;
• значения давления в соответствии с приведенными ранее техническими характеристиками.
Если давление в сети водоснабжения превышает 4,5 бар, необходимо установить редуктор давления за запорным
краном, чтобы довести давление до 4 бар.
Фитинги и трубы для подключения к сети водоснабжения должны быть сертифицированы на совместимость с
пищевыми продуктами. Все входящие в комплект трубы и фитинги соответствуют этому требованию.
Дополнительные приспособления, например, фильтры, предварительные фильтры, подключаемые к сети
водоснабжения после запорного крана, должны быть сертифицированы на совместимость с пищевыми продуктами.
ОСТОРОЖНО
Нажимайте на кнопки пальцами. Не используйте заостренные предметы!
Для правильного подключения к сети водоснабжения выполняйте следующие действия:
• в запорный кран (опция, не поставляется вместе с диспенсером) завинчивается фитинг 3/8” x 8 для подсоединения
трубы водоснабжения, входящей в комплект поставки;
• подключите трубу водоснабжения к фитингу 8 x 3/8”;
• установите подходящую емкость со стороны свободного конца трубы (который будет вставлен в диспенсер) и
откройте запорный кран, чтобы слить жидкость и прочистить трубу и наружный предварительный фильтр (если он
установлен); следует пропустить не менее 2 л воды. После этого снова перекройте запорный кран;
• навинтите фитинг 8 x 3/4” на резьбовую муфту для подачи воды в аппарат; при этом установите имеющуюся в
комплекте прокладку(рис.9);
• установите соединительное колено 8/8 на фитинг 8 x 3/4” (рис.9);
• подключите свободный конец трубы к соединительному колену 8/8, расположенному на диспенсере (рис.8);
• откройте запорный кран, чтобы проверить, нет ли утечек через установленные фитинги;
Если внутренний фильтр (входит в комплект поставки) не используется, необходимо, разместить в линию подачи воды
предварительный фильтр; производитель не берет на себя ответственность за последствия невыполнения данного
требования.
Проверьте, чтобы этот узел соответствовал действующим стандартам гигиены и безопасности, и был совместим с
техническими характеристиками диспенсера.
В трубопроводах водоснабжения длиной более 4-5 метров используют трубы большего сечения. Труба, входящая в
комплект поставки, используется только для подключения к диспенсеру и к дополнительным приспособлениям
(фильтрам, предварительным фильтрам и т.п.), которые устанавливаются в одну магистраль.
