2.4. Монтаж

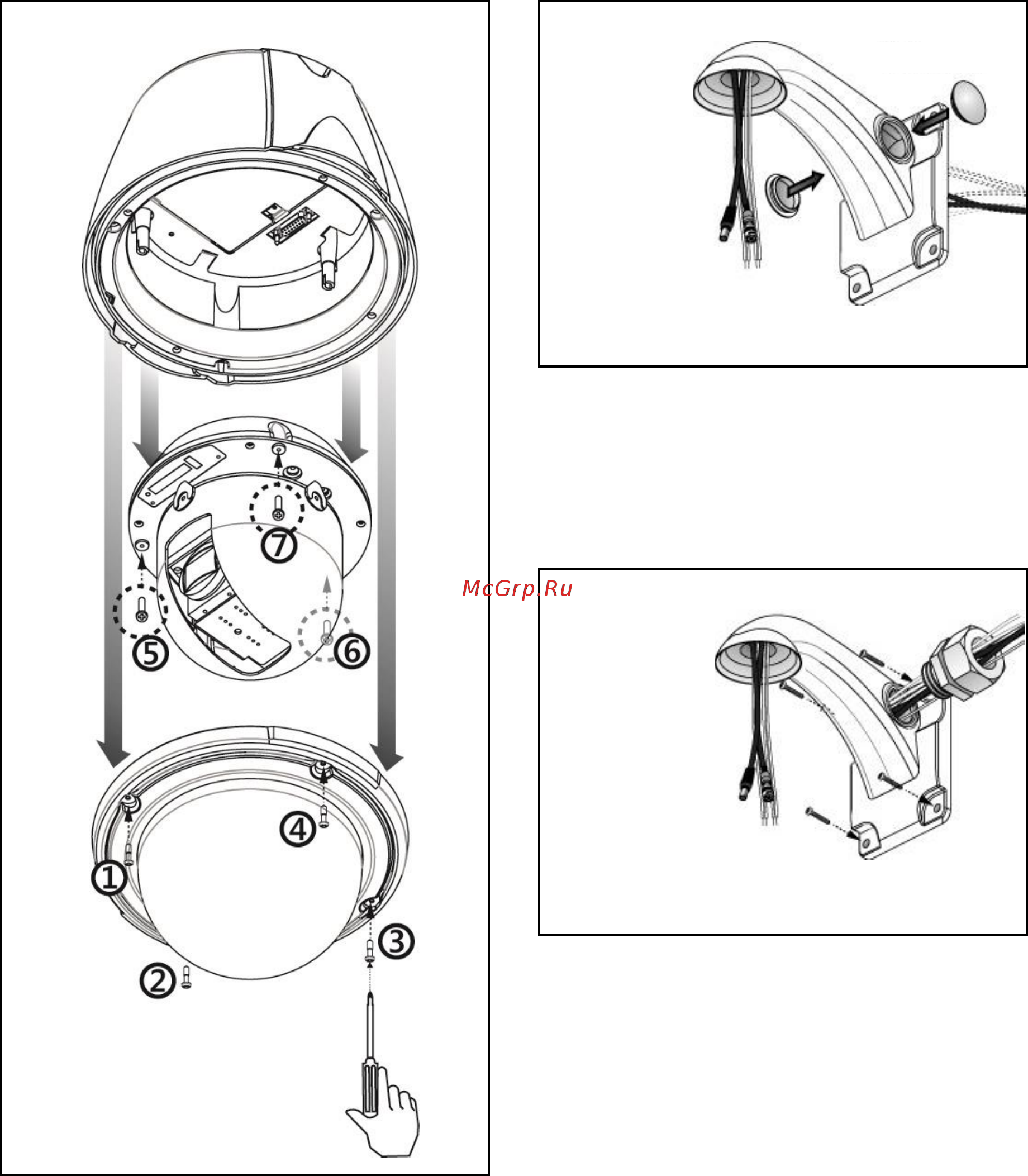

1. Установка кронштейна для настенного монтажа
① Ослабьте 4 болта крышки и 3 болта
корпуса камеры, полностью их не
выкручивая
①-1. Протяните кабели (питания, видео,
передачи данных) в кронштейн и закрепите
кронштейн на стене с помощью 4 болтов,
затем закройте оба отверстия комплектной
резиновой заглушкой на 34 мм.
①-2. Если камера монтируется на опорной
стене или на бетонное основание,
протяните кабели в кронштейн, как
показано на рисунке, и закройте
отверстие с помощью гибкого
переходника TAB/P1/11" (28")
Резиновая заглушка
34 мм
