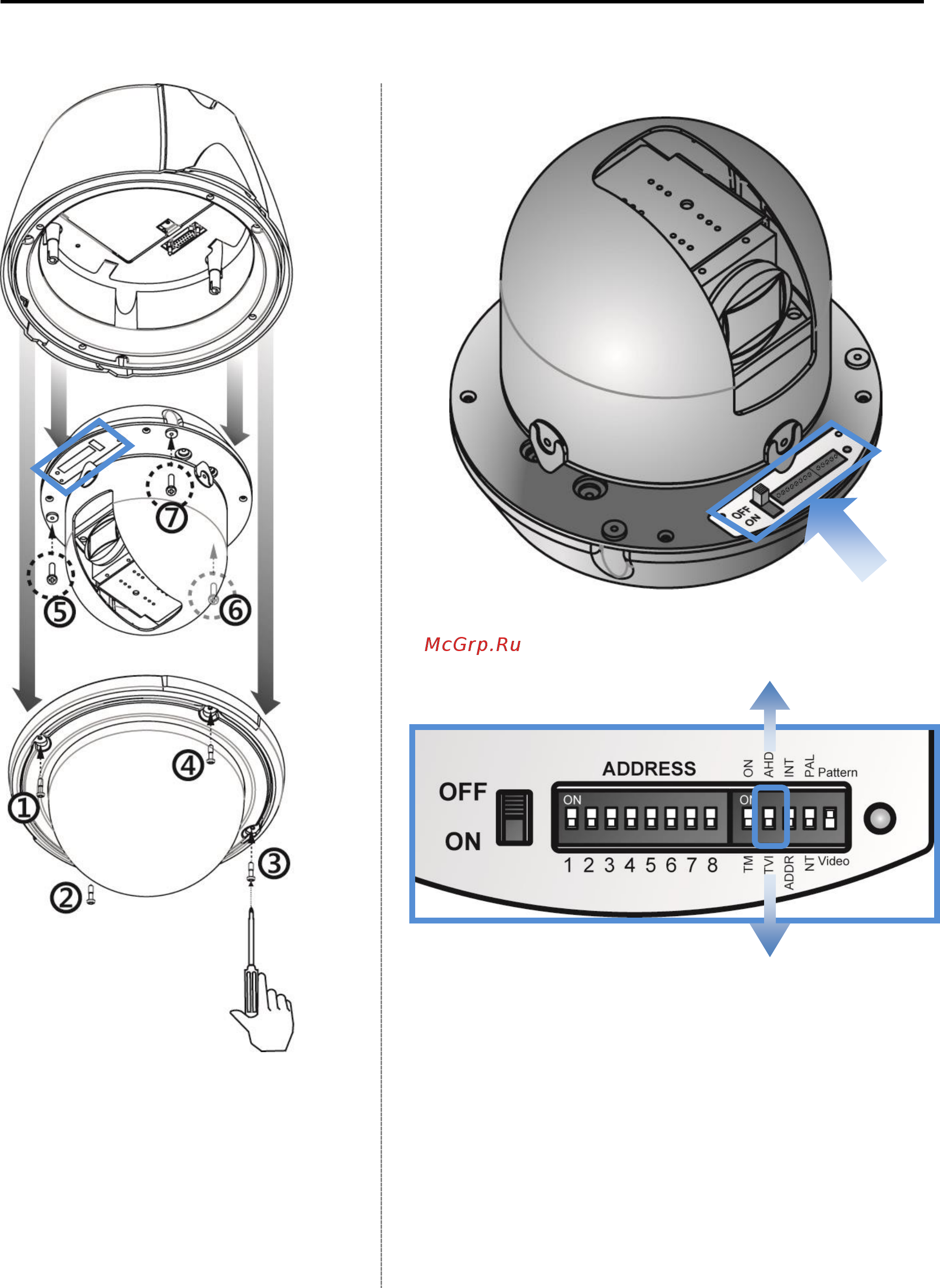

Выбор видеовыхода AHD или TVI
Открутите четыре винта на крышке
камеры и снимите саму крышку.
Откроется двухпозиционный пере-
ключатель, с помощью которого мож-
но выбрать режим работы видеовыхо-
да - AHD или HD-TVI.
Выбор режима работы видеовыхода - AHD или TVI -
производится с помощью второго ряда правой части
двухпозиционного переключателя.
AHD
TVI
