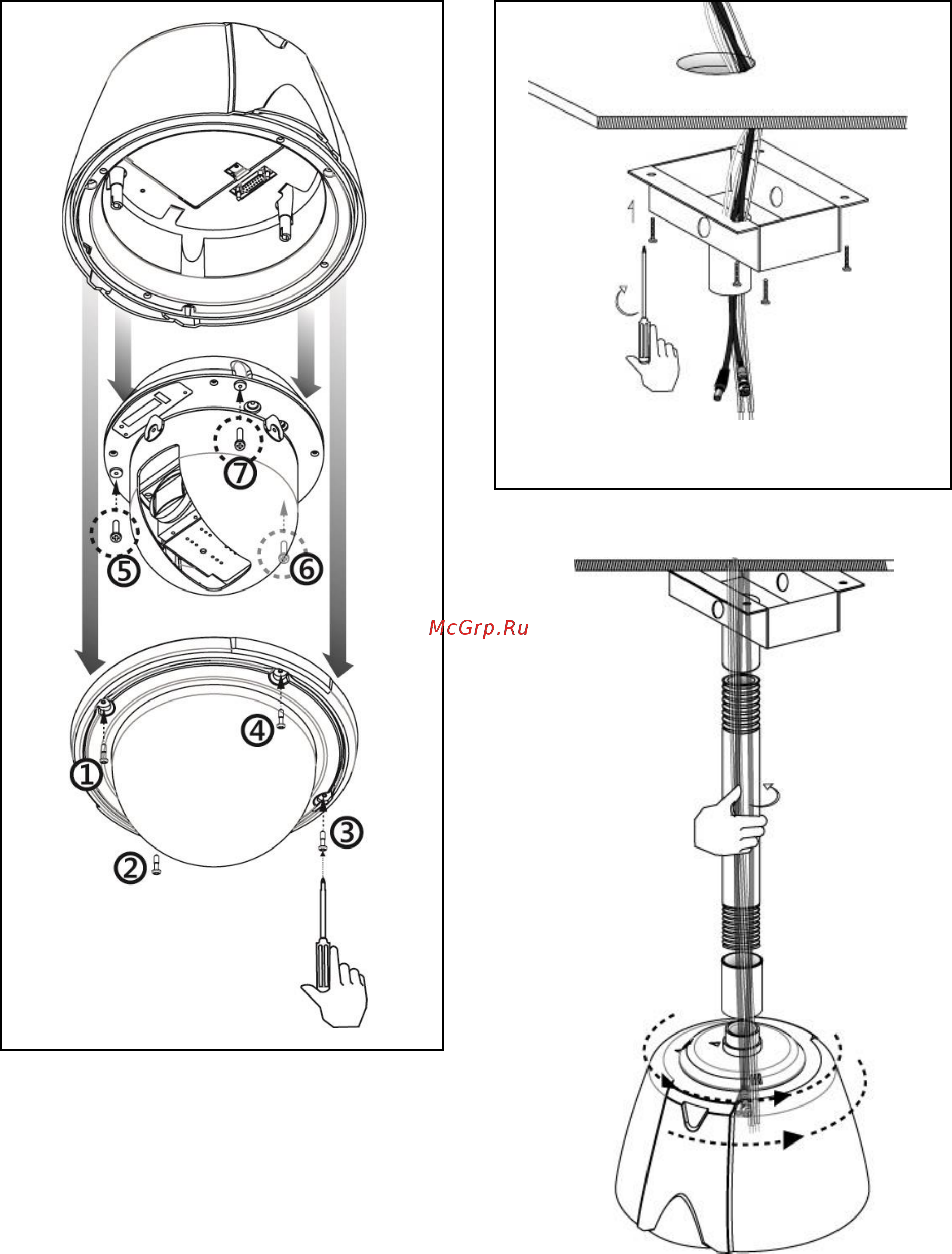

2. Установка кронштейна для потолочного монтажа
① Ослабьте 4 болта крышки и 3 болта
корпуса камеры, полностью не
выкручивая болты крышки
① Закрепите коробку для опоры на
потолке
① Вкрутите
потолочную
опору в
коробку
① Затяните
переходник
① Затяните
крышку корпуса
