Введение

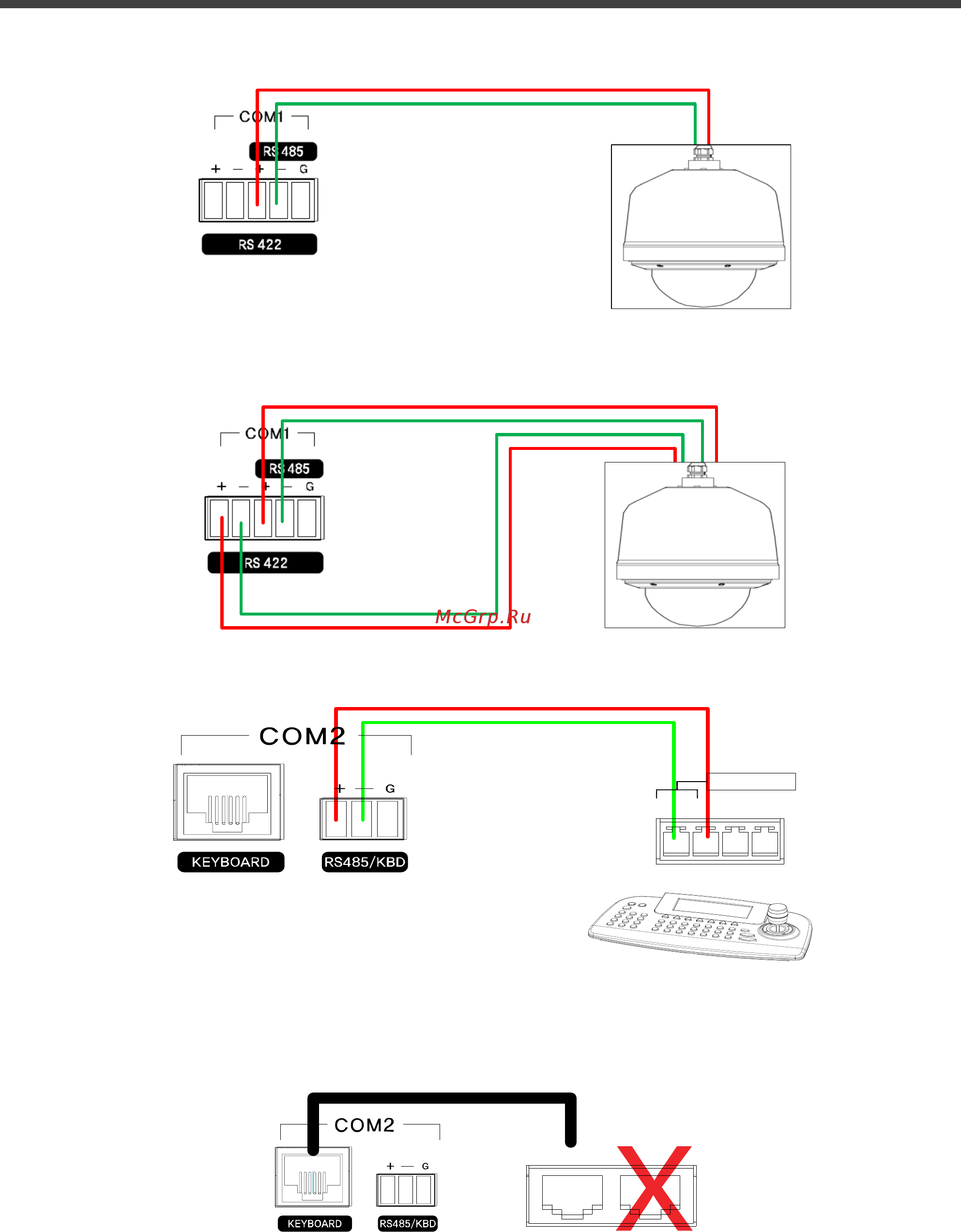

COM 1: RS485, подключите PTZ камеры к DVR, как показано ниже.

TX + / RX +

TX - / RX -

RX - / TX -

RX + / TX +

COM 1: См. схему ниже, если ваша камера PTZ использует подключение RS422.

TX +

TX -

RX +

RX-

RX +

TX -

TX +

COM2: См. схему ниже, чтобы подключить клавиатуру с джойстиком.

Tx+Tx-

RS-485

Rx+ Rx- Tx+ Tx-

Подключение клавиатуры с джойстиком с помощью комплектного кабеля.

COM2: См. схему ниже, чтобы подключить клавиатуру с джойстиком.

DVR

KEYBOARD

DATA1 DATA2

ПРИМЕЧАНИЕ: В случае использования комплектного кабеля дополнительное

питание для клавиатуры (STT-3X) не требуется.
