Smartec ST-MS307M [6/17] Детальная схема подключения

ST-MS204M, ST-MS207M и ST-MS307M

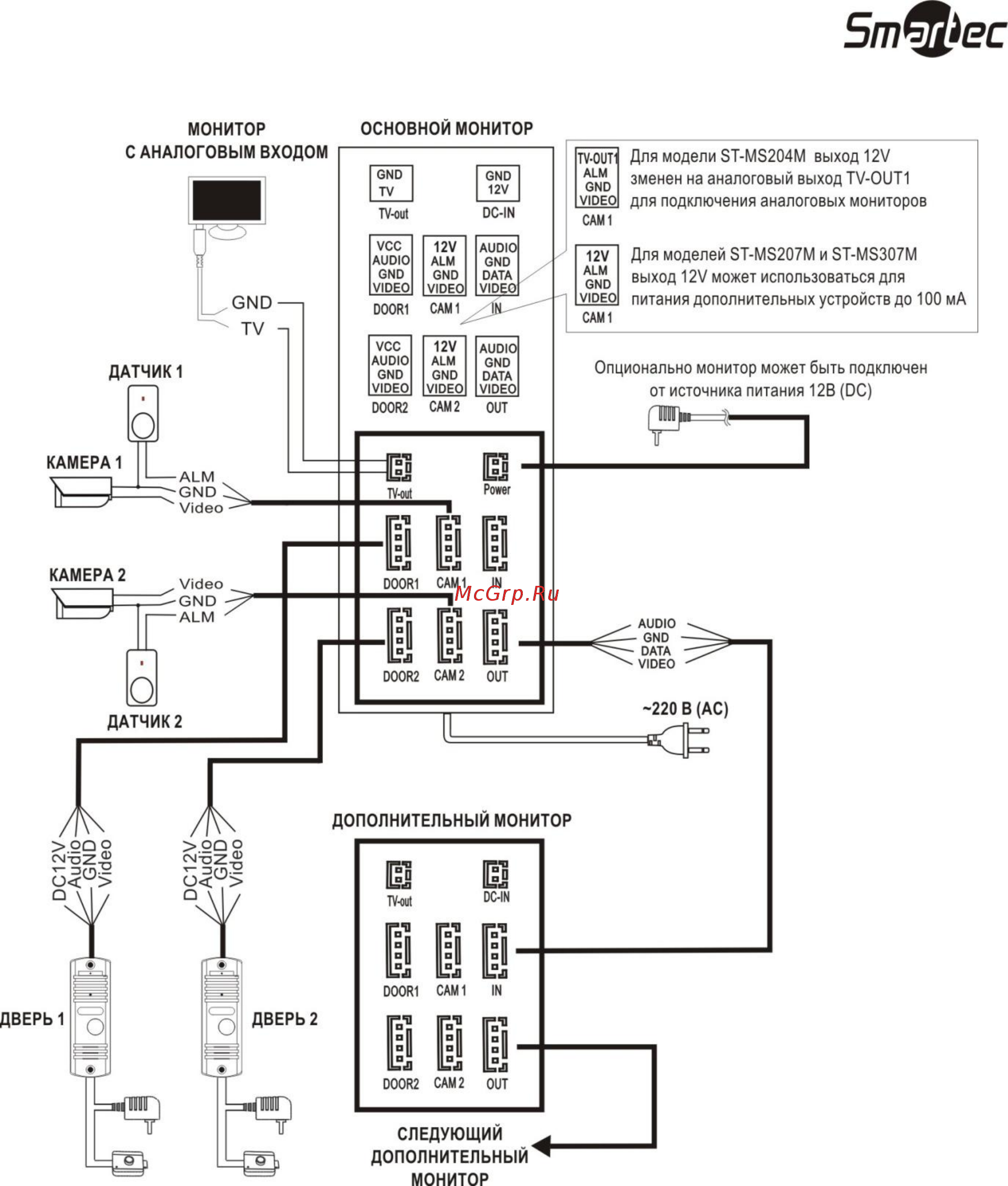

Детальная схема подключения

 Монитор питается от сети 220В, но может и работать от внешнего опционального источника

питания 12В (DC).

 Панели вызова ST-DS104C и ST-DS206C поддерживают как НО, так и НЗ замки

 Выход 12V разъемов CAM1 и CAM2 могут использоваться для питания дополнительных

устройств, например, охранных датчиков с максимальным током потребления до 100 мА.

 Поддерживаются охранные датчики как с НО выходом, так и с НЗ выходом, тип работы входа

программируется через меню монитора.

 Возможно использование нескольких охранных датчиков, датчики с НО выходами должны

подключаться параллельно, а с НЗ выходами последовательно.
