Smartec ST-FR030EMW [10/12] Подключение виганд входа

ST-FR030EMW

Примечание:

1) Рекомендуемое расстояние между ST-FR030EMW и контроллером не должно превышать 90

метров. (Если требуется более протяженное расстояние, используйте усилитель интерфейса

Виганд).

2) Независимо от того используете вы общий источник питания или нет, ST-FR030EMW должен

иметь общую землю с контроллером СКУД для обеспечения работы интерфейса Виганд.

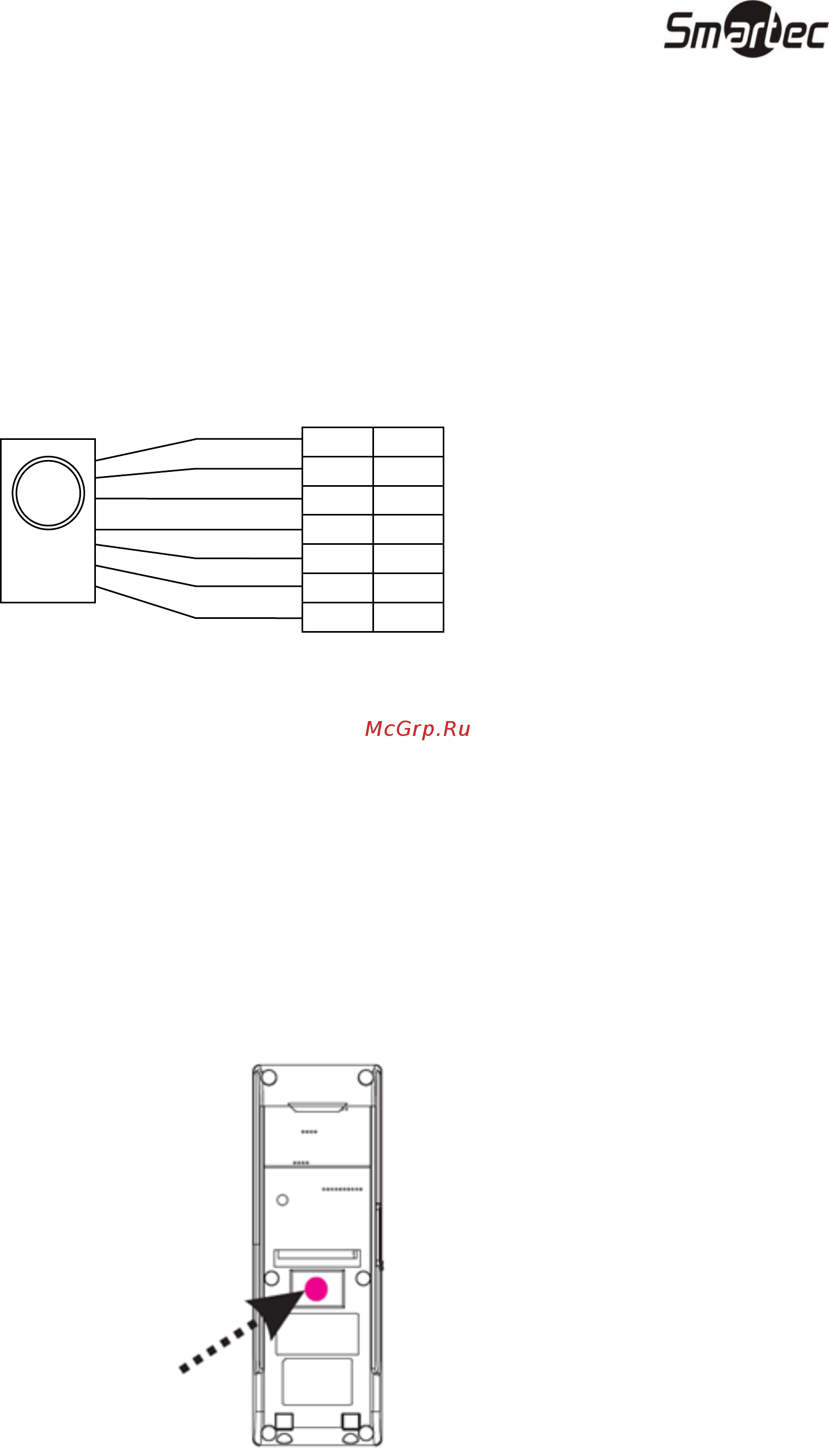

Подключение Виганд входа

ST-FR030EMW имеет Виганд вход, к которому возможно подключение дополнительного внешнего

считывателя с Виганд выходом.

Прочие функции

Датчик вскрытия

На монтажной панели устройства располагается магнит, который используется для работы датчика

вскрытия. Если устройство будет несанкционированно демонтировано и монтажное основание с

магнитом будет удалена от устройства, то сработает сигнал тревоги.

Сброс на заводские установки

Для сброса настроек сгенерируйте тревогу датчика вскрытия. Затем в период 30-60 секунд после

активации тревоги, активируйте датчик вскрытия еще 3 раза.

Красный

Черный

Белый

Зеленый

Синий

Серый

Фиолетовый

+12V

GND

IWD1

IWD0

RLED

GLED

BEEP

+12 VDC

Земля

DATA1

DATA0

Красный СИД

Зеленый СИД

Бипер

Считыватель

Вид сзади

Датчик вскрытия
