ST-FR040EM
11

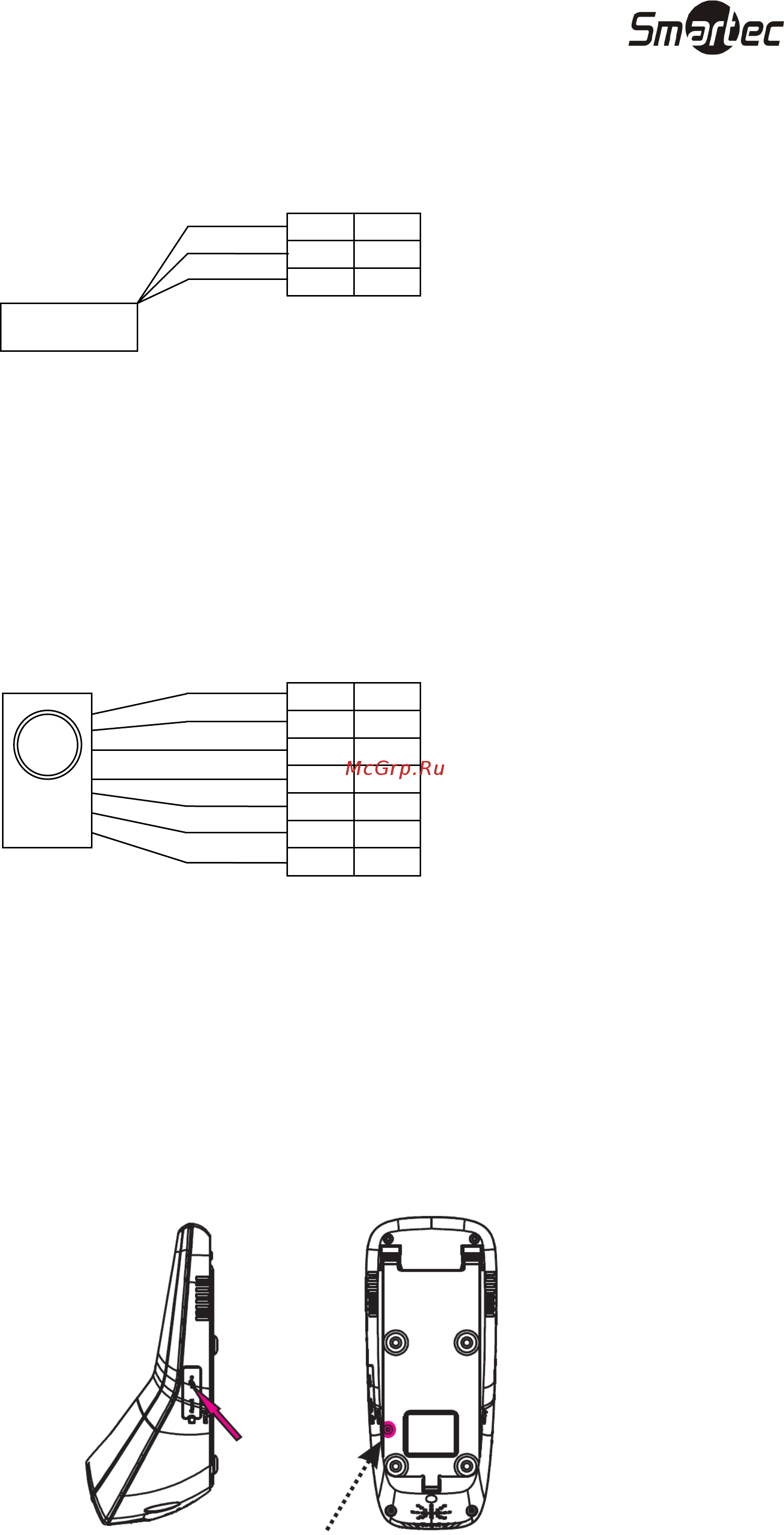

Подключение Виганд выхода
ST-FR040EM осуществляет идентификацию пользователей по отпечаткам пальцев или проксимити
картам и обеспечивает передачу информации в стандартном (Wiegand26) или кастомизированном
формате Виганд, и подключается к любому внешнему контроллеру системы контроля доступа.
Примечание:
1) Рекомендуемое расстояние между ST-FR040EM и контроллером не должно превышать 90
метров. (Если требуется более протяженное расстояние, используйте усилитель интерфейса
Виганд).
2) Независимо от того используете вы общий источник питания или нет, ST-FR040EM должен
иметь общую землю с контроллером СКУД для обеспечения работы интерфейса Виганд.
Подключение Виганд входа
ST-FR040EM имеет Виганд вход, к которому возможно подключение дополнительного внешнего
считывателя с Виганд выходом.
Прочие функции
Ручной сброс устройства
В случае, если устройство работает некорректно, необходимо выполнить сброс устройства для его
перезапуска. Для сброса удалите черную резиновую заглушку и нажмите кнопку “Reset” острым
предметом (диаметром меньше 2 мм).
Датчик вскрытия
На монтажной панели устройства располагается магнит, который используется для работы датчика
вскрытия. Если устройство будет несанкционированно демонтировано и монтажное основание с
магнитом будет удалена от устройства, то сработает сигнал тревоги.
WD0
WD1
GND
Зеленый
Белый
Черный
Контроллер СКД
Data0
Data1
GND
Красный
Черный
Белый
Зеленый
Синий
Серый
Фиолетовый
+12V
GND
IWD1
IWD0
RLED
GLED
BEEP
+12 VDC
Земля
DATA1
DATA0
Красный СИД
Зеленый СИД
Зуммер
Считыватель
Вид сбоку
Вид сзади
Датчик вскрытия
Кнопка сброса
