ST-SC040EK и ST-SC140EK
5

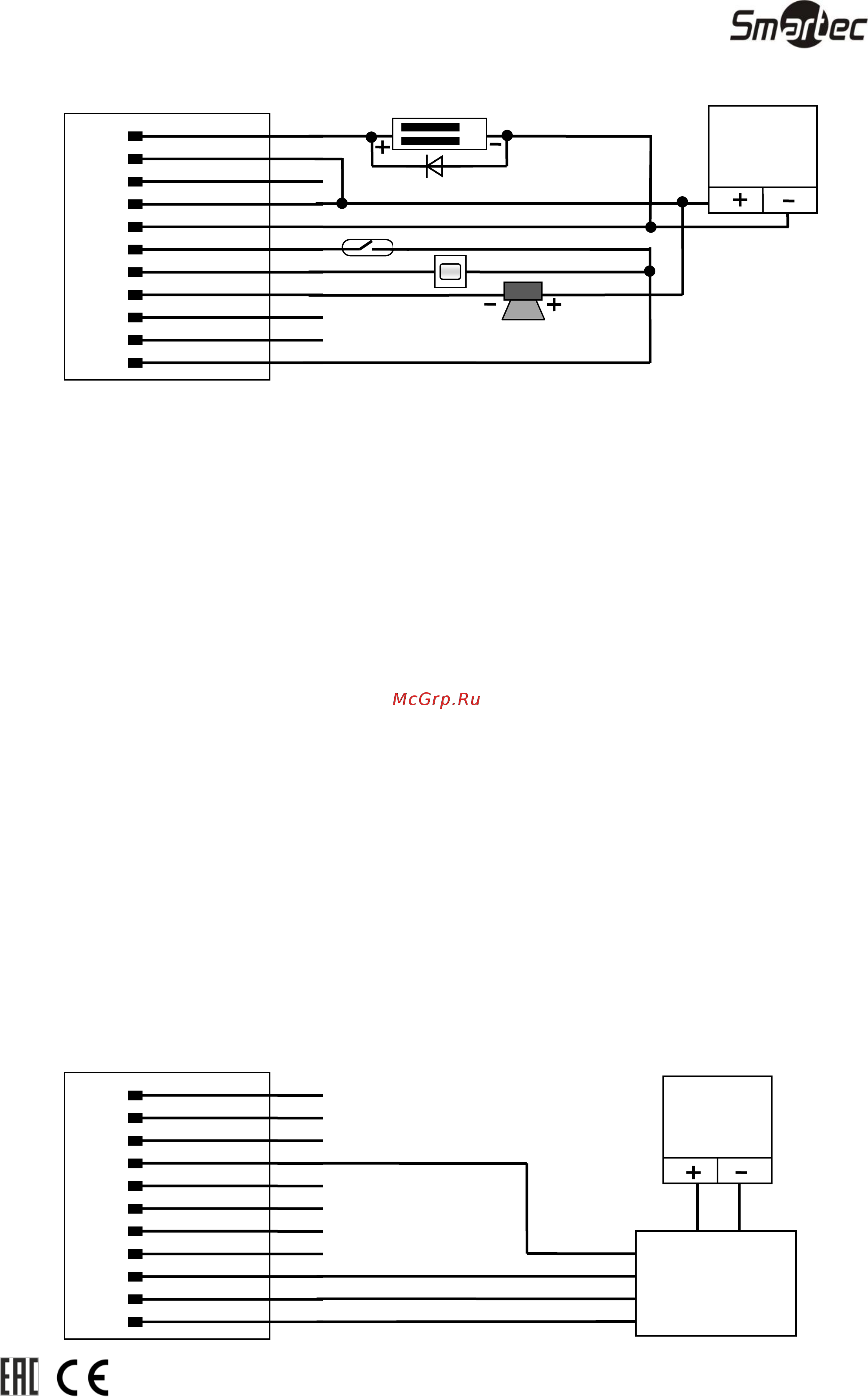

Общая схема подключения
Примечания:
Контроллер имеет и нормально-замкнутый, и нормально-разомкнутый контакты для управления
электрозамком. Используйте НР (NO) и ОБЩ (COM) контакты для управления замком, который должен
открываться при подаче питания и закрываться при отключении питания. Используйте НЗ (NC) и ОБЩ
(COM) контакты для управления замком, который должен закрываться при подаче питания и
открываться при отключении питания.
При подключении замка обязательно использование защитного диода типа FR107 или IN4007, см.
схему выше.
В данном устройстве для контроля вскрытия корпуса используется светочувствительное
сопротивление. При демонтаже корпуса считывателя с монтажного основания включится световая и
звуковая индикация и сработает тревожный выход. Сброс тревоги осуществляется автоматически
после истечения запрограммированного времени или после успешной идентификации пользователя.
Использование устройства как считывателя
В этом режиме устройство ST-SC040EK или ST-SC140EK используется как считыватель, который
подключается к любому внешнему контроллеру через Виганд выход. Виганд выход устройства
передает код карты или код, вводимый с клавиатуры, в формате с длиной посылки 26 бит.
КОД, вводимый с клавиатуры, длиной 4 цифры с автоматическим дополнением
запрограммированного сайт-кода передается в Виганд формате. Виганд код будет передаваться даже
при вводе неверного КОДА.
Пример: запрограммирован сайт-код 100, КОД пользователя 1111, нажмите 1111 затем #, на выходе
считыватель выдаст 06554711 (полный десятичный вид) или 100,01111 (вид с разбиением на сайт-код
и код карты).
Код карты будет передаваться напрямую без преобразования в Виганд формате.
Источник
питания
Контроллер
+V
D1
D0
GND
Вход +V GND
NC
Оранжевый
COM
Фиолетовый
NO
Синий
AC&DC
Красный
AC&DC
Черный
D_IN
Коричневый
OPEN
Желтый
ALARM-
Серый
D1
Белый
D0
Зеленый
GND
Розовый
NC
Оранжевый
COM
Фиолетовый
NO
Синий
AC&DC
Красный
AC&DC
Черный
D_IN
Коричневый
OPEN
Желтый
ALARM-
Серый
D1
Белый
D0
Зеленый
GND
Розовый
Датчик положения двери
Кнопка выхода двери
12-24 В (DC)
или (AC)
Сирена
Замок
